Xin hỏi về chức năng Hatch và tính diện tích trong CAD


  • Please log in to reply
7 replies to this topic

#1 bibogt

bibogt

    Chưa sử dụng CAD

  • Members
  • Pip
  • 4 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 07 April 2009 - 10:19 AM

Xin lỗi các bác, mình tìm trên diễn đàn rồi mà chưa thấy thắc mắc về vấn đề này (có thể mình cũng chưa tìm ra). Xin được hỏi như sau:
1. Mình dùng công cụ Hatch để tô một loạt các hình vẽ, nhưng khi mình muốn xóa Hatch của một trong các hình đó thì CAD lại xóa tất cả các hình đã Hatch. Vậy có cách gì chỉ để khi xóa một hình đi thì các Hatch còn lại vẫn giữ nguyên không?
2. Mình muốn tính diện tích của rất nhiều hình gộp lại bằng cách chọn đối tượng thì có được không?
Xin chỉ giúp cụ thể nhé!
Chân thành cảm ơn và chúc sức khỏe!
P/S: Mình đang dùng CAD 2004
  • 0

#2 tucdrom

tucdrom

    — T — U — N — A —

  • Members
  • PipPipPipPipPipPip
  • 497 Bài viết
Điểm đánh giá: 642 (tốt)

Đã gửi 08 April 2009 - 05:39 AM

Xin lỗi các bác, mình tìm trên diễn đàn rồi mà chưa thấy thắc mắc về vấn đề này (có thể mình cũng chưa tìm ra). Xin được hỏi như sau:
1. Mình dùng công cụ Hatch để tô một loạt các hình vẽ, nhưng khi mình muốn xóa Hatch của một trong các hình đó thì CAD lại xóa tất cả các hình đã Hatch. Vậy có cách gì chỉ để khi xóa một hình đi thì các Hatch còn lại vẫn giữ nguyên không?
2. Mình muốn tính diện tích của rất nhiều hình gộp lại bằng cách chọn đối tượng thì có được không?
Xin chỉ giúp cụ thể nhé!
Chân thành cảm ơn và chúc sức khỏe!
P/S: Mình đang dùng CAD 2004


1.Bạn dùng lệnh HE(Hatch Edit),click chọn Hatch/Add:pick points.Sau đó pick vào Hình vẽ mà bạn cần xoá hatch đi.
Ví dụ:

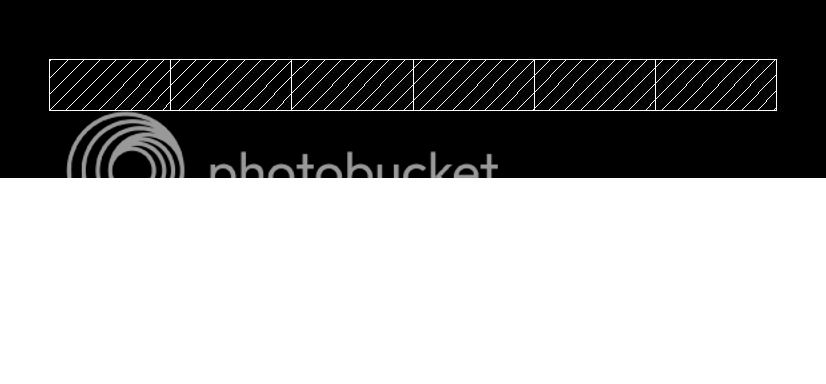

Trước khi Hatch Edit
Hình đã gửi

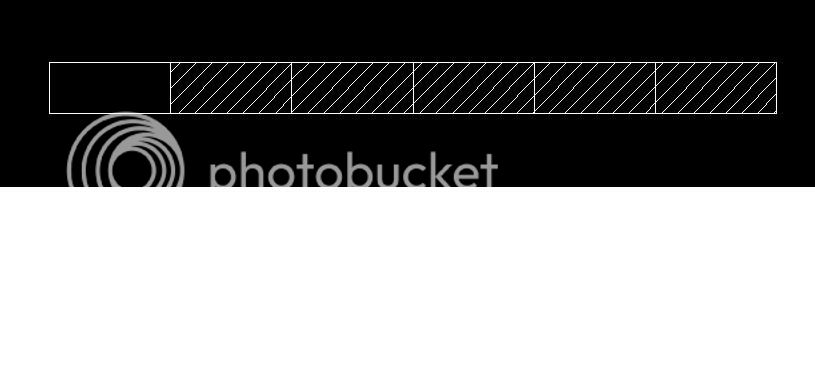

Sau khi Hatch Edit
Hình đã gửi
2.
Command:aa
Command:Specify first corner point or [Object/Add/Subtract]:a+Space
Command:Specify first corner point or [Object/Subtract]:o+Space
Chọn từng hình cần tính diện tích,chọn đến đâu diện tích sẽ được ghi ở dưới dòng Command.Diện tích của hình vừa chọn sẽ là diện tích được cộng dồn với các hình trước.

Chúc thành công!!!

  • 2

Email : anhtu2101@gmail.com






#3 haanh

haanh

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2875 Bài viết
Điểm đánh giá: 1554 (rất tốt)

Đã gửi 08 April 2009 - 06:46 AM

2. Mình muốn tính diện tích của rất nhiều hình gộp lại bằng cách chọn đối tượng thì có được không?
Xin chỉ giúp cụ thể nhé!


Có lisp tính diện tích trong đây:

Cách tính diện tích hình 3D, Phương pháp triển khai, tính hình phức tạp
http://www.cadviet.c...amp;#entry12159
  • 2

“Sống trong đời sống cần có một tấm lòng / Để làm gì em biết không ? / Để gió cuốn đi, để gió cuốn đi...”


#4 bibogt

bibogt

    Chưa sử dụng CAD

  • Members
  • Pip
  • 4 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 12 June 2009 - 05:50 PM

1.Bạn dùng lệnh HE(Hatch Edit),click chọn Hatch/Add:pick points.Sau đó pick vào Hình vẽ mà bạn cần xoá hatch đi.
Ví dụ:
Trước khi Hatch Edit
Hình đã gửi
Sau khi Hatch Edit
Hình đã gửi
2.
Command:aa
Command:Specify first corner point or [Object/Add/Subtract]:a+Space
Command:Specify first corner point or [Object/Subtract]:lol2:+Space
Chọn từng hình cần tính diện tích,chọn đến đâu diện tích sẽ được ghi ở dưới dòng Command.Diện tích của hình vừa chọn sẽ là diện tích được cộng dồn với các hình trước.

Chúc thành công!!!

Mình đã thử HE nhưng vẫn không được.
  • 0

#5 levanduy

levanduy

    biết lệnh offset

  • Members
  • PipPipPip
  • 176 Bài viết
Điểm đánh giá: 73 (tàm tạm)

Đã gửi 12 June 2009 - 06:13 PM

Mình đã thử HE nhưng vẫn không được.

Bạn gõ lệnh HE > Enter hiện ra cửa sổ mới bạn chọn như sau:
Hình đã gửi

Tiếp theo bạn chọn miền hatch để xóa như những đối tượng thông thường.
Mình dùng Autocad 2008 nhưng nghĩ làm với Autocad 2004 cũng ok.
Bạn thử coi.
  • 1
Only dead fish go with the stream!

#6 oizdoi_oi

oizdoi_oi

    biết dimlinear

  • Members
  • PipPipPipPipPip
  • 306 Bài viết
Điểm đánh giá: 452 (tốt)

Đã gửi 13 June 2009 - 11:34 AM

Bạn gõ lệnh HE > Enter hiện ra cửa sổ mới bạn chọn như sau:

Tiếp theo bạn chọn miền hatch để xóa như những đối tượng thông thường.
Mình dùng Autocad 2008 nhưng nghĩ làm với Autocad 2004 cũng ok.
Bạn thử coi.

hoac khi hatch bạn tick vào ô này
Hình đã gửi

thi khi hacth no' sẽ tự tách các ô hacth thành các ô riêng biệt bạn có thể xoá vô tư
hay bạn có thể sử dụng lệnh Chim cũng được
  • 1
KTS không bao giờ chết đói...mà chỉ đói đến lúc chết!

#7 bibogt

bibogt

    Chưa sử dụng CAD

  • Members
  • Pip
  • 4 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 13 June 2009 - 04:18 PM

hoac khi hatch bạn tick vào ô này


thi khi hacth no' sẽ tự tách các ô hacth thành các ô riêng biệt bạn có thể xoá vô tư
hay bạn có thể sử dụng lệnh Chim cũng được


Cảm ơn các bạn, nhưng mình dùng CAD 2004 nên không có chức năng Seperate Hacth (tách rời các hacth) từ CAD 2006 trở đi mới có chức năng này. Khổ nỗi con máy của mình chạy các đời CAD sau chậm quá nên ko dám cài. Vậy, bạn nào có Lisp nào hacth cho mình xin và kèm cả hướng dẫn sử dụng nữa nhé!
  • 0

#8 bibogt

bibogt

    Chưa sử dụng CAD

  • Members
  • Pip
  • 4 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 01 July 2009 - 02:19 PM

Cảm ơn các bạn, nhưng mình dùng CAD 2004 nên không có chức năng Seperate Hacth (tách rời các hacth) từ CAD 2006 trở đi mới có chức năng này. Khổ nỗi con máy của mình chạy các đời CAD sau chậm quá nên ko dám cài. Vậy, bạn nào có Lisp nào hacth cho mình xin và kèm cả hướng dẫn sử dụng nữa nhé!


Các bạn giúp mình với! SAo không thấy ai hồi âm nữa chứ??????
  • 0
