Làm sao để vẽ được chi tiết này thế mọi người!


  • Please log in to reply
3 replies to this topic

#1 maipeo

maipeo

    biết vẽ circle

  • Members
  • PipPip
  • 32 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 26 May 2014 - 12:14 PM

Số là e muốn vẽ chi tiết giống thế này nhưng không biết phải dùng lệnh gì để vẽ. Mọi người góp ý giúp e nhé, em dùng Pro5.0 & Autocad2007. Biết được cách vẽ trên cả 2 cái thì tuyệt vời ạ! :) . Chúc một ngày tốt lành.

http://s1266.photobu...68b443.jpg.html


  • 0

#2 Hoan1111

Hoan1111

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2587 Bài viết
Điểm đánh giá: 692 (tốt)

Đã gửi 26 May 2014 - 02:32 PM

Số là e muốn vẽ chi tiết giống thế này nhưng không biết phải dùng lệnh gì để vẽ. Mọi người góp ý giúp e nhé, em dùng Pro5.0 & Autocad2007. Biết được cách vẽ trên cả 2 cái thì tuyệt vời ạ! :) . Chúc một ngày tốt lành.

http://s1266.photobu...68b443.jpg.html



Sao anh không đặt tên chủ đề cho rõ ràng là  gọi tên chi tiết ???



Đúng là anh ghi kích thước như thế chỉ đủ để dựng hình và để làm định mức vật tư. Anh chưa thi hết môn chi tiết máy, vẽ được như thế đã là tín hiệu đáng mừng! Muốn bản vẽ của anh vẽ ra để người thợ có thể làm ra sản phẩm một cách nhanh nhiều tốt rẻ, anh cần phải hiểu sâu kiến thức của các nguyên lý máy, thiết kế máy, thiết kế dao và thiết kế công nghệ chế tạo máy nữa, chúc anh thành công! Vấn đề không phải ghi kt để dựng hình mà ghi kích thước thế nào để sản xuất ra được sản phẩm.

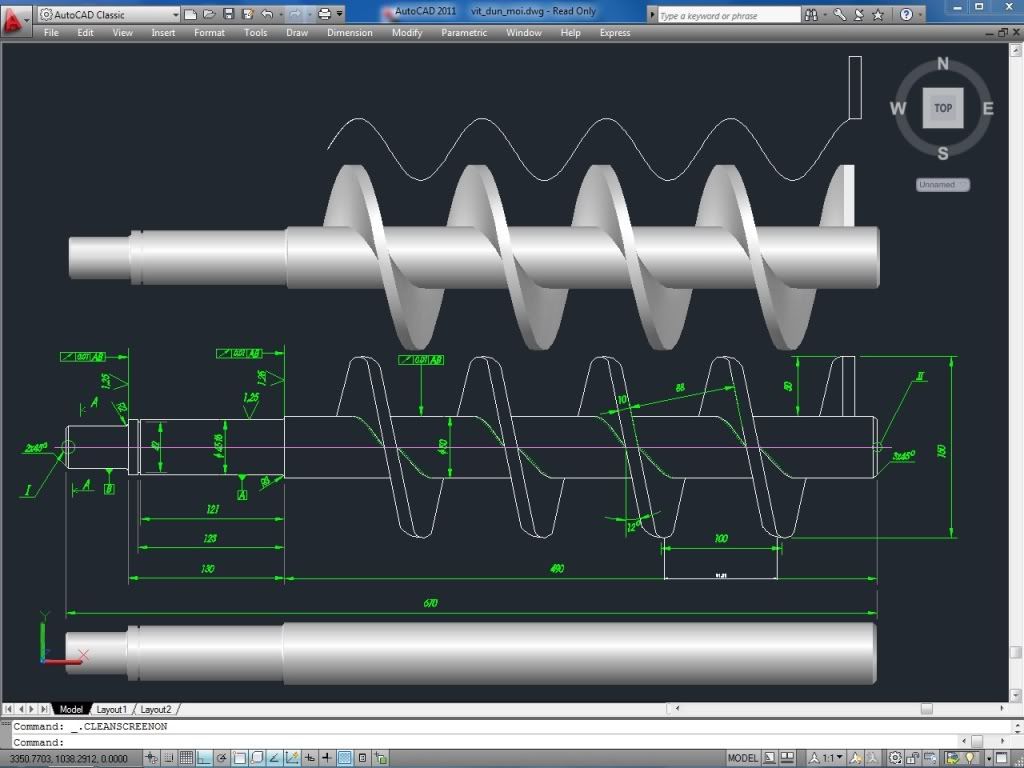

Như em đã từng nói vẽ trên phần mềm chỉ là phương tiện làm việc cũng giống như phương tiện đi làm. Phương tiện tốt thì công việc sẽ giải quyết nhanh hơn, thuận lợi hơn và ngược lại...Lựa chọn phương tiện vẽ nào là do ý thích của từng người, nếu anh thích vẽ trên AutoCAD các bước vẽ đường xoắn cũng rất đơn giản không cần phải đọc kỹ hướng dẫn trước khi sử dụng, cứ lôi thanh công cụ ra chọn lệnh, rồi nhìn vào dòng commad xem nó bảo gì rồi bấm chuột loạn lên là vẽ được:
-Dùng lệnh Helix vẽ đường dẫn xoắn, có thể vẽ theo đường kính trong hoặc đường kính ngoài của vòng xoắn trên mặt phẳng Griht.
-Dùng lệnh Boundary hoặc lênh Polyline để vẽ mặt cắt ngang của rãnh xoắn trên mặt phẳng Top
-Dùng lệnh Sweep để tạo solid


  • 1

66 Câu Phật Học Cho Cuộc Sống : http://ngocchinh.com...-cho-cuoc-song/

Gió đưa cây cải về trời / Rau răm ở lại chịu lời đắng cay...






#3 maipeo

maipeo

    biết vẽ circle

  • Members
  • PipPip
  • 32 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 26 May 2014 - 03:12 PM

Lỗi tại e cả.hj, đa tạ chị Hoằn nhé! :)


  • 0

#4 maipeo

maipeo

    biết vẽ circle

  • Members
  • PipPip
  • 32 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 27 May 2014 - 09:54 AM

Nếu như muốn dùng Proengineer để vẽ thì mình có thể vẽ bằng lệnh gì được ạ. E vẫn chưa vẽ được bằng cad3d. :(


  • 0
