#1 Jin Yong

Jin Yong

    biết lệnh group

  • Vip
  • PipPipPipPipPipPip
  • 498 Bài viết
Điểm đánh giá: 334 (khá)

Đã gửi 07 July 2009 - 11:36 AM

Jin xin giới thiệu file Excel dùng để tính toán tải trọng Động đất theo tiêu chuẩn Việt Nam TCXDVN 375:2006
File tính toán dựa trên kết quả là các dạng dao động xất ra từ Etab (phiên bản 9.0)


Hình đã gửi

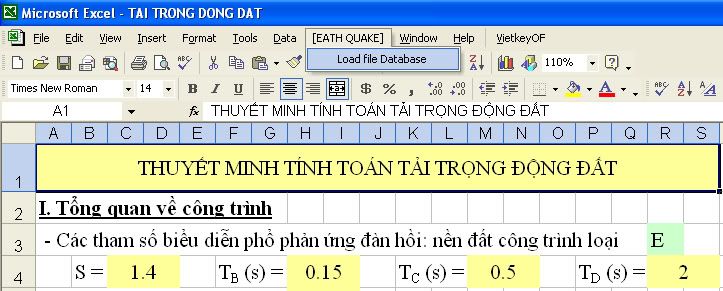

Khi mở file Excel, một menu mới có tên [EATH QUAKE] sẽ xuất hiện




Hình đã gửi

File này gồm có các Sheet:
  • Thuyết minh chung: dùng để khai báo các thông số cơ bản như đỉnh gia tốc nền, loại đất nền...
  • Phương X: tải trọng động đất tác dụng lên công trình theo phương X
  • Phương Y: tải trọng động đất tác dụng lên công trình theo phương Y
  • DATA: Các hệ số dùng để tính toán được lấy theo tiêu chuẩn TCXDVN 375:2006
Chú ý: bạn không cần có bất cứ can thiệp nào tới 3 sheet cuối, các kết quả của lần tính trước sẽ được tự động xoá đi

Các bước thực hiện tính toán

Sau khi chạy xong dao động trong Etabs, bạn xuất bảng cần thiết sau: Building Modes, Center Mass Rigidity, Modal Participating Mass Ratios, Story Data
Chú ý: Bản thử nghiệm này, dùng cho các file được phân tích với 12 dao động (12 MODE)

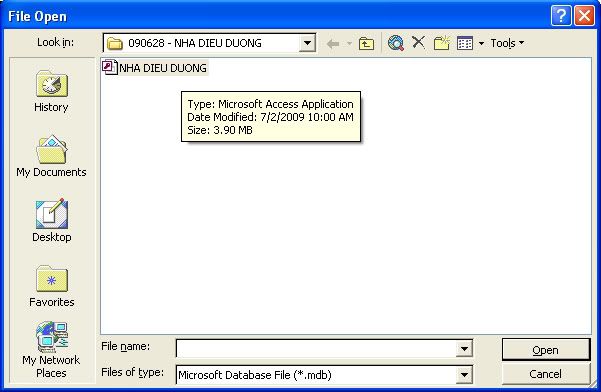

Bước 1: Load file *.mdb xuất ra từ Etabs

Hình đã gửi


Hình đã gửi


Bước 2:

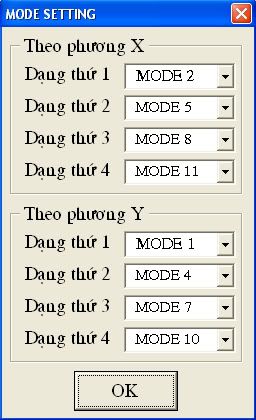

Chỉ định các dạng dao động (MODE) cho các phương
Từ các dữ liệu thu được, bảng tính sẽ phân tích và tự động gán dạng dao động (MODE) cho các phương ứng với các dạng dao động. Tuy nhiên, cũng cho phép bạn chỉnh lại các mặc định này

Hình đã gửi

Nhấn OK để thực hiện tính toán

Bước 3: Chính xác hoá các số liệu về đỉnh gia tốc nền, loại đất nền, cấp độ dẻo của công trình... (bước này có thể - nên thực hiện trước bước 1)
Bảng tính cũng thực hiện tính toán tổng khối lượng tương đương của các dao động để bạn chỉ ra các dao động được kể đến tính toán theo tiêu chuẩn.

Download (Last Update: 07-07-2009)
  • 6

Phát triển phần mềm thiết kế Kết cấu Việt Nam - http://www.ketcausoft.com


#2 Jin Yong

Jin Yong

    biết lệnh group

  • Vip
  • PipPipPipPipPipPip
  • 498 Bài viết
Điểm đánh giá: 334 (khá)

Đã gửi 07 July 2009 - 11:43 AM

Mời các bạn dùng thử và cho ý kiến.
Các bạn có kinh nghiệm trong việc thiết kế công trình chịu tải trọng động đất, các kình nghiệm sử dụng Etabs cũng nên chia sẻ kinh nghiệm với mọi người
  • 2

Phát triển phần mềm thiết kế Kết cấu Việt Nam - http://www.ketcausoft.com


#3 k_victory

k_victory

    biết vẽ ellipse

  • Members
  • PipPip
  • 57 Bài viết
Điểm đánh giá: 12 (tàm tạm)

Đã gửi 28 August 2009 - 03:27 PM

Anh jin còn thêm bảng tính excel nào phục vụ cho việc tính gió tĩnh và động không?Cho em xin, vì đang học môn thiết kế nhà cao tầng khó quá!! :s_big:
  • 2
Càng học càng thấy mình còn kém

#4 backlove_boy

backlove_boy

    Chưa sử dụng CAD

  • Members
  • Pip
  • 3 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 06 March 2010 - 02:05 AM

Jin xin giới thiệu file Excel dùng để tính toán tải trọng Động đất theo tiêu chuẩn Việt Nam TCXDVN 375:2006
File tính toán dựa trên kết quả là các dạng dao động xất ra từ Etab (phiên bản 9.0)


Hình đã gửi

Khi mở file Excel, một menu mới có tên [EATH QUAKE] sẽ xuất hiện
Hình đã gửi

File này gồm có các Sheet:
  • Thuyết minh chung: dùng để khai báo các thông số cơ bản như đỉnh gia tốc nền, loại đất nền...
  • Phương X: tải trọng động đất tác dụng lên công trình theo phương X
  • Phương Y: tải trọng động đất tác dụng lên công trình theo phương Y
  • DATA: Các hệ số dùng để tính toán được lấy theo tiêu chuẩn TCXDVN 375:2006
Chú ý: bạn không cần có bất cứ can thiệp nào tới 3 sheet cuối, các kết quả của lần tính trước sẽ được tự động xoá đi

Các bước thực hiện tính toán

Sau khi chạy xong dao động trong Etabs, bạn xuất bảng cần thiết sau: Building Modes, Center Mass Rigidity, Modal Participating Mass Ratios, Story Data
Chú ý: Bản thử nghiệm này, dùng cho các file được phân tích với 12 dao động (12 MODE)

Bước 1: Load file *.mdb xuất ra từ Etabs

Hình đã gửi
Hình đã gửi


Bước 2:
Chỉ định các dạng dao động (MODE) cho các phương
Từ các dữ liệu thu được, bảng tính sẽ phân tích và tự động gán dạng dao động (MODE) cho các phương ứng với các dạng dao động. Tuy nhiên, cũng cho phép bạn chỉnh lại các mặc định này

Hình đã gửi

Nhấn OK để thực hiện tính toán

Bước 3: Chính xác hoá các số liệu về đỉnh gia tốc nền, loại đất nền, cấp độ dẻo của công trình... (bước này có thể - nên thực hiện trước bước 1)
Bảng tính cũng thực hiện tính toán tổng khối lượng tương đương của các dao động để bạn chỉ ra các dao động được kể đến tính toán theo tiêu chuẩn.

Download (Last Update: 07-07-2009)

A ơi a chỉ iúp e lấy file MDB với
E xin cam ơn nhiều lắm
  • 0

#5 Jin Yong

Jin Yong

    biết lệnh group

  • Vip
  • PipPipPipPipPipPip
  • 498 Bài viết
Điểm đánh giá: 334 (khá)

Đã gửi 06 March 2010 - 07:10 AM

A ơi a chỉ iúp e lấy file MDB với
E xin cam ơn nhiều lắm

File *.mdb là một trong các dạng dữ liệu có thể xuất ra bởi ETAB, em vào menu File -> Export -> Microsoft Database
  • 1

Phát triển phần mềm thiết kế Kết cấu Việt Nam - http://www.ketcausoft.com


#6 nvhon604

nvhon604

    Chưa sử dụng CAD

  • Members
  • Pip
  • 3 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 11 October 2010 - 06:56 PM

File *.mdb là một trong các dạng dữ liệu có thể xuất ra bởi ETAB, em vào menu File -> Export -> Microsoft Database

Bảng tính hơi rườm rà, cần rút gọn hơn.
  • 0

#7 nguyen_thangx9

nguyen_thangx9

    Chưa sử dụng CAD

  • Members
  • Pip
  • 2 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 23 November 2010 - 01:09 AM

File *.mdb là một trong các dạng dữ liệu có thể xuất ra bởi ETAB, em vào menu File -> Export -> Microsoft Database

xin anh chỉ em cách gán tải này vào trong chương tình etab à
:leluoi:
cám ơn anh!
  • 0

#8 nguyen_thangx9

nguyen_thangx9

    Chưa sử dụng CAD

  • Members
  • Pip
  • 2 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 23 November 2010 - 01:14 AM

File *.mdb là một trong các dạng dữ liệu có thể xuất ra bởi ETAB, em vào menu File -> Export -> Microsoft Database


cám ơn anh vì file tính. nhưng kết quả ra có tin cậy ko anh?
còn nữa
em gán tải này vào etab bằng cách: Define=>Static load case=>quake,user load rồi modify userload? đúng ko anh?
đó là cách gán vào tâm khói lương?
xin anh chỉ bảo em thêm.
mail của em là Nguyen_thangx9@yahoo.com
  • 0

#9 minhngoc_dong

minhngoc_dong

    Chưa sử dụng CAD

  • Members
  • Pip
  • 3 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 24 November 2010 - 10:52 AM

Mình dùng office 2007 ,bạn có thể chỉ rõ hơn được không,mình không thấy chỗ load file *.mdb
Bạn giúp mình gửi vào email dongminhngoc265@gmail.com,cảm ơn bạn !
  • 0

#10 blacksword1989

blacksword1989

    Chưa sử dụng CAD

  • Members
  • Pip
  • 1 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 16 February 2013 - 06:24 PM

a up lại hộ e file excel với

kick vào download nó ra 1 đống file gì đó e ko biết là cái nào sad.png
