cung tròn tiếp xúc 2 duong tròn , vẽ bằng cáh nào ?


  • Please log in to reply
3 replies to this topic

#1 emcuipap

emcuipap

    biết zoom

  • Members
  • Pip
  • 10 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 08 November 2009 - 09:55 AM

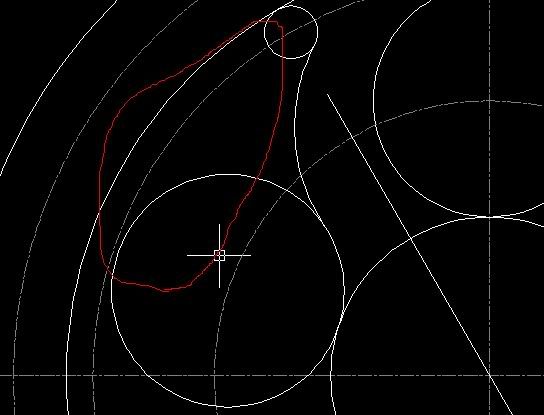

Hình đã gửi
em muốn vẽ cung tròn tiếp xúc với 2 dường tròn như trên ,
em đã dùng lệnh FILLET vẽ 1 bên , còn bên kia vẽ mãi ko dc , bên này có bán kính là 30, mấy anh giúp em với .
  • 0

#2 Nguyen Hoanh

Nguyen Hoanh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 4105 Bài viết
Điểm đánh giá: 4495 (đỉnh cao)

Đã gửi 08 November 2009 - 10:57 AM

Hình đã gửi
em muốn vẽ cung tròn tiếp xúc với 2 dường tròn như trên ,
em đã dùng lệnh FILLET vẽ 1 bên , còn bên kia vẽ mãi ko dc , bên này có bán kính là 30, mấy anh giúp em với .

Đầu tiên bạn vẽ đường tròn (Circle) sau đó bạn trim đi là được.

Để vẽ đường tròn có bán kính cho trước và tiếp xúc với 2 đường tròn khác, bạn dùng lệnh CIRCLE, rồi nhập tham số TTR, pick vào điểm dự kiến tiếp xúc của 2 đường tròn rồi nhập bán kính của đường tròn mới.
  • 1

#3 hoanghaiyp

hoanghaiyp

    biết lệnh minsert

  • Members
  • PipPipPipPipPipPip
  • 430 Bài viết
Điểm đánh giá: 244 (khá)

Đã gửi 08 November 2009 - 10:58 AM

Bạn gõ C lựa chọn Ttr bắt điểm tiếp xúc với hai đường tròn rồi nhập giá trị bán kính. Chú ý bạn phải bật tất cả các chế độ bắt điểm.

Command: c CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan
radius)]: ttr
Specify point on object for first tangent of circle:
Specify point on object for second tangent of circle:
Specify radius of circle <333.0000>: 30
  • 1

#4 emcuipap

emcuipap

    biết zoom

  • Members
  • Pip
  • 10 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 08 November 2009 - 04:01 PM

Bạn gõ C lựa chọn Ttr bắt điểm tiếp xúc với hai đường tròn rồi nhập giá trị bán kính. Chú ý bạn phải bật tất cả các chế độ bắt điểm.

Command: c CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan
radius)]: ttr
Specify point on object for first tangent of circle:
Specify point on object for second tangent of circle:
Specify radius of circle <333.0000>: 30



CẢM ƠN 2 ANH NHIỀU LẮM , EM ĐÃ XỬ DC RÙI THANK 2 ANH NHIỀU
