Không Chamfer,fillet trong CAD 3D 2007 được?


  • Please log in to reply
10 replies to this topic

#1 thanhbksgt

thanhbksgt

    biết zoom

  • Members
  • Pip
  • 13 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 20 December 2009 - 04:24 PM

Mình đang xài CAD 2007 nó bị thế này?Khi vẽ khối hộp bằng lệnh 3D box thì không thể nào chamfer,fillet được trong khi đó nếu vẽ một hình chữ nhật bằng rectang sau đó extrude để thành khối hộp thì lại chamfer và fillet được?Có bạn nào giải thích giùm mình được không?Cách khắc phục?
  • 0

#2 hoanghaiyp

hoanghaiyp

    biết lệnh minsert

  • Members
  • PipPipPipPipPipPip
  • 430 Bài viết
Điểm đánh giá: 244 (khá)

Đã gửi 20 December 2009 - 06:05 PM

Mình đang xài CAD 2007 nó bị thế này?Khi vẽ khối hộp bằng lệnh 3D box thì không thể nào chamfer,fillet được trong khi đó nếu vẽ một hình chữ nhật bằng rectang sau đó extrude để thành khối hộp thì lại chamfer và fillet được?Có bạn nào giải thích giùm mình được không?Cách khắc phục?

Bản gửi file bản vẽ cho mọi người xem thử có giúp được gì không?
  • 0

#3 thanhbksgt

thanhbksgt

    biết zoom

  • Members
  • Pip
  • 13 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 20 December 2009 - 06:56 PM

Bản gửi file bản vẽ cho mọi người xem thử có giúp được gì không?

Gửi file càng khó hiểu hơn,nói tóm lại thế này,mình tạo 1 box từ lệnh 3D->Box (nhập dài ,rộng ,cao)->ra một khối hộp->sau đó vát mép bằng lệnh chamfer thif không đuợc.Tuy nhiên nếu tạo box bằng cách extrude từ rectang thì lại vát mép bằng chamfer đuợc như thuờng.Các bạn vẽ thử xem,hay là CAD của mình bị gì?
  • 0

#4 hoanghaiyp

hoanghaiyp

    biết lệnh minsert

  • Members
  • PipPipPipPipPipPip
  • 430 Bài viết
Điểm đánh giá: 244 (khá)

Đã gửi 20 December 2009 - 08:51 PM

Gửi file càng khó hiểu hơn,nói tóm lại thế này,mình tạo 1 box từ lệnh 3D->Box (nhập dài ,rộng ,cao)->ra một khối hộp->sau đó vát mép bằng lệnh chamfer thif không đuợc.Tuy nhiên nếu tạo box bằng cách extrude từ rectang thì lại vát mép bằng chamfer đuợc như thuờng.Các bạn vẽ thử xem,hay là CAD của mình bị gì?

Về nguyên tắc bất di bất dịch, muốn Chamfer hoặc Fillet được thì D(chiều dài cạnh vát) hoặc R cạnh bạn cần Fillet ít nhất nhỏ hơn hoặc bằng cạnh của khối hộp!
"Gửi file càng khó hiểu hơn,nói tóm lại thế này,mình tạo 1 box từ lệnh 3D->Box (nhập dài ,rộng ,cao)->ra một khối hộp->sau đó vát mép bằng lệnh chamfer thif không đuợc.Tuy nhiên nếu tạo box bằng cách extrude từ rectang thì lại vát mép bằng chamfer đuợc như thuờng.Các bạn vẽ thử xem,hay là CAD của mình bị gì?"

[color="#FF0000"][b]Bạn không gửi File bản vẽ của bạn lên diễn đàn chứng tỏ:
1- Cad của bạn bị lỗi, một lỗi rất khó hiểu mình chưa từng gặp!
  • 0

#5 thanhbksgt

thanhbksgt

    biết zoom

  • Members
  • Pip
  • 13 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 20 December 2009 - 10:19 PM

File nè bạn,trong đó có 2 khối hộp,một khối vẽ bằng lệnh 3D,một khối vẽ bằng cách ext rectang.
http://www.cadviet.c.../2/khoi_hop.dwg
  • 0

#6 hoanghaiyp

hoanghaiyp

    biết lệnh minsert

  • Members
  • PipPipPipPipPipPip
  • 430 Bài viết
Điểm đánh giá: 244 (khá)

Đã gửi 21 December 2009 - 08:24 AM

Mình đang xài CAD 2007 nó bị thế này?Khi vẽ khối hộp bằng lệnh 3D box thì không thể nào chamfer,fillet được trong khi đó nếu vẽ một hình chữ nhật bằng rectang sau đó extrude để thành khối hộp thì lại chamfer và fillet được?Có bạn nào giải thích giùm mình được không?Cách khắc phục?

Hình đã gửi

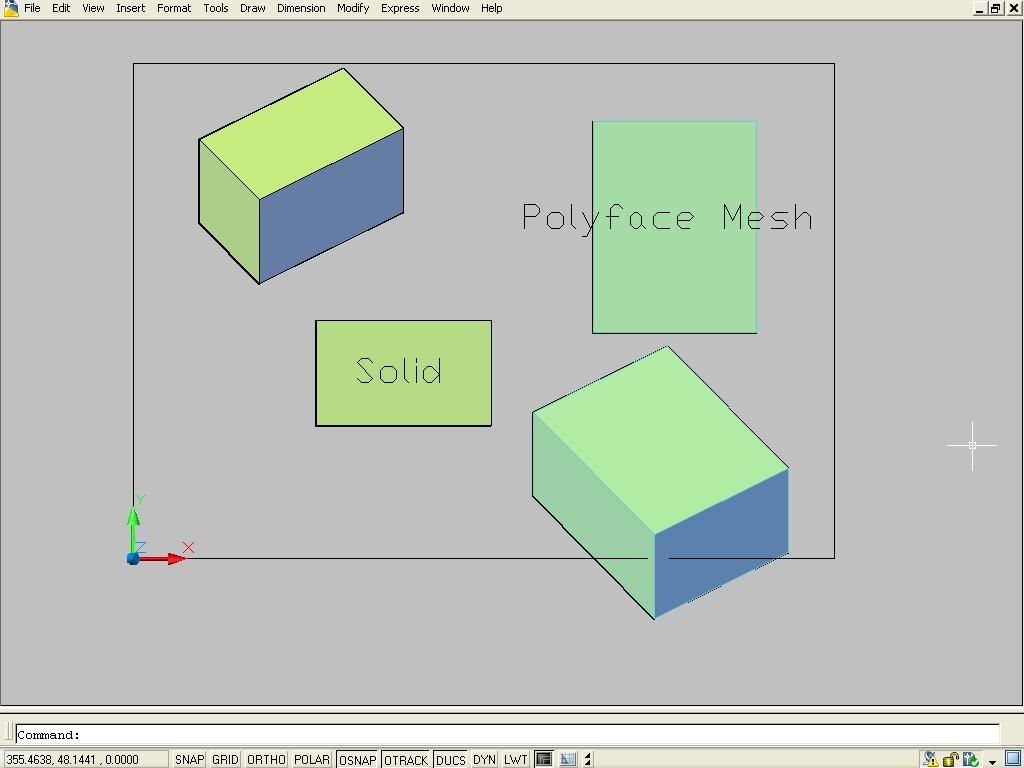

Hình bạn vẽ là Polyface Mesh Tạo hộp rỗng, không F và CHA được Bạn phải gõ lệnh BOX
  • 2

#7 quangha84

quangha84

    biết lệnh move

  • Members
  • PipPipPip
  • 123 Bài viết
Điểm đánh giá: 64 (tàm tạm)

Đã gửi 21 December 2009 - 09:10 AM

Muốn vẽ được được hộp rỗng có hình đã Fillet và Chamfer bạn vẽ bằng lệnh Box rồi Fillet và Chamfer để được khối đặc >> Copy face các mặt ra ngoài sẽ được khối rỗng.
  • 0

#8 donimic

donimic

    biết vẽ arc

  • Members
  • PipPip
  • 44 Bài viết
Điểm đánh giá: 31 (tàm tạm)

Đã gửi 21 December 2009 - 09:23 AM

Gửi file càng khó hiểu hơn,nói tóm lại thế này,mình tạo 1 box từ lệnh 3D->Box (nhập dài ,rộng ,cao)->ra một khối hộp->sau đó vát mép bằng lệnh chamfer thif không đuợc.Tuy nhiên nếu tạo box bằng cách extrude từ rectang thì lại vát mép bằng chamfer đuợc như thuờng.Các bạn vẽ thử xem,hay là CAD của mình bị gì?

Cách bạn dùng để vẽ mặt hộp 3D, Mặt thì ko Fillet, Chafer dc.
Để vẽ khối hộp bạn có dùng 2 cách sau:
1. Box
2. Vẽ Rectang rồi dùng lệnh Extrude để kéo thành khối hộp
Sau đó thì F, CHA bình thường
  • 0

#9 huong259

huong259

    biết lệnh refedit

  • Members
  • PipPipPipPipPipPipPip
  • 596 Bài viết
Điểm đánh giá: 350 (khá)

Đã gửi 21 December 2009 - 01:22 PM

Muốn vẽ được được hộp rỗng có hình đã Fillet và Chamfer bạn vẽ bằng lệnh Box rồi Fillet và Chamfer để được khối đặc >> Copy face các mặt ra ngoài sẽ được khối rỗng.

Cách nhanh nhất, bác dùng lệnh Explode khối đặc sẽ được khối rỗng.
  • 0

#10 thanhbksgt

thanhbksgt

    biết zoom

  • Members
  • Pip
  • 13 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 21 December 2009 - 01:52 PM

Mình hiểu rồi,thank tất cả.Fillet và chamfer chỉ dùng được cho khối đặc..còn khối rỗng thì hok dùng được.À cho mình hỏi thêm là có cách nào biến khối rỗng thành khối đặc không nhỉ?
  • 0

#11 huong259

huong259

    biết lệnh refedit

  • Members
  • PipPipPipPipPipPipPip
  • 596 Bài viết
Điểm đánh giá: 350 (khá)

Đã gửi 21 December 2009 - 02:22 PM

Mình hiểu rồi,thank tất cả.Fillet và chamfer chỉ dùng được cho khối đặc..còn khối rỗng thì hok dùng được.À cho mình hỏi thêm là có cách nào biến khối rỗng thành khối đặc không nhỉ?

Có, bác xoá khối rỗng đi và vẽ lại khối rỗng đó bằng khối đặc... đánh lệnh BOX được mà bác?
  • 0
