Hình ảnh
- - - - -

Kích thước Dim trong các Viewport của Layout


  • Please log in to reply
19 replies to this topic

#1 vanhung

vanhung

    biết zoom

  • Members
  • Pip
  • 11 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 24 August 2007 - 10:38 AM

các bác cao thủ cho em hỏi về layout 1chut
trong 1layout giả sử ta tạo hai viewport có tỉ lệ là 1/5 và 1/10
khi đó chữ số kích thước sẽ có độ lớn khác nhau

khi đó khi in bản vẽ sẽ không đẹp
làm thế nào để chữ số kích thước trong hai viewport bằng nhau mà tỉ lệ hai viewport vẫn là 1/5 và 1/10
xin các bác cao thủ chỉ giáo
  • 0

#2 thanhlamct

thanhlamct

    biết lệnh offset

  • Members
  • PipPipPip
  • 176 Bài viết
Điểm đánh giá: 70 (tàm tạm)

Đã gửi 24 August 2007 - 12:46 PM

các bác cao thủ cho em hỏi về layout 1chut
trong 1layout giả sử ta tạo hai viewport có tỉ lệ là 1/5 và 1/10
khi đó chữ số kích thước sẽ có độ lớn khác nhau

khi đó khi in bản vẽ sẽ không đẹp
làm thế nào để chữ số kích thước trong hai viewport bằng nhau mà tỉ lệ hai viewport vẫn là 1/5 và 1/10
xin các bác cao thủ chỉ giáo

Vẽ trong Model nhưng đánh kích thưóc và ghi chú trong layout.
  • 0

#3 phuthuy_xhd

phuthuy_xhd

    Chưa sử dụng CAD

  • Members
  • Pip
  • 1 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 24 August 2007 - 10:02 PM

bạn cứ tạo đường DIM chuẩn cho tỷ lệ 1/10 ví dụ đặt tên là DIM-10
sau đó bạn tạo thêm 1 dim style nữa (với mọi thông số giống của DIM-10) ví dụ là DIM-5
vào tab FIT
để ý ở mục Use ovearall scale of:
nếu DIM-10 là 1 thì bạn để DIM-5 là 0.5 (=1/(10/5)

sau đó bạn áp dụng cho những đối tượng trong Vewport 1/10 là DIM-10
những đối tượng Viewport 1/5 là DIM-5

bảo đảm các đường DIM giống nhau như 1

cách này có thể áp dụng cho bất kỳ 1 tỷ lệ nào.
  • 1

#4 vanhung

vanhung

    biết zoom

  • Members
  • Pip
  • 11 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 25 August 2007 - 04:49 PM

Vẽ trong Model nhưng đánh kích thưóc và ghi chú trong layout.



cảm ơm bác đã giúp đỡ
em sẽ về nhà thực hiện xem
thanks
  • 0

#5 vanhung

vanhung

    biết zoom

  • Members
  • Pip
  • 11 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 25 August 2007 - 04:57 PM

bạn cứ tạo đường DIM chuẩn cho tỷ lệ 1/10 ví dụ đặt tên là DIM-10
sau đó bạn tạo thêm 1 dim style nữa (với mọi thông số giống của DIM-10) ví dụ là DIM-5
vào tab FIT
để ý ở mục Use ovearall scale of:
nếu DIM-10 là 1 thì bạn để DIM-5 là 0.5 (=1/(10/5)

sau đó bạn áp dụng cho những đối tượng trong Vewport 1/10 là DIM-10
những đối tượng Viewport 1/5 là DIM-5

bảo đảm các đường DIM giống nhau như 1

cách này có thể áp dụng cho bất kỳ 1 tỷ lệ nào.


em muốn hỏi bác là trong model tab em đã ghi kích thước rồi thì làm thế nào
em loay hoay mãi mà không được
  • 0

#6 Nguyen Hoanh

Nguyen Hoanh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 3869 Bài viết
Điểm đánh giá: 4362 (đỉnh cao)

Đã gửi 26 August 2007 - 03:58 PM

em muốn hỏi bác là trong model tab em đã ghi kích thước rồi thì làm thế nào
em loay hoay mãi mà không được

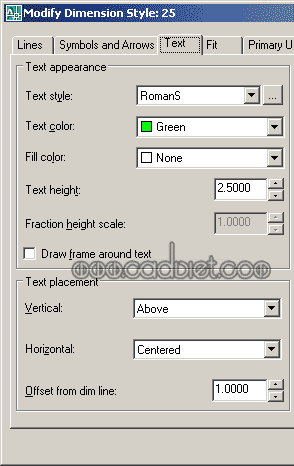

Tạo 1 đường Dim, đặt các kích thước của các thành phần như text, tick,... ở tỷ lệ 1/1. Tức là text sẽ cao khoảng 2.5, khoảng text đến đường dim khoảng 1,...
Hình đã gửi

Sau đó vào đặt phần scale for dimension features thành Scale dimension to layout.
Hình đã gửi

Matchprop đường dim mới này cho các dim nằm trong model, Dim ở layout chắc chắn đều tăm tắp.
  • 0

#7 vanhung

vanhung

    biết zoom

  • Members
  • Pip
  • 11 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 29 August 2007 - 04:24 PM

em muốn hỏi bác là trong model tab em đã ghi kích thước rồi thì làm thế nào
em loay hoay mãi mà không được


thanhks các bác đã chỉ giúp
  • 0

#8 thangsra

thangsra

    biết vẽ rectang

  • Members
  • PipPip
  • 83 Bài viết
Điểm đánh giá: 7 (bình thường)

Đã gửi 20 April 2008 - 04:07 PM

VẬY CÒN TEXT THÌ SAO CÁC BÁC
  • 0
It`s me !!

#9 tengbungteng

tengbungteng

    biết zoom

  • Members
  • Pip
  • 11 Bài viết
Điểm đánh giá: 3 (bình thường)

Đã gửi 01 September 2009 - 05:06 PM

VẬY CÒN TEXT THÌ SAO CÁC BÁC


Viết trực tiếp lên layout luôn. :s_big:
  • 0

#10 phunam

phunam

    biết vẽ circle

  • Members
  • PipPip
  • 36 Bài viết
Điểm đánh giá: 2 (bình thường)

Đã gửi 26 March 2012 - 09:18 AM

Anh à,tại sao em đặt phần scale for dimension features thành Scale dimension to layout rồi nhưng khi em vẽ trong Layout rồi scale lên thì các text vẫn không đều nhau,em update Dimension thì lại khác nhau,khó hiểu quá.Nhờ ae giúp đỡ
  • 0

#11 hoaituoi.87

hoaituoi.87

    biết lệnh rotate

  • Members
  • PipPipPip
  • 135 Bài viết
Điểm đánh giá: 171 (tàm tạm)

Đã gửi 26 March 2012 - 09:45 AM

cái này có gì đâu:
- Tất cả những gì bạn vẽ thì vẽ trong model (Tỉ lệ bản vẽ 1-1)
-Tạo 1 dim mới (Dim layout) với chiều cao text 2,5mm.
-Qua layout Zoom bản vẽ theo tỉ lệ cần.nhớ Zum xong thì khóa lại.
-Dùng( Dim layout) vừa tạo để dim toàn bộ.
-Text thì Ghi bên layout.(Chiều cao chữ từ 2-5mm thôi).
-Râu ria khác thì khi dùng thành thạo rồi tự nhiên biết. :D
  • 0
Khi ta thành công cuộc đời sẽ tha thứ cho ta tất cả!
Hình đã gửi

Skype : hoaituoi.87
Email : hoaituoi.87@gmail.com
Yahoo : pa_alucad

#12 phunam

phunam

    biết vẽ circle

  • Members
  • PipPip
  • 36 Bài viết
Điểm đánh giá: 2 (bình thường)

Đã gửi 26 March 2012 - 03:05 PM

Mình đã làm như Bạn nói rồi nhưng khi Scale lên rồi update Dimention rồi mà các dim vẫn lệch nhau vậy thế nhỉ.Mình vẽ 2 tỉ lệ 1/50 và 1/10 thì dim khác nhau,hay phải đặt Dim cho các Scale khác nhau,như thế thì khác gì vẽ trên Model đâu.Nhờ bạn chỉ giúp
  • 0

#13 phunam

phunam

    biết vẽ circle

  • Members
  • PipPip
  • 36 Bài viết
Điểm đánh giá: 2 (bình thường)

Đã gửi 26 March 2012 - 03:52 PM

và sau khi mình đặt Dim50 với text cao 75mm,Dim10 với text cao 15mm thi được các high text đều nhau,không hiểu được.Làm thế thì nông dân quá.Các bạn sửa giúp mìh nha
  • 0

#14 nvh

nvh

    biết vẽ line

  • Members
  • PipPip
  • 20 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 26 March 2012 - 04:25 PM

và sau khi mình đặt Dim50 với text cao 75mm,Dim10 với text cao 15mm thi được các high text đều nhau,không hiểu được.Làm thế thì nông dân quá.Các bạn sửa giúp mìh nha

Nếu bạn làm như trên mà không được thì bạn gửi bản vẽ của bạn lên đây để mọi người bắt bệnh cho
  • 0

#15 phunam

phunam

    biết vẽ circle

  • Members
  • PipPip
  • 36 Bài viết
Điểm đánh giá: 2 (bình thường)

Đã gửi 03 April 2012 - 03:05 PM

Mọi người cho ý kiến em với.Sau khi vẽ bên Model em chuyển sang bên Layout nhưng khi update Dimension thì cho kết quả như thế này
http://www.mediafire...1214o5k294trkq0
và cuối cùng em trở về Model để chỉnh lại text thì lại được text bên Layout bằng nhau.Các bác giải thích họ em tại sao của em khi update thì các Dim bên Layout lại không bằng nhau được không ak mà lại phải về chỉnh lại phần Model
  • 0

#16 clicklathich

clicklathich

    biết vẽ circle

  • Members
  • PipPip
  • 36 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 03 April 2012 - 03:16 PM

Mọi người cho ý kiến em với.Sau khi vẽ bên Model em chuyển sang bên Layout nhưng khi update Dimension thì cho kết quả như thế này
http://www.mediafire...1214o5k294trkq0
và cuối cùng em trở về Model để chỉnh lại text thì lại được text bên Layout bằng nhau.Các bác giải thích họ em tại sao của em khi update thì các Dim bên Layout lại không bằng nhau được không ak mà lại phải về chỉnh lại phần Model

nếu bạn đã vẽ bên Model với tĩ lệ 1/1 và bạn đã Dim kích thước bên Model thì thật đơn giản khi chuyển Kích thước bên meodel sang Layout một cách chuẩn khi dùng lệnh CHSPACE.bạn thử xem sao.Thân
  • 1
Hình đã gửi

Tiền không phải là Tất cả.....nhưng.......
Muốn có tất cả phải có tiền.....

#17 clicklathich

clicklathich

    biết vẽ circle

  • Members
  • PipPip
  • 36 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 03 April 2012 - 03:40 PM

Mọi người cho ý kiến em với.Sau khi vẽ bên Model em chuyển sang bên Layout nhưng khi update Dimension thì cho kết quả như thế này
http://www.mediafire...1214o5k294trkq0
và cuối cùng em trở về Model để chỉnh lại text thì lại được text bên Layout bằng nhau.Các bác giải thích họ em tại sao của em khi update thì các Dim bên Layout lại không bằng nhau được không ak mà lại phải về chỉnh lại phần Model

có phải bạn muốn như vậy k?
http://www.cadviet.c...oi_xem_giup.dwg
  • 0
Hình đã gửi

Tiền không phải là Tất cả.....nhưng.......
Muốn có tất cả phải có tiền.....

#18 phunam

phunam

    biết vẽ circle

  • Members
  • PipPip
  • 36 Bài viết
Điểm đánh giá: 2 (bình thường)

Đã gửi 04 April 2012 - 08:37 AM

thanks nhé,nhưng mình muốn ghi kích thước bên Model mà khi chuyển sang layout thì các Dim này vẫn như nhau,còn nếu mình Dim bên Layout như của clicklathich thì khi mình thay đổi bên Model thì bên Layout sẽ không thay đổi theo.Mình không hiểu lắm về cái này dù đọc và làm theo hướng dẫn ở trên nhưng không được,mong mọi người chỉ giáo
  • 0

#19 huyphan

huyphan

    biết dimbaseline

  • CADViet Team
  • PipPipPipPipPip
  • 368 Bài viết
Điểm đánh giá: 70 (tàm tạm)

Đã gửi 04 April 2012 - 09:23 AM

thanks nhé,nhưng mình muốn ghi kích thước bên Model mà khi chuyển sang layout thì các Dim này vẫn như nhau,còn nếu mình Dim bên Layout như của clicklathich thì khi mình thay đổi bên Model thì bên Layout sẽ không thay đổi theo.Mình không hiểu lắm về cái này dù đọc và làm theo hướng dẫn ở trên nhưng không được,mong mọi người chỉ giáo


thanks nhé,nhưng mình muốn ghi kích thước bên Model mà khi chuyển sang layout thì các Dim này vẫn như nhau,còn nếu mình Dim bên Layout như của clicklathich thì khi mình thay đổi bên Model thì bên Layout sẽ không thay đổi theo.Mình không hiểu lắm về cái này dù đọc và làm theo hướng dẫn ở trên nhưng không được,mong mọi người chỉ giáo


Vấn đền bạn nêu được giải quyết bởi chức năng Annonative của AutoCAD đời 2008 trở lên. Sử dụng cho Dim, text, Block...
Bạn nghiên cứu thêm Layout trong AutoCAD. Có gì thắc mắc PM cho tôi.
Chúc vui!
  • 1

#20 daik50

daik50

    biết vẽ point

  • Members
  • PipPip
  • 96 Bài viết
Điểm đánh giá: 22 (tàm tạm)

Đã gửi 04 April 2012 - 10:59 AM

Mọi người cho ý kiến em với.Sau khi vẽ bên Model em chuyển sang bên Layout nhưng khi update Dimension thì cho kết quả như thế này
http://www.mediafire...1214o5k294trkq0
và cuối cùng em trở về Model để chỉnh lại text thì lại được text bên Layout bằng nhau.Các bác giải thích họ em tại sao của em khi update thì các Dim bên Layout lại không bằng nhau được không ak mà lại phải về chỉnh lại phần Model


Chào Bạn, để update DIM cua bạn được thì trong thiết đặt DIM phần text bạn chọn một setting text có chiều cao = 0 , rồi đánh chiều cao text DIM trong bảng setting DIM. Bạn làm như vậy sẽ update được ngay
Hj, không biết mình viết thế bạn có hiểu không vì khả năng truyền đạt của mình hơi kém
  • 0
