Mình có bảng vẽ như thế này, cụ thể là bảng vẽ cầu cần thơ khi muốn in ra thì phải cắt nó thành từng đoạn ngắn để in mới có thề thấy rõ được, mình muốn hỏi có bạn nào biết làm như thế nào chỉ giúp mình. những phần cắt ngắn đó chỉ thể hiện ở layout thôi còn ở model vẫn thể hiện là chiếc cầu dài bình thường (không bị cắt ngắn như ở layout).

  • 0

#2 tuyen_xd5

tuyen_xd5

    Chưa sử dụng CAD

  • Members
  • Pip
  • 1 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 19 January 2010 - 09:20 PM

[quote name='huuhau172' date='Jan 19 2010, 18:46' post='85481']
Mình có bảng vẽ như thế này, cụ thể là bảng vẽ cầu cần thơ khi muốn in ra thì phải cắt nó thành từng đoạn ngắn để in mới có thề thấy rõ được, mình muốn hỏi có bạn nào biết làm như thế nào chỉ giúp mình. những phần cắt ngắn đó chỉ thể hiện ở layout thôi còn ở model vẫn thể hiện là chiếc cầu dài bình thường (không bị cắt ngắn như ở layout).

đơn giản thôi mà! bạn vào layout tạo thêm các cửa sổ mới ( dùng lệnh MV ) mỗi cửa sổ chỉ thể hiện một phần căt.ok nhé? :cheers:
  • 1

#3 huuhau172

huuhau172

    Chưa sử dụng CAD

  • Members
  • Pip
  • 3 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 21 January 2010 - 10:24 PM

mình chưa hiểu rõ hướng dẫn của bạn lắm mình vẫn tạo được cửa sổ mới nhưng vẫn chưa cắt ra được, dù sao cũng cảm ơn bạn, nếu có thể bạn hướng dẫn cụ thể hơn cho mình được không
  • 0

#4 CDung_k47

CDung_k47

    biết vẽ pline

  • Members
  • PipPip
  • 65 Bài viết
Điểm đánh giá: 36 (tàm tạm)

Đã gửi 22 January 2010 - 08:01 AM

mình chưa hiểu rõ hướng dẫn của bạn lắm mình vẫn tạo được cửa sổ mới nhưng vẫn chưa cắt ra được, dù sao cũng cảm ơn bạn, nếu có thể bạn hướng dẫn cụ thể hơn cho mình được không

Đây là cách mình thường làm,bạn làm thử xem thế nào:
Bạn qua Layout,chọn File/page setup manager...tiếp đến chọn Modify khi đó có bảng Page setup xuất hiện,bạn chọn máy in,khổ in như bình thường,nhưng nhớ là phải để mục Scale ở 1:1
Hình đã gửi

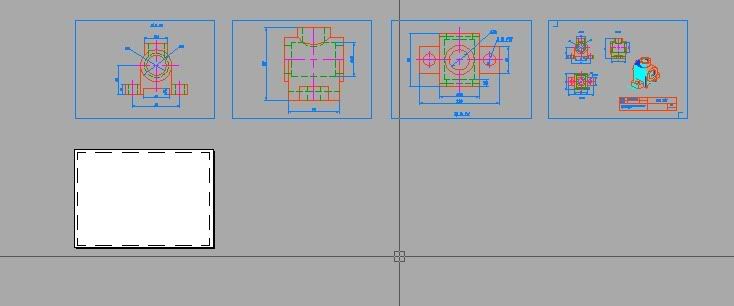

Tiếp đến bạn tạo MV theo số lượng và kích thước cần in.Mỗi MV tạo ra bạn click đúp vào giữa khung MV đó rùi đặt tỷ lệ và move cho đúng những phần nào bạn muốn cắt,rồi move lần lượt từng MV vào khung giấy để in:
Hình đã gửi
Và bạn nên vào mục tìm kiếm để hiểu rõ hơn về Layout :undecided:
