#1 tuntintan3886

tuntintan3886

    Chưa sử dụng CAD

  • Members
  • Pip
  • 1 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 06 November 2007 - 04:27 PM


tôi có vẽ một loạt các hình trong model. sau đó sắp xếp chúng trong layout qua các view.trong hình của tôi có các nét đứt, đường trục, nét liền , các nét này cũng có độ dày khác nhau(đấy là ở trong model). tuy nhiên khi chuyển sang các cửa sổ view thì các nét này lại không được như vậy.như là:
- nét có độ dày lớn và độ dày nhỏ hơn thì trông đều như nhau(dù đã bật lwt ở status bar)
-nhưng cú nhất là nét liền nét đứt đường trục ở trong view là như nhau trông chả khác gì cả.dù chọn đối tượng rồi ctrl+1 thì vẫn thấy nó hiện là nét đứt. và thậm chí khi in ra thì nét đứt lại thành nét liền như trong view.
ai biết chỉ giùm cái.cám ơn trước nha.
  • 0

#2 interwar1283

interwar1283

    biết dimcontinue

  • Vip
  • PipPipPipPipPip
  • 374 Bài viết
Điểm đánh giá: 211 (khá)

Đã gửi 06 November 2007 - 05:42 PM


-nhưng cú nhất là nét liền nét đứt đường trục ở trong view là như nhau trông chả khác gì cả.dù chọn đối tượng rồi ctrl+1 thì vẫn thấy nó hiện là nét đứt.

bạn diễn giải khó hiểu quá?

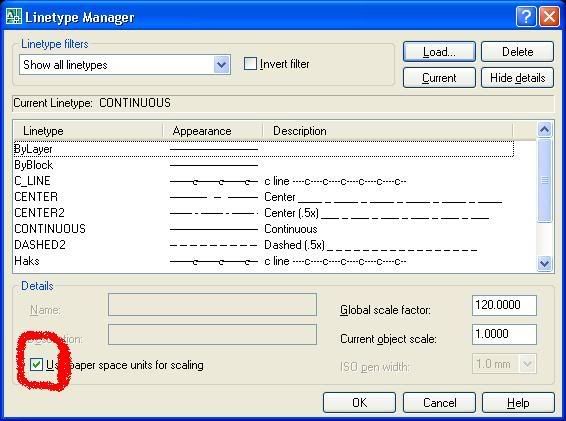

Trong cad, Linetype Mamager nếu bạn đánh dấu vào ô Use paper... thì bạn view ở tỉ lệ bao nhiêu xp khoảng dãn của nét đứt (vẽ bên model) đều như nhau, và ngược lại, bạn bỏ đánh dấu ở ô Use paper... thì bạn view ở tỉ lệ xp khác nhau, khoảng dãn của các nét đứt cũng tăng giảm khác nhau.
Hình đã gửi
  • 0

#3 Nguyen Hoanh

Nguyen Hoanh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 4105 Bài viết
Điểm đánh giá: 4495 (đỉnh cao)

Đã gửi 07 November 2007 - 09:38 AM

Bạn thử xem ở đây: http://www.cadviet.com/forum/index.php?showtopic=1570
  • 0

#4 kncam

kncam

    biết lệnh rotate

  • Members
  • PipPipPip
  • 133 Bài viết
Điểm đánh giá: 98 (tàm tạm)

Đã gửi 12 November 2007 - 11:47 PM


tôi có vẽ một loạt các hình trong model. sau đó sắp xếp chúng trong layout qua các view.trong hình của tôi có các nét đứt, đường trục, nét liền , các nét này cũng có độ dày khác nhau(đấy là ở trong model). tuy nhiên khi chuyển sang các cửa sổ view thì các nét này lại không được như vậy.như là:
- nét có độ dày lớn và độ dày nhỏ hơn thì trông đều như nhau(dù đã bật lwt ở status bar)
-nhưng cú nhất là nét liền nét đứt đường trục ở trong view là như nhau trông chả khác gì cả.dù chọn đối tượng rồi ctrl+1 thì vẫn thấy nó hiện là nét đứt. và thậm chí khi in ra thì nét đứt lại thành nét liền như trong view.
ai biết chỉ giùm cái.cám ơn trước nha.

Có thể bạn chưa chỉnh lệnh LTS (Linetype scale)
1. Khi dựng hình trên MODEL thì LTS có giá trị hàng trăm - VD: 100,200,300....
2. Khi in trên LAYOUT thì LTS có giá trị hàng đơn vị - VD: 1,2,3....
  • 0
nongdan@sg

#5 rongcuoimay

rongcuoimay

    biết vẽ ellipse

  • Members
  • PipPip
  • 51 Bài viết
Điểm đánh giá: -3 (bình thường)

Đã gửi 30 May 2013 - 10:56 AM

mọi người cho tôi hỏi: làm sao để khung viền viewport là nét đứt được?


  • 0

#6 sonnv36

sonnv36

    biết lệnh copy

  • Members
  • PipPipPip
  • 119 Bài viết
Điểm đánh giá: -12 (hơi kém)

Đã gửi 30 May 2013 - 11:06 AM

thì gán cho nó là nét đứt thôi


  • 0

Online một ngày đàng...học vài sàng khôn :)


#7 quansla

quansla

    biết lệnh xclip

  • Members
  • PipPipPipPipPipPipPip
  • 643 Bài viết
Điểm đánh giá: 224 (khá)

Đã gửi 30 May 2013 - 12:41 PM

mọi người cho tôi hỏi: làm sao để khung viền viewport là nét đứt được?

để làm gì, theo mình là cấm in ra chứ nhỉ, còn nếu muốn thì cho nó qua layer nét đứt là được


  • 0

#8 rongcuoimay

rongcuoimay

    biết vẽ ellipse

  • Members
  • PipPip
  • 51 Bài viết
Điểm đánh giá: -3 (bình thường)

Đã gửi 30 May 2013 - 09:06 PM

trong layer mình chỉnh nó là nét đứt rồi, nhưng chỉnh thế nào đi nữa thì nó vẫn là nét liền? ko ai gặp trường hợp này sao?


  • 0

#9 rongcuoimay

rongcuoimay

    biết vẽ ellipse

  • Members
  • PipPip
  • 51 Bài viết
Điểm đánh giá: -3 (bình thường)

Đã gửi 30 May 2013 - 09:08 PM

để làm gì, theo mình là cấm in ra chứ nhỉ, còn nếu muốn thì cho nó qua layer nét đứt là được

mình muốn in ra đường bao của viewport luôn, nhìn đường bao nét đứt cũng khá là đẹp mà


  • 0

#10 vietquan.pt

vietquan.pt

    Chưa sử dụng CAD

  • Members
  • Pip
  • 1 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 18 September 2013 - 11:44 AM

Cũng mò mãi mà chưa được muốn gán nét đứt và điều chỉnh độ dày nét để khi trích các chi tiết nhỏ không phải bo lại bằng pline.

bác nào biết chỉ mình với, Thanks
