làm "đẹp" đối tượng vẽ của lệnh pline


  • Please log in to reply
4 replies to this topic

#1 mivudemen

mivudemen

    biết vẽ line

  • Members
  • PipPip
  • 29 Bài viết
Điểm đánh giá: 25 (tàm tạm)

Đã gửi 02 October 2010 - 03:46 PM

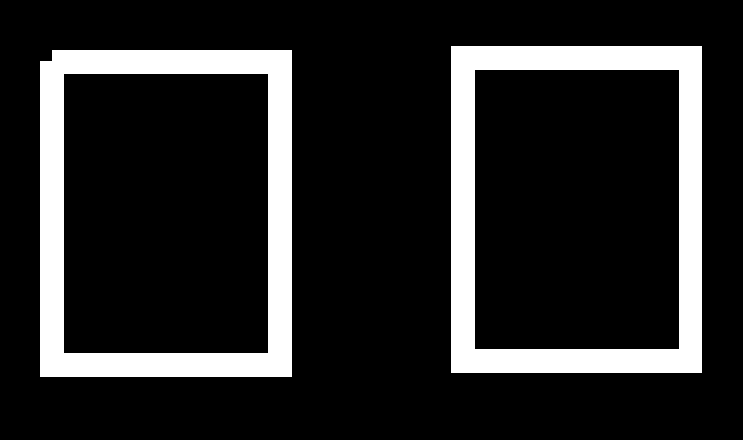

Mình vẽ 1 hình chữ nhật bằng lệnh pline (nét vẽ có width là 100), lúc vẽ cứ gõ độ dài cạnh thì góc cuối cùng sẽ không vuông (hình bên trái); còn nếu vẽ tới cạnh thứ 3, sau đó dùng lệnh "C" để nối tới điểm xuất phát thì góc đó lại vuông (hình bên phải).
Bạn nào biết dùng lệnh gì để hình bên trái giống với hình bên phải ko? chỉ mình với! Hình đã gửi
  • 0

#2 Nguyen Hoanh

Nguyen Hoanh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 4105 Bài viết
Điểm đánh giá: 4495 (đỉnh cao)

Đã gửi 02 October 2010 - 05:46 PM

Mình vẽ 1 hình chữ nhật bằng lệnh pline (nét vẽ có width là 100), lúc vẽ cứ gõ độ dài cạnh thì góc cuối cùng sẽ không vuông (hình bên trái); còn nếu vẽ tới cạnh thứ 3, sau đó dùng lệnh "C" để nối tới điểm xuất phát thì góc đó lại vuông (hình bên phải).
Bạn nào biết dùng lệnh gì để hình bên trái giống với hình bên phải ko? chỉ mình với! Hình đã gửi

Câu hỏi của bạn chính là câu trả lời rồi đấy.

Chỉ có hình chữ nhật kín (closed) thì các cạnh mới vuông góc, nếu không thì sẽ bị như vậy.
  • 0

#3 haisihai

haisihai

    biết vẽ ellipse

  • Members
  • PipPip
  • 52 Bài viết
Điểm đánh giá: 4 (bình thường)

Đã gửi 12 October 2010 - 04:12 PM

Help! :cheers:

http://www.cadviet.c.../3/polyline.dwg
  • 0

#4 hng

hng

    biết vẽ spline

  • Members
  • PipPip
  • 92 Bài viết
Điểm đánh giá: 48 (tàm tạm)

Đã gửi 12 October 2010 - 04:56 PM

Mình vẽ 1 hình chữ nhật bằng lệnh pline (nét vẽ có width là 100), lúc vẽ cứ gõ độ dài cạnh thì góc cuối cùng sẽ không vuông (hình bên trái); còn nếu vẽ tới cạnh thứ 3, sau đó dùng lệnh "C" để nối tới điểm xuất phát thì góc đó lại vuông (hình bên phải).
Bạn nào biết dùng lệnh gì để hình bên trái giống với hình bên phải ko? chỉ mình với!



Nếu bạn thích rắc rối thì làm thía nay

Vẽ polyline như hình bên trái- vào property chọn Close-> yes

Sau đó bạn fillet cạnh chứa góc không vuông-> hình bên phải

Dzui ghe
  • 1
Present

#5 mivudemen

mivudemen

    biết vẽ line

  • Members
  • PipPip
  • 29 Bài viết
Điểm đánh giá: 25 (tàm tạm)

Đã gửi 14 October 2010 - 02:18 PM

cảm ơn bạn hng nhiều :cheers:
