Làm thế nào chỉnh nét đứt cho hợp giữa hình vẽ cũ và hình mới vẽ?


  • Please log in to reply
5 replies to this topic

#1 achye_eths_k

achye_eths_k

    Chưa sử dụng CAD

  • Members
  • Pip
  • 2 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 03 December 2010 - 02:58 AM

Mình đang mắc phải lỗi như thế này:
Mình sử dụng một bản vẽ cũ của người ta, rồi vẽ thêm vào đó. Tuy nhiên khi vẽ nét đứt (cùng một layer, layer type control... giống nhau hết) thì hiển thị nét đứt của một hình cũ có sẵn và một hình mới là khác nhau. Mình chỉnh lts thì lúc cái cũ hiển thị được nét đứt, lúc thì cái mới hiển thị được. (như 2 hình ở dưới)

Hình đã gửi

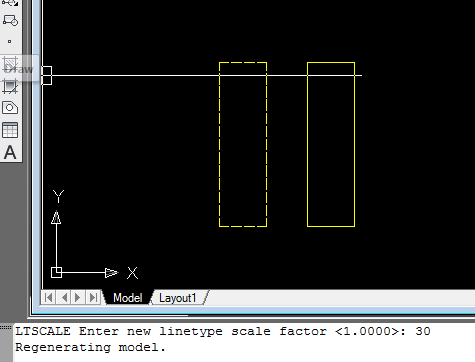

lts = 30 thì hình cũ ( bên trái) hiển thị được nét đứt, còn hình mới (bên phải) không hiển thị được.

Hình đã gửi

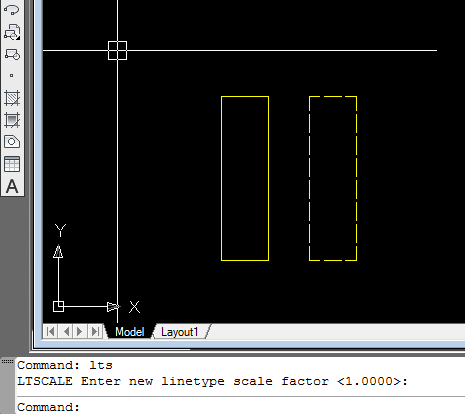

lts = 1 thì hình cũ ( bên trái) không hiển thị được nét đứt, còn hình mới (bên phải) lại hiển thị được.

Cho mình hỏi, hiệu chỉnh như thế nào để cả hai hình đều hiển thị được nét đứt.
Cảm ơn mọi người nhiều ^^
