nova : độ dóc lề đất trong đường cong siêu cao


  • Please log in to reply
5 replies to this topic

#1 toitinh

toitinh

    Chưa sử dụng CAD

  • Members
  • Pip
  • 4 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 07 March 2011 - 04:08 PM

Em đang sử dụng nova 16 dành cho cad 2005, khi thiết kê trắc ngang ở đoạn đường cong có siêu cao thì độ dốc lề đất cũng thay đổi theo siêu cao,nhờ các anh chị giải thích giúp em và hướng khắc phục ạ, em cảm ơn
  • 0

#2 cd2k44

cd2k44

    Edu level: li5

  • Members
  • PipPipPipPipPipPipPip
  • 648 Bài viết
Điểm đánh giá: 121 (tàm tạm)

Đã gửi 08 March 2011 - 11:10 AM

Em đang sử dụng nova 16 dành cho cad 2005, khi thiết kê trắc ngang ở đoạn đường cong có siêu cao thì độ dốc lề đất cũng thay đổi theo siêu cao,nhờ các anh chị giải thích giúp em và hướng khắc phục ạ, em cảm ơn

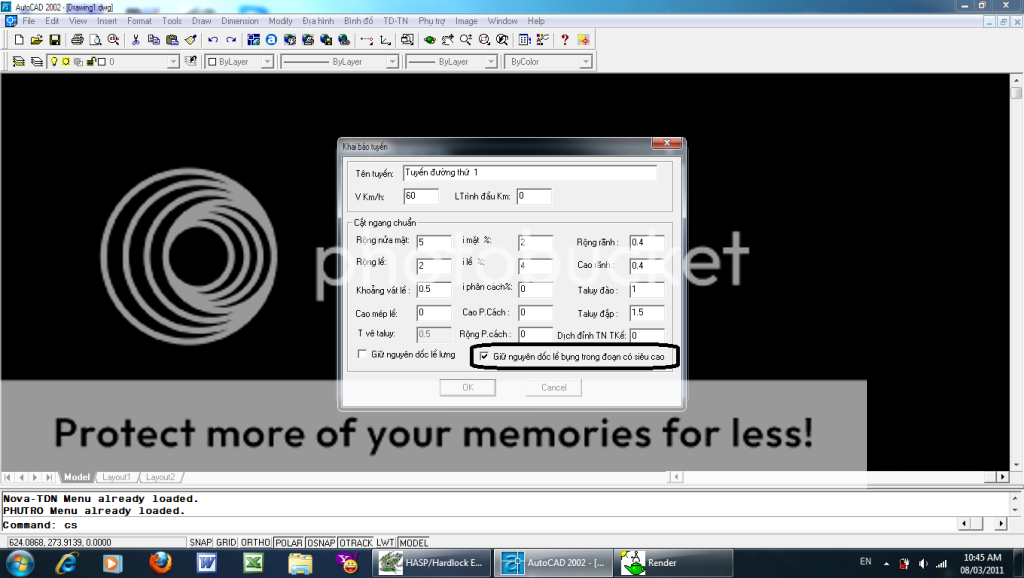

Với nova cho cad 2002 bạn làm như hình sau:
Hình đã gửi
còn với nova cho cad 2005 bạn làm theo video của mình:

  • 1

#3 toitinh

toitinh

    Chưa sử dụng CAD

  • Members
  • Pip
  • 4 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 09 March 2011 - 02:12 AM

em cảm ơn anh nhiều ạ
  • 0

#4 toitinh

toitinh

    Chưa sử dụng CAD

  • Members
  • Pip
  • 4 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 07 April 2011 - 06:51 PM

em cảm ơn anh nhiều ạ , nhưng làm như thế mới chỉ giữ nguyên lề đất, còn lề gia cố nữa, chắc là phải tktn cho từng trắc ngang trong đường cong
  • 0

#5 cd2k44

cd2k44

    Edu level: li5

  • Members
  • PipPipPipPipPipPipPip
  • 648 Bài viết
Điểm đánh giá: 121 (tàm tạm)

Đã gửi 08 April 2011 - 05:22 PM

em cảm ơn anh nhiều ạ , nhưng làm như thế mới chỉ giữ nguyên lề đất, còn lề gia cố nữa, chắc là phải tktn cho từng trắc ngang trong đường cong

Bạn gửi cái file của bạn đây cho mình xem, mình thử chỉnh cho bạn
  • 0

#6 rubylin86

rubylin86

    biết lệnh copy

  • Members
  • PipPipPip
  • 110 Bài viết
Điểm đánh giá: 6 (bình thường)

Đã gửi 10 April 2011 - 03:28 PM

Trong Nova2005 muốn làm được độ dốc lề gia cố và lề đất : Thì trước hết coi i lgc bên trái = Chiều cao lề / Rộng Vát lề . Ở đấy giải bài toàn tìm chiều cao lề vì Bề rộng Vát lề = Bề rộng lề gia cố ==>
Chiều cao lề = i lgc * rộng Vát lề. Từ đó ta nhập bên bụng đường cong là dấu - chênh cao lề gia cố vừa tính được và bên bên còn lại để dấu + ( làm như thế với từng mặt cắt trong đường cong siêu cao ) Bởi vì trong đường cong siêu cao ilgc = i sc nên phải tk từng mặt cắt 1. chúc bạn thành công đó là những hiểu biết của mình
