Vẽ hình tròn trong CAD3D


  • Please log in to reply
14 replies to this topic

#1 geomechanic

geomechanic

    biết pan

  • Members
  • Pip
  • 5 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 09 March 2011 - 09:03 PM

Chào cả nhà,

Mình lâu quá rồi không sử dụng đến AutoCad, bây giờ muốn vẽ hình tròn (đường bao là đường tròn + mặt phẳng bên trong) trong không gian mà không biết vẽ thế nào cả. Mình sử dụng AutoCad2004. Nhờ các bạn chỉ giáo giúp mình với nhé.

Cám ơn các bạn rất nhiều.
  • 0

#2 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2646 Bài viết
Điểm đánh giá: 832 (rất tốt)

Đã gửi 09 March 2011 - 09:24 PM

Chào cả nhà,

Mình lâu quá rồi không sử dụng đến AutoCad, bây giờ muốn vẽ hình tròn (đường bao là đường tròn + mặt phẳng bên trong) trong không gian mà không biết vẽ thế nào cả. Mình sử dụng AutoCad2004. Nhờ các bạn chỉ giáo giúp mình với nhé.

Cám ơn các bạn rất nhiều.

- Vẽ đường tròn: lệnh C
- Vẽ mặt phẳng của đường tròn: Draw >>> region

Command: c CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan
radius)]:
Specify radius of circle or [Diameter] <50.0000>:
Command:
Command:
Command: _region
Select objects: 1 found
Select objects:
1 loop extracted.
1 Region created.
  • 0

Gió đưa cây cải về trời

Rau răm ở lại chịu lời đắng cay...


#3 geomechanic

geomechanic

    biết pan

  • Members
  • Pip
  • 5 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 10 March 2011 - 04:38 PM

Nhưng mà lệnh C thì chỉ vẽ được đường tròn trong mặt phẳng OXY thì phải, bài toán của mình ở đây là đường tròn trong không gian mà???
  • 0

#4 duy782006

duy782006

    PHẠM QUỐC DUY

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 2155 Bài viết
Điểm đánh giá: 1360 (rất tốt)

Đã gửi 10 March 2011 - 05:00 PM

Nhưng mà lệnh C thì chỉ vẽ được đường tròn trong mặt phẳng OXY thì phải, bài toán của mình ở đây là đường tròn trong không gian mà???

1/ Vẽ hình tròn trong mặt phẳng hiện hành rồi ném nó vào không gian bằng các lệnh: move,Rotate.
2/ Thay đổi mặt phẳng hiện hành cho ưng ý rồi vẽ hình tròn.
  • 0

Cứ ngỡ trần gian là cõi thật.Cho nên tất bật đến bây giờ.
Tạo hộp thoại bằng lisp My blog QUY ĐỊNH ĐẶT TÊN TOPIC TRONG CHUYÊN MỤC LISPD http://ktsduy.wordpress.com/
Để cám ơn chỉ cần nhấn rep_up.png
(Là nhấn vào nút đó phía bài viết của người ta í chứ đừng có nhè cái hình này mà nhấn miết đi nha :-D


#5 phamngoctukts

phamngoctukts

    biết lệnh adcenter

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 1107 Bài viết
Điểm đánh giá: 696 (tốt)

Đã gửi 10 March 2011 - 05:27 PM

Nhưng mà lệnh C thì chỉ vẽ được đường tròn trong mặt phẳng OXY thì phải, bài toán của mình ở đây là đường tròn trong không gian mà???

Thì bạn đưa mặt phẳng XOY về mặt phẳng cần vẽ. Để chuyển mặt phẳng bạn dùmg lệnh UCS.
  • 0
Tất cả vì sự phát triển của diễn đàn ...
Cám ơn đừng nói lời suông mà hãy nhấn Hình đã gửi!

#6 phamngoctukts

phamngoctukts

    biết lệnh adcenter

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 1107 Bài viết
Điểm đánh giá: 696 (tốt)

Đã gửi 10 March 2011 - 05:30 PM

1/ Vẽ hình tròn trong mặt phẳng hiện hành rồi ném nó vào không gian bằng các lệnh: move,Rotate.
2/ Thay đổi mặt phẳng hiện hành cho ưng ý rồi vẽ hình tròn.

@Bác Duy!
Trong không gian phải dùng lệnh rotate3d bác ạ.
  • 0
Tất cả vì sự phát triển của diễn đàn ...
Cám ơn đừng nói lời suông mà hãy nhấn Hình đã gửi!

#7 geomechanic

geomechanic

    biết pan

  • Members
  • Pip
  • 5 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 10 March 2011 - 06:18 PM

Cám ơn sự nhiệt tình trả lời của các bạn. Thế bây giờ mình có 1 số lượng lớn các đường tròn, liệu có cách nào để không phải làm thủ công thế này không nhỉ?
  • 0

#8 mr.nguyen08ql

mr.nguyen08ql

    biết lệnh text

  • Members
  • PipPipPipPip
  • 279 Bài viết
Điểm đánh giá: 59 (tàm tạm)

Đã gửi 10 March 2011 - 08:56 PM

Theo em là cách làm như bác Duy là nhanh thui,nếu số lượng lớn đường tròn của bạn cùng nằm trên một mặt phẳng.hoặc nhiều mặt phẳng song song.mình cũng hy vọng có cách nhanh hơn! hihi
  • 0

#9 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2646 Bài viết
Điểm đánh giá: 832 (rất tốt)

Đã gửi 10 March 2011 - 10:15 PM

Nhưng mà lệnh C thì chỉ vẽ được đường tròn trong mặt phẳng OXY thì phải, bài toán của mình ở đây là đường tròn trong không gian mà???

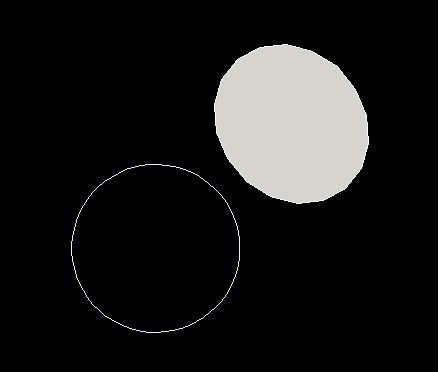

Hình đã gửi

Muốn vẽ mặt phẳng đường tròn trong không gian
1- Vẽ đường tròn có tọa độ tâm bất kỳ trong mặt phẳng phẳng XOY : lệnh C
2- Chọn đối tượng đường tròn >>> ấn Ctrl +1 >>> Thay tọa độ tâm bất kỳ về tọa độ tâm mong muốn: Center X =… Center X =…Center X =…
3- Rotate3D (tâm đường tròn là tâm xoay)
3- Vẽ mặt phẳng của đường tròn: Draw >>> region

( Nếu muốn vẽ hình tròn trên mặt phẳng bất kỳ của một vật thể nào đó, ta gắn hệ trục tọa độ vào đó để vẽ )
  • 0

Gió đưa cây cải về trời

Rau răm ở lại chịu lời đắng cay...


#10 duy782006

duy782006

    PHẠM QUỐC DUY

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 2155 Bài viết
Điểm đánh giá: 1360 (rất tốt)

Đã gửi 11 March 2011 - 06:59 AM

@Bác Duy!
Trong không gian phải dùng lệnh rotate3d bác ạ.

Quan niệm vẻ 3d của mình rất đơn giản cứ dùng tất các lệnh 2d kèm theo thay đổi linh hoạt mặt phẳng thao tác.
  • 0

Cứ ngỡ trần gian là cõi thật.Cho nên tất bật đến bây giờ.
Tạo hộp thoại bằng lisp My blog QUY ĐỊNH ĐẶT TÊN TOPIC TRONG CHUYÊN MỤC LISPD http://ktsduy.wordpress.com/
Để cám ơn chỉ cần nhấn rep_up.png
(Là nhấn vào nút đó phía bài viết của người ta í chứ đừng có nhè cái hình này mà nhấn miết đi nha :-D


#11 geomechanic

geomechanic

    biết pan

  • Members
  • Pip
  • 5 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 14 March 2011 - 07:53 PM

Cám ơn các ACE, mình vẫn thắc mắc thế này:
Sau khi vẽ được hình tròn trong kô gian 3D rồi, mỗi hình tròn là 1 mặt phẳng được bao bởi đường tròn là đường biên, những hình tròn cắt nhau "intersect" sẽ tạo ra 1 đoạn thẳng. Thế chúng ta có thể sử dụng lệnh hoặc mẹo gì để có thể vẽ được đoạn thẳng cắt nhau của 2 hình tròn đó?
  • 0

#12 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2646 Bài viết
Điểm đánh giá: 832 (rất tốt)

Đã gửi 14 March 2011 - 10:36 PM

Cám ơn các ACE, mình vẫn thắc mắc thế này:
Sau khi vẽ được hình tròn trong kô gian 3D rồi, mỗi hình tròn là 1 mặt phẳng được bao bởi đường tròn là đường biên, những hình tròn cắt nhau "intersect" sẽ tạo ra 1 đoạn thẳng. Thế chúng ta có thể sử dụng lệnh hoặc mẹo gì để có thể vẽ được đoạn thẳng cắt nhau của 2 hình tròn đó?

gõ L rồi vẽ giao tuyến giữa hai đường tròn
  • 0

Gió đưa cây cải về trời

Rau răm ở lại chịu lời đắng cay...


#13 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2646 Bài viết
Điểm đánh giá: 832 (rất tốt)

Đã gửi 15 March 2011 - 09:20 PM

@Bác Duy!
Trong không gian phải dùng lệnh rotate3d bác ạ.

Quan niệm vẻ 3d của mình rất đơn giản cứ dùng tất các lệnh 2d kèm theo thay đổi linh hoạt mặt phẳng thao tác.

Mỗi người có quan điểm khác nhau, cách làm việc cũng khác nhau, để cuối cùng đạt được cái năng suất vẽ cao vòi vọi.
Cách vẽ của em là chỉ vẽ trong một mặt phẳng: Rotate3D luôn trong mặt phẳng đó, vừa trực quan vừa nhanh nhiều tốt rẻ.
  • 0

Gió đưa cây cải về trời

Rau răm ở lại chịu lời đắng cay...


#14 phamngoctukts

phamngoctukts

    biết lệnh adcenter

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 1107 Bài viết
Điểm đánh giá: 696 (tốt)

Đã gửi 16 March 2011 - 12:22 AM

Cám ơn các ACE, mình vẫn thắc mắc thế này:
Sau khi vẽ được hình tròn trong kô gian 3D rồi, mỗi hình tròn là 1 mặt phẳng được bao bởi đường tròn là đường biên, những hình tròn cắt nhau "intersect" sẽ tạo ra 1 đoạn thẳng. Thế chúng ta có thể sử dụng lệnh hoặc mẹo gì để có thể vẽ được đoạn thẳng cắt nhau của 2 hình tròn đó?

Bạn có extrude 2 đường tròn đó lên 1 rồi dùng lệnh union, subtract, intersect... đều có thể lấy được đoạn giao giữa 2 đường tròn đó.
  • 0
Tất cả vì sự phát triển của diễn đàn ...
Cám ơn đừng nói lời suông mà hãy nhấn Hình đã gửi!

#15 anhcos

anhcos

    biết lệnh hatchedit

  • Advance Member
  • PipPipPipPip
  • 260 Bài viết
Điểm đánh giá: 170 (tàm tạm)

Đã gửi 16 March 2011 - 08:43 AM

Hình như bạn có hỏi mình cái này rồi thì phải, vì bạn có một số lượng lớn đường tròn, nên việc xử lý phải sử dụng đến công cụ lập trình:

- Đọc từ tập tin dữ liệu và tạo ra các đường tròn 3D với tâm, bán kính và vector chỉ phương trong AutoCAD. Đoạn này rất dễ làm.

- Xử lý 2 đường tròn bất kỳ,
+ nếu 2 đường này không giao nhau hoặc giao nhau tại 1 điểm, ta sẽ tìm giao giữa 2 mặt phẳng chứa 2 đường tròn này, giao này là 1 đường thẳng. Từ đường thẳng này ta tìm giao với 2 đường tròn còn lại để tìm ra 2 đường thẳng giao riêng biệt cho mục đích của bạn.
+ nếu 2 đường tròn giao nhau tại 2 điểm, cái này dùng hàm của CAD để tự xác định là nhanh nhất.
  • 0
