Chương trình được viết bằng AutoLISP, các bác dùng thử cho mình ý kiến :)

I. Cài đặt: rất đơn giản :rolleyes:
- Download chuơng trình Steel Statistic Tool v1.2.2
- Giải nén, chép các file style0.sld, style1.sld, style2.sld, style3.sld, style4.sld, style5.sld, style6.sldHiSST-Library.dwg vào thư mục Support của AutoCAD hoặc bất cứ thư mục nào AutoCAD hỗ trợ.
- Chép font romans.shx vào thư mục font của AutoCAD.
- File SST-Steel Statistic Tool.vlx có thể lưu ở đâu dễ nhớ để moi ra chạy.
- Gọi chương trình bằng lệnh SST.

II. Hướng dẫn nhanh:

* Giao diện chương trình:
Hình đã gửi

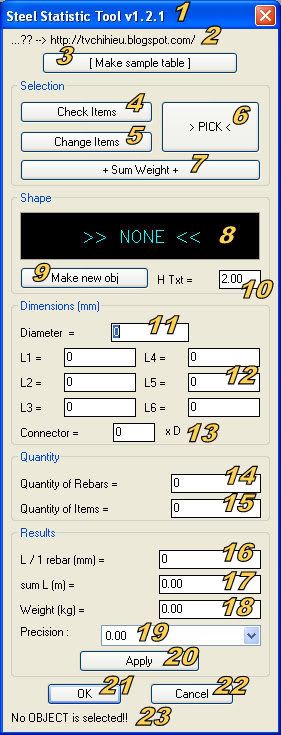

1- Tên chương trình và phiên bản, 2- Trang web hỗ trợ, 3- Tạo Bảng mẫu, 4- Kiểm tra số lượng cấu kiện, 5- Thay đổi số lượng cấu kiện cùng lúc cho nhiều đối tượng, 6- Chọn đối tượng chỉnh sửa, 7- Xuất bảng tổng khối lượng, 8- Hình dạng thép, 9- Tạo đối tượng mới với hình dạng thép hiện hành, 10- Chiều cao các Text trong đối tượng, 11- Đường kính thanh thép, 12- Các kích thước con, 13- Đoạn nối giữa 2 thanh thép (khi L>11.7m), 14- Số lượng thanh thép, 15- Số lượng cấu kiện, 16- Chiều dài một thanh, 17- Tổng chiều dài thép, 18- Tổng khối lượng thép, 19- Độ chính xác của kết quả, 20- Áp dụng các thay đổi vào đối tượng, 21- Áp dụng các thay đổi và thoát khỏi chương trình, 23- Hủy mọi thay đổi và thoát khỏi chương trình, 23- Dòng nhắc lỗi

* Cách sử dụng chương trình:
- Make sample table: tạo bảng thống kê mẫu với các kiểu thép cơ bản và các kiểu thép do người dùng định nghĩa.
Ngoài các kiểu thép cơ bản, có thể thêm kiểu thép mới vào bảng mẫu bằng cách mở file HiSST-Library.dwg được lưu trong thư mục mà AutoCAD hỗ trợ, dùng kiểu "Free Style" trong Shape để tạo kiểu, style này không có hình dạng thép (tự vẽ theo ý muốn), chỉ có các thông số, cách tạo và edit đối tượng xem các bước tiếp theo.
- Tạo đối tượng mới: có 2 cách để tạo đối tượng
+ Dùng nút "Make new obj" để tạo các đối tượng đơn; truớc khi tạo đối tượng phải chọn kiểu thép bằng cách nhấn vào ô Shape (mặc định ban đầu là >>NONE<<), một cửa số mới xuất hiện cho phép lựa kiểu thép, sau đó có thể thay đổi các thông số trong nhóm DimensionsQuantity hoặc có thể để bước sau chỉnh sửa cũng được. Bây giờ có thể nhấn nút "Make new obj" được rùi, cuối cùng là chọn vị trí đặt đối tượng. Lưu ý đến chiều cao chữ H Txt để tạo đối tượng có tỉ lệ phù hợp.
+ Nếu muốn tạo nhiều đối tượng cùng lúc, có thể dùng lệnh COPY hoặc ARRAY của AutoCAD, các thông số có thể điều chỉnh sau.
- Giờ tới bước EDIT
+ Nhấn nút >Pick< để chọn đối tượng, các thông số của đối tượng sẽ được hiển thị
+ Kiểu thép có thể thay đổi dễ dàng (trừ kiểu Free Style), làm giống như chọn kiểu thép khi tạo đối tượng mới ở bước trên.
+ Các giá trị trong phần Results sẽ được cập nhật khi có bất cứ sự thay đổi các thông số kích thước và số lượng thép.
+ Khi đã chỉnh sửa các thông số xong, nhấn Apply hoặc OK.
- Các tiện ích đi kèm:
+ Sum Weight: quét hết các đối tượng muốn tính tổng, sau đó chọn vị trí xuất Bảng tổng hợp khối lượng.
+ Check Items: quét các đối tượng, số cấu kiện của mỗi đối tượng sẽ được tạo ngay kế bên, mỗi giá trị khác nhau sẽ được đánh dấu màu khác nhau.
+ Change Items: nhập số lượng cấu kiện, sau đó quét qua các đối tượng muốn thay đổi.

* Viết thấy nhiều vậy chứ thao tác cũng đơn giản lắm ^_^!
