không biết làm sao vẽ cung R60,vì ko xác định được tâm


  • Please log in to reply
15 replies to this topic

#1 gamoihoc

gamoihoc

    biết pan

  • Members
  • Pip
  • 6 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 03 April 2011 - 12:58 PM

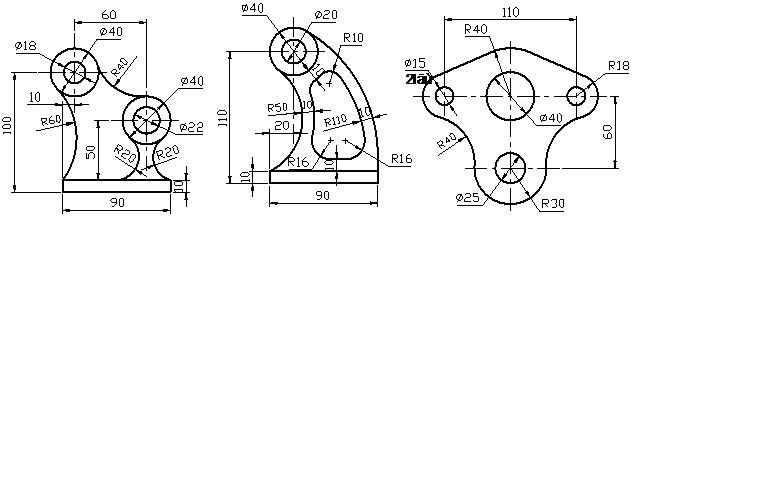

em vẽ hinh đầu tiên nhưng không biết làm sao vẽ cung R60,vì ko xác định được tâm.Mong các bác chỉ giáo,em xin cảm ơn
Hình đã gửi
  • 0

#2 tvgtyb08

tvgtyb08

    biết vẽ spline

  • Members
  • PipPip
  • 92 Bài viết
Điểm đánh giá: 10 (tàm tạm)

Đã gửi 03 April 2011 - 01:33 PM

Bạn không cần xác định tâm Trên Menu bạn chọn Tab Draw như sau:
Draw/Arc/Star, End, Radius.
Sau đó pick lần lượt vào vị trí 1 và 2 rồi gõ 60 (bán kính cung).
Hình đã gửi
  • 0

#3 gamoihoc

gamoihoc

    biết pan

  • Members
  • Pip
  • 6 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 03 April 2011 - 01:43 PM

Bạn không cần xác định tâm Trên Menu bạn chọn Tab Draw như sau:
Draw/Arc/Star, End, Radius.
Sau đó pick lần lượt vào vị trí 1 và 2 rồi gõ 60 (bán kính cung).
Hình đã gửi


mình cũng làm như vậy nhưng hình như ko đúng bạn ơi,vì đề nói là dùng lệnh circle,line.trim.fillet thôi
hơn nữa vẽ cách đó đo lại thì bán kính nó ko phải 60 :(
dù sao cũng tks bạn nhìu lắm
  • 0

#4 gamoihoc

gamoihoc

    biết pan

  • Members
  • Pip
  • 6 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 03 April 2011 - 01:48 PM

Bạn không cần xác định tâm Trên Menu bạn chọn Tab Draw như sau:
Draw/Arc/Star, End, Radius.
Sau đó pick lần lượt vào vị trí 1 và 2 rồi gõ 60 (bán kính cung).
Hình đã gửi


mình cũng làm như vậy nhưng hình như ko đúng bạn ơi,vì đề nói là dùng lệnh circle,line.trim.fillet thôi
hơn nữa vẽ cách đó đo lại thì bán kính nó ko phải 60 :(
dù sao cũng tks bạn nhìu lắm
  • 0

#5 gamoihoc

gamoihoc

    biết pan

  • Members
  • Pip
  • 6 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 03 April 2011 - 01:55 PM

p/s : cái cung R20 e vẽ cũng ko đc.bác nào giúp với.huhu
  • 0

#6 mr.nguyen08ql

mr.nguyen08ql

    biết lệnh text

  • Members
  • PipPipPipPip
  • 279 Bài viết
Điểm đánh giá: 59 (tàm tạm)

Đã gửi 03 April 2011 - 01:55 PM

hi, bạn dùng lệnh FILLET với r = 60 là đc thôi
  • 0

#7 gamoihoc

gamoihoc

    biết pan

  • Members
  • Pip
  • 6 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 03 April 2011 - 02:02 PM

hi, bạn dùng lệnh FILLET với r = 60 là đc thôi

fillet sao bạn? bạn nói rõ hơn đc ko?mình chưa hỉu lắm.tks bạn.
  • 0

#8 mr.nguyen08ql

mr.nguyen08ql

    biết lệnh text

  • Members
  • PipPipPipPip
  • 279 Bài viết
Điểm đánh giá: 59 (tàm tạm)

Đã gửi 03 April 2011 - 02:24 PM

:rolleyes:
  • 0

#9 phamthanhbinh

phamthanhbinh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 6009 Bài viết
Điểm đánh giá: 3113 (tuyệt vời)

Đã gửi 03 April 2011 - 02:31 PM

fillet sao bạn? bạn nói rõ hơn đc ko?mình chưa hỉu lắm.tks bạn.

Hề hề hê,
Vẽ cái cung r60 này không khó. Chỉ cần bạn chịu khó phân tích một chút là Ok thôi mà.
Thứ nhất cung này đi qua một điểm cố định cho trước . Vậy tâm nó nằm trên đường tròn có tâm là điểm cố định và bán kính là bán kính đã cho.
Thứ hai là nó tiếp xúc ngoài với một vòng tròn cho trước. Vậy tâm của nó phải nằm trên vòng tròn có tâm là tâm vòng tròn và bán kính là tổng bán kinh đã cho và bán kính của vòng tròn cho trước.
Hề hề hề,
Vẽ được hai cái vòng tròn nói trên là có cái tâm mà. Sau đó tha hồ bạn vẽ hỉ....
Cái cung R20 cũng làm tương tự mừ. Chuyện nhỏ như con thỏ rô ti hỉ???
  • 1
Chúc các quý Anh trên diễn đàn luôn khỏe, đẻ thêm được nhiều thứ để mót.

#10 gamoihoc

gamoihoc

    biết pan

  • Members
  • Pip
  • 6 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 03 April 2011 - 02:43 PM

Hề hề hê,
Vẽ cái cung r60 này không khó. Chỉ cần bạn chịu khó phân tích một chút là Ok thôi mà.
Thứ nhất cung này đi qua một điểm cố định cho trước . Vậy tâm nó nằm trên đường tròn có tâm là điểm cố định và bán kính là bán kính đã cho.
Thứ hai là nó tiếp xúc ngoài với một vòng tròn cho trước. Vậy tâm của nó phải nằm trên vòng tròn có tâm là tâm vòng tròn và bán kính là tổng bán kinh đã cho và bán kính của vòng tròn cho trước.
Hề hề hề,
Vẽ được hai cái vòng tròn nói trên là có cái tâm mà. Sau đó tha hồ bạn vẽ hỉ....
Cái cung R20 cũng làm tương tự mừ. Chuyện nhỏ như con thỏ rô ti hỉ???

hay wa'.thế mà nghĩ ko ra,tks bác nhìu nhìu nhé ^^
  • 0

#11 mr.nguyen08ql

mr.nguyen08ql

    biết lệnh text

  • Members
  • PipPipPipPip
  • 279 Bài viết
Điểm đánh giá: 59 (tàm tạm)

Đã gửi 03 April 2011 - 02:56 PM

Sr ! ban đầu em cũng nhầm !
nhưng mình đã biết đc điểmb tiếp xúc đâu bác!
  • 0

#12 ketxu

ketxu

    Copier - Paster - Editor

  • Moderator
  • PipPipPipPipPipPipPip
  • 5685 Bài viết
Điểm đánh giá: 2606 (tuyệt vời)

Đã gửi 03 April 2011 - 03:00 PM

Số 10 đó thôi bạn :)
  • 0

Thành viên nhóm CadMagic.
Mời bạn ghé thăm facebook nhóm - Page viết lisp theo yêu cầu  :
CAD MAGIC


#13 phamthanhbinh

phamthanhbinh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 6009 Bài viết
Điểm đánh giá: 3113 (tuyệt vời)

Đã gửi 03 April 2011 - 03:01 PM

Sr ! ban đầu em cũng nhầm !
nhưng mình đã biết đc điểmb tiếp xúc đâu bác!

Hề hề hề,
Không cần biết điểm tiếp xúc đâu bác ơi, cứ dựng hình theo bài toán phổ thông như vầy là nó khắc ra cái điểm tiếp xúc thôi bác ạ...
  • 0
Chúc các quý Anh trên diễn đàn luôn khỏe, đẻ thêm được nhiều thứ để mót.

#14 mr.nguyen08ql

mr.nguyen08ql

    biết lệnh text

  • Members
  • PipPipPipPip
  • 279 Bài viết
Điểm đánh giá: 59 (tàm tạm)

Đã gửi 03 April 2011 - 03:11 PM

Số 10 đó thôi bạn :)

ok. nhưng đó là khoảng lệch thôi anh à
  • 0

#15 phamngoctukts

phamngoctukts

    biết lệnh adcenter

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 1107 Bài viết
Điểm đánh giá: 696 (tốt)

Đã gửi 03 April 2011 - 03:28 PM

mình cũng làm như vậy nhưng hình như ko đúng bạn ơi,vì đề nói là dùng lệnh circle,line.trim.fillet thôi
hơn nữa vẽ cách đó đo lại thì bán kính nó ko phải 60 :(
dù sao cũng tks bạn nhìu lắm

Để cho bạn dễ hình dung mình up hình lên cho bạn co cai nhìn trực quan hơn (theo cách của bác Bình)
Hình đã gửi
  • 0
Tất cả vì sự phát triển của diễn đàn ...
Cám ơn đừng nói lời suông mà hãy nhấn Hình đã gửi!

#16 Detailing

Detailing

    biết lệnh imageclip

  • Members
  • PipPipPipPipPipPipPip
  • 667 Bài viết
Điểm đánh giá: 278 (khá)

Đã gửi 03 April 2011 - 03:41 PM

nice work,
mà cái đề bài quái nhỉ chỉ cho xài nhiêu đó lệnh -> Hạn chế khả năng tư duy của học viên.
Vì vậy mà trò ko bao giờ giỏi hơn thầy dc vì tối ngày cứ phải suy nghĩ coi ông thầy nghĩ gì và làm đúng theo ổng.
  • 0
