14 replies to this topic

[Tsubasa_92]

mình mới học autocad ,giao diện của autocad 2011 làm mình gặp khó khăn ,có cách nào chuyển autocad về giao diện cũ
có cách nào kéo thanh dimension xuống ô vẽ
cho xin giáo trình autocad 2011

Similar topics from web:
Hướng dẫn cách vẽ nhanh mô hình trong GeoSlop/GeoStudio. [Lưu ...
Phần mềm chuyển đổi từ .pdf sang .dwg
Cho hỏi về cách thay đổi lệnh tắt trong CAD [Lưu Trữ]
Cách xuất từ cad sang 3dmax
Lập mô hình! [Lưu Trữ]
Xuất ETABS sang Sap 2000
MIỀN KÝ ỨC
Chuyển model của tekla version cao quay về thấp. HELP!
Civil 3D 2011 [Lưu Trữ]
IMPORT/EXPORT
Đề nghị mọi người nên đọc cái topic cũ trước rồi ...
Ubuntu, Kubuntu | ZXC232-Phần mềm tự do nguồn mở – Free and ...
TH3D
Tài liệu sử dụng Chương trình Sap 2000
Tài liệu hướng dẫn làm game server cho phòng net ? | Máy chủ

[Nguyen Hoanh]

mình mới học autocad ,giao diện của autocad 2011 làm mình gặp khó khăn ,có cách nào chuyển autocad về giao diện cũ
có cách nào kéo thanh dimension xuống ô vẽ
cho xin giáo trình autocad 2011

Tại dòng command bạn gõ WSCURRENT sau đó gõ vào AutoCAD Classic rồi nhấn enter.

[hoan2182]

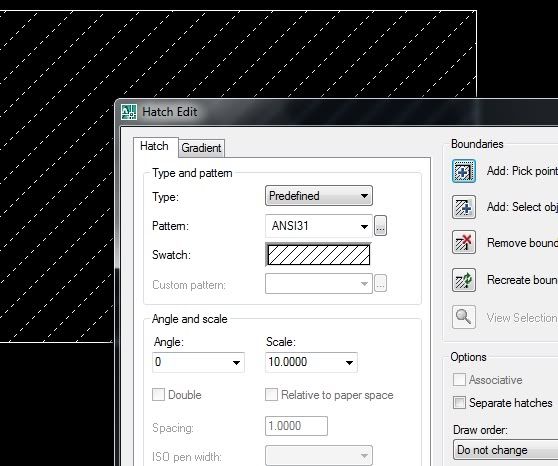

CAD2007 :chỉ cần nhấp đúp chuột vào Hatch hiện ra bảng trên chỉnh sửa tiện lợi. Ngoài ra nếu cần phải Hatch thêm ở chỗ khác nữa không cần phải gõ lệnh H, chỉ cần nhấp đúp chuột vào Hatch tương đương với gõ H để tô mặt cắt chỗ khác.

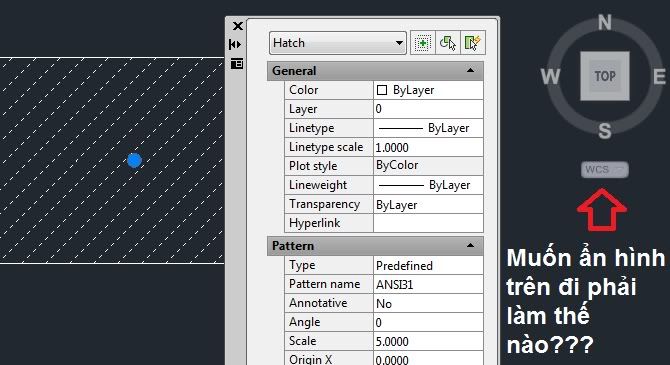

CAD2011: Khác với 2007 là nó hiện ra hình trên, chỉ dùng cho việc chỉnh sửa, không dùng cho việc Hatch thêm được.
Câu hỏi của em:
- Làm thế nào để nhấp chuột vào mặt cắt ở CAD2011 nó cũng hiện ra bảng Hatch như ở CAD2007
- Em muốn ẩn hình biểu tượng của CAD cho rộng màn hình

[hdg2318]

với cái biểu tượng cube, bạn có thể bỏ chọn trong khung màu đỏ ở hình bên dưới là được.
về hatch, bạn có thể dùng lệnh HE cho nhanh, đôi khi với máy cấu hình không tốt, double click sẽ hay bị đơ.

[hdg2318]

nếu muốn, bạn có thể làm như sau
- gõ lệnh CUI
- tìm đến mục DOUBLE CLICK
- tìm đến HATCH, sửa như hình vẽ.

[hoan2182]

Cảm ơn anh rất nhiều tiếc là em không nhấn dấu xanh (+) thêm được nữa.
Em đã làm được rồi, lệnh HE này tương đương với nhấn chuột hai lần vào mặt cắt. Nếu chỉ để chỉnh sửa lại Hatch thì cũng không cần phải cầu kỳ thế
Em sử dụng khi cần Hatch thêm chỗ khác mà kiểu Hatch tương tự

[maimaiyeuem80]

em lÀM mãi mà ko đc các anh ơi ~!! em dùng card 2010 khi hath nó ko hiển thị cho scale tỉ lệ nét !! và khi đánh h nó hiện ra
" "acadiso.pat" can't find file "!
rất mong các bác giúp em 1 tay !!

[Hai_YenLang]

em lÀM mãi mà ko đc các anh ơi ~!! em dùng card 2010 khi hath nó ko hiển thị cho scale tỉ lệ nét !! và khi đánh h nó hiện ra
" "acadiso.pat" can't find file "!
rất mong các bác giúp em 1 tay !!

Bạn xem bài viết:
http://www.cadviet.com/forum/index.php?showtopic=63545

[...]

Tại dòng command bạn gõ WSCURRENT sau đó gõ vào AutoCAD Classic rồi nhấn enter.

muốn trở lại giao diện ribbon thì làm thế nào hả bạn

[Chiron]

muốn trở lại giao diện ribbon thì làm thế nào hả bạn

Dùng lệnh ribbon.

[quansla]

Cảm ơn anh rất nhiều tiếc là em không nhấn dấu xanh (+) thêm được nữa.
Em đã làm được rồi, lệnh HE này tương đương với nhấn chuột hai lần vào mặt cắt. Nếu chỉ để chỉnh sửa lại Hatch thì cũng không cần phải cầu kỳ thế
Em sử dụng khi cần Hatch thêm chỗ khác mà kiểu Hatch tương tự

(defun c:chh (/ ENT1)


(SETVAR "CMDECHO" 0)
(setq Ent1 (entsel "\nSelect hatch: "))
(command "-bhatch")
(while (> (getvar "cmdactive") 0)
(command pause)
)
(command "._matchprop" Ent1 "_L" "")
(SETVAR "CMDECHO" 1)
(princ)
)

bạn có thể thử list này để copy mẫu hatch qua đối tượng khác
Sao trước em tự viết [code=auto:0] là được mà giờ lại phải nhấp biểu tượng CODE vậy mọi người(hix vẫn không chuyển qua thẻ code được., huhu)

Được chỉnh sửa bởi quansla on 23 June 2012 - 01:24 AM

[s2kaka]

CAD2007 :chỉ cần nhấp đúp chuột vào Hatch hiện ra bảng trên chỉnh sửa tiện lợi. Ngoài ra nếu cần phải Hatch thêm ở chỗ khác nữa không cần phải gõ lệnh H, chỉ cần nhấp đúp chuột vào Hatch tương đương với gõ H để tô mặt cắt chỗ khác.



CAD2011: Khác với 2007 là nó hiện ra hình trên, chỉ dùng cho việc chỉnh sửa, không dùng cho việc Hatch thêm được.
Câu hỏi của em:
- Làm thế nào để nhấp chuột vào mặt cắt ở CAD2011 nó cũng hiện ra bảng Hatch như ở CAD2007
- Em muốn ẩn hình biểu tượng của CAD cho rộng màn hình

nếu muốn, bạn có thể làm như sau
- gõ lệnh CUI
- tìm đến mục DOUBLE CLICK
- tìm đến HATCH, sửa như hình vẽ.

sao mình làm như vậy mà không dc??

[hantinh]

đối với các phiên bả cad có sử dụng robbin các hay nhất để chuyển mọi đinh dang robbin về giao diện cũ mà chúng ta đã uen bây lâu nay chỉ bằng 1 cú click chuột.

[Moihoccad_dasieu]

Chuẩn!

[Moihoccad_dasieu]

đối với các phiên bả cad có sử dụng robbin các hay nhất để chuyển mọi đinh dang robbin về giao diện cũ mà chúng ta đã uen bây lâu nay chỉ bằng 1 cú click chuột.

Chuẩn!
