cho mình hỏi một tí về cad 3d


  • Please log in to reply
12 replies to this topic

#1 tukt_37

tukt_37

    biết zoom

  • Members
  • Pip
  • 18 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 03 April 2011 - 08:55 PM

chào các bạn,mình biết vẽ cơ bản về cad 3D,nhưng mình băn khoăn một tí đó là vẽ CAD 3D,làmg sao để thể hiện được hình 3D như hình sau đây,ý mình là các đường khuất nó không thể hiện trên vật thể nhưng nhìn vào mình vẫn thấy khối 3D.
thanks diễn đàn.
hình nó đây: http://thitruonghaip...I_TAP_3D_21.jpg
  • 0

#2 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2646 Bài viết
Điểm đánh giá: 832 (rất tốt)

Đã gửi 03 April 2011 - 10:05 PM

chào các bạn,mình biết vẽ cơ bản về cad 3D,nhưng mình băn khoăn một tí đó là vẽ CAD 3D,làmg sao để thể hiện được hình 3D như hình sau đây,ý mình là các đường khuất nó không thể hiện trên vật thể nhưng nhìn vào mình vẫn thấy khối 3D.
thanks diễn đàn.
hình nó đây: http://thitruonghaip...I_TAP_3D_21.jpg

Không hiểu ý của anh???
Muốn "thể hiện được hình 3D như hình sau đây,ý mình là các đường khuất nó không thể hiện trên vật thể nhưng nhìn vào mình vẫn thấy khối 3D."không khó anh ạ! Sau khi vẽ 3D , chỉ việc vào View> Hiden là được.
Muốn hình 3D có nét khuất, anh vào chức năng tìm kiếm trên diễn đàn sẽ thấy!
  • 1

Gió đưa cây cải về trời

Rau răm ở lại chịu lời đắng cay...


#3 tukt_37

tukt_37

    biết zoom

  • Members
  • Pip
  • 18 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 03 April 2011 - 10:51 PM

Không hiểu ý của anh???
Muốn "thể hiện được hình 3D như hình sau đây,ý mình là các đường khuất nó không thể hiện trên vật thể nhưng nhìn vào mình vẫn thấy khối 3D."không khó anh ạ! Sau khi vẽ 3D , chỉ việc vào View> Hiden là được.
Muốn hình 3D có nét khuất, anh vào chức năng tìm kiếm trên diễn đàn sẽ thấy!

đúng rồi,thanks bạn,nhưng chưa hẳn đã thế, khi chọn hiden thì các trụ vẫn hiện các sọc kể trên mặt trụ đó,làm sao để hết các đường kẻ đó cũng giống hiden nhưng k mặt trụ là mặt trơn,k có sọc kẻ.
  • 1

#4 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2646 Bài viết
Điểm đánh giá: 832 (rất tốt)

Đã gửi 04 April 2011 - 01:16 AM

đúng rồi,thanks bạn,nhưng chưa hẳn đã thế, khi chọn hiden thì các trụ vẫn hiện các sọc kể trên mặt trụ đó,làm sao để hết các đường kẻ đó cũng giống hiden nhưng k mặt trụ là mặt trơn,k có sọc kẻ.

Chắc anh dùng CAD 2004
từ CAD 2007 đến CAD 2011 không đường kẻ sọc khi Hiden!
  • 1

Gió đưa cây cải về trời

Rau răm ở lại chịu lời đắng cay...


#5 tukt_37

tukt_37

    biết zoom

  • Members
  • Pip
  • 18 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 04 April 2011 - 10:59 PM

Chắc anh dùng CAD 2004
từ CAD 2007 đến CAD 2011 không đường kẻ sọc khi Hiden!

vẫn có sọc mà/hình nó đây:Hình đã gửi
  • 0

#6 tuoichuot84

tuoichuot84

    biết vẽ ellipse

  • Members
  • PipPip
  • 50 Bài viết
Điểm đánh giá: 5 (bình thường)

Đã gửi 24 July 2012 - 02:06 PM

vẫn có sọc mà/hình nó đây:Hình đã gửi

E không rõ Cad2007 lắm, bác thử gõ lệnh isolines rồi nhập cho biến số càng nhỏ thì càng đỡ bị đường sọc thì phải
  • 0
Tóc bạc ko thể hiện trí tuệ, nó chỉ là dấu vết của thời gian!

#7 kncam

kncam

    biết lệnh rotate

  • Members
  • PipPipPip
  • 133 Bài viết
Điểm đánh giá: 98 (tàm tạm)

Đã gửi 25 July 2012 - 05:43 AM

vẫn có sọc mà/hình nó đây:Hình đã gửi

DISPSILH= 1
  • 0
nongdan@sg

#8 kncam

kncam

    biết lệnh rotate

  • Members
  • PipPipPip
  • 133 Bài viết
Điểm đánh giá: 98 (tàm tạm)

Đã gửi 25 July 2012 - 05:53 AM

Muốn cho đường viền vòng tròn mịn hơn thì biến FACETRES= 10
Muốn thể hiện nét giao nhau giữa 2 vật thể 3D thì biến INTERSECTIONDISPLAY = ON
Muốn thể hiện các cạnh khuất của vật thể 3D thì biến OBSCUREDLTYPE= 2 -> nét Dashed (mặc định là 0 -> OFF: không thể hiện)
Muốn đổi qua màu đỏ các cạnh khuất của vật thể 3D thì biến OBSCUREDCOLOR = 1 (mặc định là 257->by Entity)

Nếu muốn tìm hiểu thêm các cách thể hiện thì vào Help của CAD và tra các biến hệ thống sau:
CACHEMAXFILES
CACHEMAXTOTALSIZE
CSHADOW
DRAGVS
FACETRES
HALOGAP
HIDEPRECISION
HIDETEXT
INTERSECTIONDISPLAY
LIGHTINGUNITS
OBSCUREDCOLOR
OBSCUREDLTYPE
SHADEDGE
SHADEDIF
SHADOWPLANELOCATION
VSEDGECOLOR
VSEDGEJITTER
VSEDGELEX
VSEDGEOVERHANG
VSEDGESMOOTH
VSEDGES
VSFACECOLORMODE
VSFACEHIGHLIGHT
VSFACEOPACITY
VSFACESTYLE
VSHALOGAP
VSINTERSECTIONCOLOR
VSINTERSECTIONEDGES
VSINTERSECTIONLTYPE
VSISOONTOP
VSLIGHTINGQUALITY
VSMATERIALMODE
VSMONOCOLOR
VSOBSCUREDCOLOR
VSOBSCUREDEDGES
VSOBSCUREDLTYPE
VSOCCLUDEDCOLOR
VSOCCLUDEDEDGES
VSOCCLUDEDLTYPE
VSSILHEDGES
VSSILHWIDTH
  • 1
nongdan@sg

#9 haanh

haanh

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2875 Bài viết
Điểm đánh giá: 1554 (rất tốt)

Đã gửi 25 July 2012 - 05:37 PM

vẫn có sọc mà/hình nó đây:Hình đã gửi

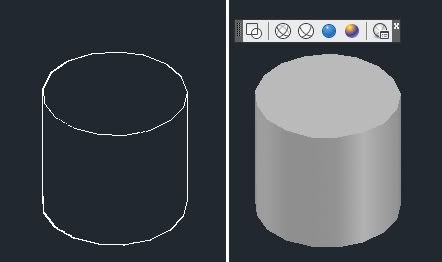

Hình đã gửi
Nếu hình khối chọn chế độ tô bóng theo biểu tượng quả cầu xanh hoặc vàng, khi Hidden sẽ không nổi lên các nét chéo.
Khi xem hình 3D nên chọn biểu tượng thứ 3, cạnh quả cầu xanh ( 3D Hidden Vitsual Style) ,nếu bản vẽ có dung lượng lớn, di chuyển bản vẽ sẽ dễ dàng hơn!
  • 0

“Sống trong đời sống cần có một tấm lòng / Để làm gì em biết không ? / Để gió cuốn đi, để gió cuốn đi...”


#10 Hantinhsaycad

Hantinhsaycad

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 1073 Bài viết
Điểm đánh giá: 376 (khá)

Đã gửi 17 September 2012 - 10:09 AM

Cũng thuộc về 3d có vấn đề này cho em hỏi tí
thông thường trên bản vẽ em trình bày hết bên model kể cả hình 3D, nhưng thấy có người trình bày bên layout có mấy điểm khó hiểu :
1. layout sao bị khóa chỉ là paper thôi không chuyển qua model trên layout được
2. các chi tiết rời họ vẽ bằng cách nào , bên model chỉ có khối 3d
Nhờ anh chị chỉ cho , xin cảm ơn
đây chỗ em nó ko hiểu ở đây: http://www.4shared.c...HNEYil/GHE.html
  • 1

Đừng để một ai chẳng nhận được gì khi rời chỗ bạn, cho dù bạn biết rằng không bao giờ gặp lại.

Ngạn ngữ Pháp


#11 Hantinhsaycad

Hantinhsaycad

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 1073 Bài viết
Điểm đánh giá: 376 (khá)

Đã gửi 17 September 2012 - 10:12 AM

http://www.cadviet.c.../112313_ghe.dwg
  • 0

Đừng để một ai chẳng nhận được gì khi rời chỗ bạn, cho dù bạn biết rằng không bao giờ gặp lại.

Ngạn ngữ Pháp


#12 hientv86

hientv86

    biết lệnh chamfer

  • Members
  • PipPipPipPip
  • 211 Bài viết
Điểm đánh giá: 47 (tàm tạm)

Đã gửi 17 September 2012 - 11:33 AM

Cũng thuộc về 3d có vấn đề này cho em hỏi tí
thông thường trên bản vẽ em trình bày hết bên model kể cả hình 3D, nhưng thấy có người trình bày bên layout có mấy điểm khó hiểu :
1. layout sao bị khóa chỉ là paper thôi không chuyển qua model trên layout được
2. các chi tiết rời họ vẽ bằng cách nào , bên model chỉ có khối 3d
Nhờ anh chị chỉ cho , xin cảm ơn
đây chỗ em nó ko hiểu ở đây: http://www.4shared.c...HNEYil/GHE.html

Haha sáng giờ ngồi coi mấy cái hình bên layout cứ tưởng layout bị khóa ,mò tùm lum cuối cùng biết bị lừa.Mấy cái hình bên layout người ta chỉ insert vào rồi đặt nằm lên trên trang giấy thôi chứ đã tạo veiwport đâu mà đòi chuyển qua model .
Còn mấy chi tiết rời theo mình là họ xuất qua hình chiếu bằng flatshot sau đó xóa hình rời đi,còn mấy cái nữa ko có trong block chắc copy từ file cad khác past qua thôi
  • 1

#13 Hantinhsaycad

Hantinhsaycad

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 1073 Bài viết
Điểm đánh giá: 376 (khá)

Đã gửi 17 September 2012 - 02:31 PM

Haha sáng giờ ngồi coi mấy cái hình bên layout cứ tưởng layout bị khóa ,mò tùm lum cuối cùng biết bị lừa.Mấy cái hình bên layout người ta chỉ insert vào rồi đặt nằm lên trên trang giấy thôi chứ đã tạo veiwport đâu mà đòi chuyển qua model .
Còn mấy chi tiết rời theo mình là họ xuất qua hình chiếu bằng flatshot sau đó xóa hình rời đi,còn mấy cái nữa ko có trong block chắc copy từ file cad khác past qua thôi

Cảm ơn anh , hóa ra cách trình bày bản vẻ cũng đa dạng không như trong giáo trình
như anh đã nói , em mò mẫn thấy các nét vẽ của chi tiết họ chỉ sử dụng 2 lần lệnh profile ?
