Mình vừa cài xong thằng Cad 2012, lệnh Array của cad2012 này thuận tiện hơn những bản trước đó, nhưng mình vẫn chưa biết cách sử dụng (ko chỉnh các thông số theo ý muốn được) . Có bạn nào sử dụng cad 2012 thì giúp mình rõ hơn về lệnh này với.

Cám ơn các bạn đã đọc bài

  • Vote tăng 2

Chia sẻ bài đăng này


Liên kết tới bài đăng
Chia sẻ trên các trang web khác

Mình vừa cài xong thằng Cad 2012, lệnh Array của cad2012 này thuận tiện hơn những bản trước đó, nhưng mình vẫn chưa biết cách sử dụng (ko chỉnh các thông số theo ý muốn được) . Có bạn nào sử dụng cad 2012 thì giúp mình rõ hơn về lệnh này với.

Cám ơn các bạn đã đọc bài

Bạn mở properties palette lên (Ctrl + 1) chọn array rồi sửa thông tin trên palette

  • Vote tăng 2

Chia sẻ bài đăng này


Liên kết tới bài đăng
Chia sẻ trên các trang web khác

Mình vừa cài xong thằng Cad 2012, lệnh Array của cad2012 này thuận tiện hơn những bản trước đó, nhưng mình vẫn chưa biết cách sử dụng (ko chỉnh các thông số theo ý muốn được) . Có bạn nào sử dụng cad 2012 thì giúp mình rõ hơn về lệnh này với.

Cám ơn các bạn đã đọc bài

Khi tạo ra 1 array thì bạn bấm vào ar đó xuất hiện 1 thanh array bar hiển ở trên màu xanh lá cây tha hồ mà chỉnh sửa. Đây là 2012 :D

  • Vote tăng 1

Chia sẻ bài đăng này


Liên kết tới bài đăng
Chia sẻ trên các trang web khác

cách của bạn Datailing có vẻ tổng quát, dùng cho chỉnh nhiều thứ khác cũng được, có lẽ áp dụng được.



Còn cách của bạn calendar08 mình vẫn chưa làm được. Nếu có ghé ngang lần nữa hy vọng bạn chỉ giúp mình rõ hơn.



Mình làm đại thử thì thấy lệnh array trong cad 2012 khi thực hiện rồi thì ko thể thao tác chỉnh sửa 1 đối tượng trong nhóm (cái đống mình tạo ra) vì khi chọn nó là lụm luôn nguyên 1 nhóm. Ko biết có cách nào tách nó ra ko nhỉ

Chia sẻ bài đăng này


Liên kết tới bài đăng
Chia sẻ trên các trang web khác

lệnh array của bạn đây:

Trích: http://coxuong89.blogspot.com/2011/06/lenh-array-trong-autocad-2012.html



*Đôi lời nhận xét về lệnh Array trong phiên bản AutoCAD V18.2:

AutoCAD 2012 đã có sự đổi mới về lệnh Array. Theo ý kiến chủ quan của riêng tôi thì sự đổi mới này giúp ta vẽ nhanh hơn nhiều so với lệnh Array trong các phiên bản của AutoCAD trước đó. Bởi vì lệnh Array trong AutoCAD 2012 thực hiện tại các dòng nhắc lệnh, ví dụ như trải đối tượng theo hàng và cột thì ta cứ nhập lệnh rồi cứ thế nhập số hàng, số cột, khoảng cách hàng, khoảng cách cột trên dòng nhắc lệnh của AutoCAD 2012.

*Hướng dẫn dùng lệnh Array trong AutoCAD 2012:

Khi bạn nhập lệnh Array, AutoCAD có 3 lựa chọn:

1. Trải đối tượng theo hàng và cột (Rectangular)

2. Trải đối tượng theo đường spline (Path)

3. Trải đối tượng theo đường tròn (Polar)

Ví dụ: Trải đối tượng theo hàng và cột, lựa chọn Rectangular

Trình tự như sau:

+ Gõ lệnh Array và chọn đối tượng rồi lựa chọn kiểu trải là Rectangular, rồi chọn 1 điểm trên đối tượng.

+ Lựa chọn Count (lệnh tắt là C) để nhập số đối tượng trên 1 hàng và số đối tượng trên 1 cột.

+ Nhập số đối tượng trên 1 hàng

+ Nhập số đối tượng trên 1 cột

+ Lựa chọn Spacing để nhập khoảng cách giữa các hàng và cột, gõ S rồi enter.

+ Nhập khoảng cách giữa các hàng

+ Nhập khoảng cách giữa các cột

+ Lựa chọn Exit để kết thúc lệnh Array

Giải thích:

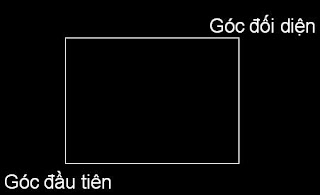

Bạn nhập lệnh Array (AR) rồi chọn đối tượng, sau đó AutoCAD sẽ yêu cầu bạn chọn 1 trong 3 cách trải đối tượng (Rectangular, Path, Polar), bạn kích chuột chọn Rectangular rồi chọn 1 điểm trên đối tượng (đây là điểm xác định góc đầu tiên của hình chữ nhật tạo bởi các đối tượng ngoài cùng).

AutoCAD sẽ yêu cầu bạn xác định góc đối diện với góc đầu tiên của hình chữ nhật tạo bởi các đối tượng ngoài cùng hoặc bạn có các chọn lựa Base point, Angle, Count (quan tâm đến chọn lựa Count này, tôi sẽ nói ngay dưới đây và bạn sẽ thấy sự tiện lợi của AutoCAD ở đây)




Nếu bạn kích chuột chọn góc đối diện thì AutoCAD sẽ để mặc định số lượng đối tượng và khoảng cách giữa các cột và hàng. Bạn có thể sửa lại bằng cách sau khi trải xong bạn chọn vào các đối tượng đã trải rồi sửa trên Ribbon.

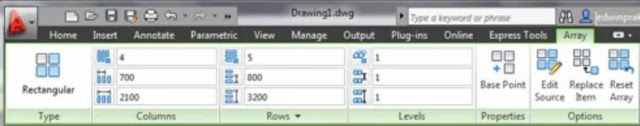

1.JPG Nhưng nếu làm thế này thì không tiện lợi 1 chút nào cả. Bạn hãy chọn chọn lựa Coutn (gõ tắt là C), AutoCAD sẽ yêu cầu bạn nhập số đối tượng trên 1 hàng (Enter number of rows) và nhập số đối tượng trên 1 cột (Enter number of columns).

Rồi tiếp đến AutoCAD hỏi nhập góc đối diện hay chọn nhập khoảng cách giữa hàng và cột Spacing, lệnh tắt là S. Bạn nhập S và enter.

Tiếp đến là bạn điền khoảng cách giữa hàng và cột và cuối dùng là exit để thoát lệnh Array.

Video hướng dẫn thực hiện lệnh Array với chọn lựa Rectangular







Video hướng dẫn thực hiện lệnh Array với chọn lựa Polar và Path





Chúc các bạn thành công (^.^)

  • Vote tăng 3

Chia sẻ bài đăng này


Liên kết tới bài đăng
Chia sẻ trên các trang web khác

sao mình dùng lệnh trim cắt hình khi làm array xong không được? bạn nào biết chỉ mình với :|





dùng lệnh xp để tách no ra đi bạn, rồi mới trim dc.

  • Vote tăng 1

Chia sẻ bài đăng này


Liên kết tới bài đăng
Chia sẻ trên các trang web khác

Thử lisp bên dưới:


(defun c:ar ( / ss p1 p2 therows thecols drows dcols)
	(vl-load-com)
	(setq ss (ssget))
	(setq p1 (getpoint " Specify first point: "))
	(setq p2 (getpoint p1 " Specify second point: "))
	(if (and p1 p2)
		(progn
			(if (= (car p1) (car p2))
				(setq therows 2 thecols 1 drows (- (cadr p2) (cadr p1)) dcols (- (cadr p2) (cadr p1)))
				(if (= (cadr p1) (cadr p2))
					(setq therows 1 thecols 2 drows (- (car p2) (car p1)) dcols (- (car p2) (car p1)))
					(setq therows 2 thecols 2 drows (- (cadr p2) (cadr p1)) dcols (- (car p2) (car p1)))
				)
			)
			(vla-sendcommand
				(vla-get-activedocument (vlax-get-acad-object))
				(strcat "array\rp\r\rR\rROW\r" (itoa therows) "\n" (rtos drows 2 10) "\n\nCOL\r" (itoa thecols) "\r" (rtos dcols 2 10) "\r\r")
			)
		)
	)
	(princ "\nwww.tankhanh.com.vn")
	(princ)
)

Chi tiết tại
http://www.cadviet.com/forum/topic/158911-cách-sử-dụng-array-mới-trong-autocad-với-lisp/
