Lệnh revolve trong cad ?


  • Please log in to reply
17 replies to this topic

#1 Kavie

Kavie

    biết pan

  • Members
  • Pip
  • 6 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 11 June 2011 - 11:25 PM

Em là sinh viên ngành xây dựng mới ra trường. Sếp em hiện nay có yêu cầu em nghiên cứu về tính thể tích của trụ cầu trong bản vẽ 2D ạ. Nhưng cái khó bây giờ là em phải chuyển sang hình khối trụ cầu 3D... Mà trước h em chỉ nghiên cứu về 2D chứ 3D thì chưa rành lắm ạ.

Em có tìm hiểu và biết được hình như lệnh cần sử dụng là revolve nhưng không sao search ra cách sử dụng lệnh này. Cách bác nào biết hoặc có tài liệu nào để tham khảo về lệnh này thì chỉ em với ạ.
  • 0

#2 pdle

pdle

    biết lệnh mtext

  • Members
  • PipPipPipPip
  • 286 Bài viết
Điểm đánh giá: 124 (tàm tạm)

Đã gửi 11 June 2011 - 11:34 PM

Em là sinh viên ngành xây dựng mới ra trường. Sếp em hiện nay có yêu cầu em nghiên cứu về tính thể tích của trụ cầu trong bản vẽ 2D ạ. Nhưng cái khó bây giờ là em phải chuyển sang hình khối trụ cầu 3D... Mà trước h em chỉ nghiên cứu về 2D chứ 3D thì chưa rành lắm ạ.

Em có tìm hiểu và biết được hình như lệnh cần sử dụng là revolve nhưng không sao search ra cách sử dụng lệnh này. Cách bác nào biết hoặc có tài liệu nào để tham khảo về lệnh này thì chỉ em với ạ.

Lệnh revolve dùng để tạo một khối 3D hoặc mặt trong không gian bằng cách xoay một khối kín và hở tương ứng quanh một trục nào đó. Anh có thể tham khảo help của AutoCAD :D
  • 0
Share your knowledge. It is a way to achieve immortality !

***

PS: Nếu bài viết của mình có ích, xin hãy "Bình chọn cho bài viết này" nhé :D

#3 mr.nguyen08ql

mr.nguyen08ql

    biết lệnh text

  • Members
  • PipPipPipPip
  • 279 Bài viết
Điểm đánh giá: 59 (tàm tạm)

Đã gửi 11 June 2011 - 11:37 PM

Em là sinh viên ngành xây dựng mới ra trường. Sếp em hiện nay có yêu cầu em nghiên cứu về tính thể tích của trụ cầu trong bản vẽ 2D ạ. Nhưng cái khó bây giờ là em phải chuyển sang hình khối trụ cầu 3D... Mà trước h em chỉ nghiên cứu về 2D chứ 3D thì chưa rành lắm ạ.

Em có tìm hiểu và biết được hình như lệnh cần sử dụng là revolve nhưng không sao search ra cách sử dụng lệnh này. Cách bác nào biết hoặc có tài liệu nào để tham khảo về lệnh này thì chỉ em với ạ.

Mình cũng không dùng 3D nhưng bít sơ thoy, Bạn thưc hiện lệnh revolve ( xoay quanh)
revolve ->Enter -> Select objects to revolve: chọn đối tượng muốn xoay
Specify axis start point or define axis by [Object/X/Y/Z] <Object> Hướng xoay Oj có 3 lựa chọn
Specify angle of revolution or [STart angle] <360>: góc xoay đối tượng quanh trục ở lựa chọn trên
  • 0

#4 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2646 Bài viết
Điểm đánh giá: 832 (rất tốt)

Đã gửi 12 June 2011 - 12:15 AM

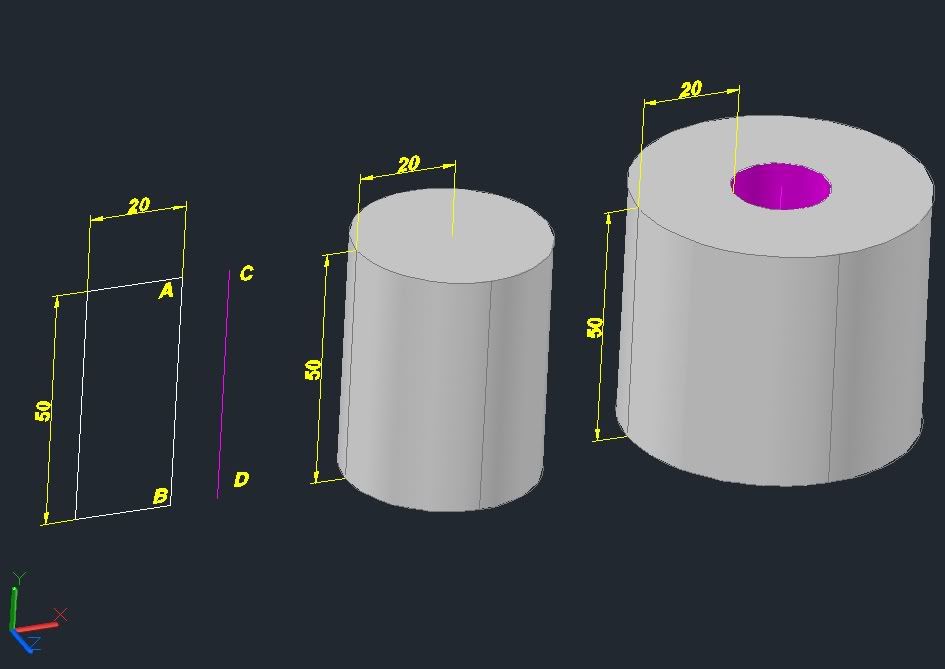

Ví dụ vẽ hình chữ nhật 20x50 và một đường thẳng song song với cạnh dài của hình chữ nhật.
1- Gõ lệnh : REV >>> chọn đối tượng là hình chữ nhật >> Chọn điểm A và B của của cạnh hình chữ nhật >> Được hình trụ đặc
2- Gõ lệnh : REV >>> chọn đối tượng là hình chữ nhật >> Chọn điểm C và D của đường thẳng mầu tím // với cạnh của hình chữ nhật >> Được hình trụ rỗng

Hình đã gửi

Command: rev REVOLVE
Current wire frame density: ISOLINES=4, Closed profiles creation mode = Solid
Select objects to revolve or [MOde]: 1 found
Select objects to revolve or [MOde]:
Specify axis start point or define axis by [Object/X/Y/Z] <Object>:
Specify axis endpoint:
Specify angle of revolution or [STart angle/Reverse/EXpression] <360>: (Mặc định vẽ hình trụ là 360, muốn vẽ nửa hình trụ nhập 180, 1/4 hình trụ nhập 90...)
Dimension disassociated.
Dimension disassociated.
  • 0

Gió đưa cây cải về trời

Rau răm ở lại chịu lời đắng cay...


#5 Kavie

Kavie

    biết pan

  • Members
  • Pip
  • 6 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 12 June 2011 - 12:38 AM

thanks các bác. Mình đã làm được rồi. Có vài điểm cần nghiên cứu thêm nhưng cơ bản là vẽ được rùi. Các bạn có biết tài liệu 3D nào hay hay thì cho mình xin với nhé.

Một lần nữa xin cám ơn :)
  • 0

#6 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2646 Bài viết
Điểm đánh giá: 832 (rất tốt)

Đã gửi 12 June 2011 - 02:33 PM

thanks các bác. Mình đã làm được rồi. Có vài điểm cần nghiên cứu thêm nhưng cơ bản là vẽ được rùi. Các bạn có biết tài liệu 3D nào hay hay thì cho mình xin với nhé.

Một lần nữa xin cám ơn :)

Lệnh Rve có thể vẽ được hình tròn xoay có hình dạng bất kỳ. Xoay hình phẳng quanh một trục cố định, sẽ được khối solid. Xoay đường thẳng hoặc đường cong quanh một trục sẽ được mặt tròn xoay REVOLVEDSURFACE
  • 0

Gió đưa cây cải về trời

Rau răm ở lại chịu lời đắng cay...


#7 Kavie

Kavie

    biết pan

  • Members
  • Pip
  • 6 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 13 June 2011 - 08:17 AM

Cái trụ cầu em có hình dạng như vầy. Mà em xoay quanh cái mép ngoài thì có vẻ chưa hợp lí lắm. Anh hoàn có thể chỉ em cách xác định trục xoay cho hình không ạ.

Em xin up bản vẽ hình dạng trụ lên 2D lên cho mọi người xem thử

http://www.mediafire...tkhmrg38oo25mgv
  • 0

#8 Kavie

Kavie

    biết pan

  • Members
  • Pip
  • 6 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 13 June 2011 - 08:29 AM

Cái trụ cầu em có hình dạng như vầy. Mà em xoay quanh cái mép ngoài thì có vẻ chưa hợp lí lắm. Anh hoàn có thể chỉ em cách xác định trục xoay cho hình không ạ.

Em xin up bản vẽ hình dạng trụ lên 2D lên cho mọi người xem thử

http://www.mediafire...tkhmrg38oo25mgv
  • 0

#9 Kavie

Kavie

    biết pan

  • Members
  • Pip
  • 6 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 13 June 2011 - 08:38 AM

Mình vừa nảy ra 1 cách làm này không bie1t có đúng ko. Các bác đọc rùi góp ý giùm nha.

Bản vẽ hình trụ trên mình chỉ vẽ 1/2. Sau đó cho hình quay quanh trục AB như hình vẽ sau

http://www.mediafire...3myg5a8t2wl92fz
  • 0

#10 mr.nguyen08ql

mr.nguyen08ql

    biết lệnh text

  • Members
  • PipPipPipPip
  • 279 Bài viết
Điểm đánh giá: 59 (tàm tạm)

Đã gửi 13 June 2011 - 08:47 AM

Cái trụ cầu em có hình dạng như vầy. Mà em xoay quanh cái mép ngoài thì có vẻ chưa hợp lí lắm. Anh hoàn có thể chỉ em cách xác định trục xoay cho hình không ạ.

Em xin up bản vẽ hình dạng trụ lên 2D lên cho mọi người xem thử

http://www.mediafire...tkhmrg38oo25mgv

Chưa hợp lý là sao bác.Theo mình là nếu bác muốn làm cái trục cầu như vậy thì cứ thao tác như bình thường thoy.có thể tạo trụ đặc là Solid thì tạo cái 2D kia dạng mặt Region roy revolve hoặc dạng mặt... tùy bác.
Hình đã gửi

Hình đã gửi
  • 0

#11 mr.nguyen08ql

mr.nguyen08ql

    biết lệnh text

  • Members
  • PipPipPipPip
  • 279 Bài viết
Điểm đánh giá: 59 (tàm tạm)

Đã gửi 13 June 2011 - 08:51 AM

Mình vừa nảy ra 1 cách làm này không bie1t có đúng ko. Các bác đọc rùi góp ý giùm nha.

Bản vẽ hình trụ trên mình chỉ vẽ 1/2. Sau đó cho hình quay quanh trục AB như hình vẽ sau

http://www.mediafire...3myg5a8t2wl92fz

Hơ hơ hơ ..! cái đó là tất nhiên roy. :rolleyes:
  • 0

#12 Kavie

Kavie

    biết pan

  • Members
  • Pip
  • 6 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 13 June 2011 - 10:25 AM

Hì hì, mình vẫn còn là tay mơ trong lĩnh vực 3D này. Bắt tay vào làm rồi thì mới thấy là không thể chỉ dùng lệnh rev là giải quyết được vấn đề :(. Minh sẽ nghiên cứu tiếp và hỏi các bác sau nhé :(
  • 0

#13 vinhct

vinhct

    biết vẽ line

  • Members
  • PipPip
  • 24 Bài viết
Điểm đánh giá: 5 (bình thường)

Đã gửi 07 June 2012 - 11:38 PM

Xem bài viết này đi bạn. Rất dễ hiểu

Lệnh REVOLVE trong AutoCAD - Tạo khối có dạng tròn xoay
  • 0

#14 NhoNha

NhoNha

    biết zoom

  • Members
  • Pip
  • 16 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 08 June 2012 - 09:28 AM

sao bạn không dùng những phần mền 3d khác có phải nhanh hơn ko,như solidworks chẳng hạn.pm này sẽ giúp bạn vẽ 3d và tính toán thuận tiện hơn!
  • 0

#15 vinhct

vinhct

    biết vẽ line

  • Members
  • PipPip
  • 24 Bài viết
Điểm đánh giá: 5 (bình thường)

Đã gửi 10 June 2012 - 08:28 PM

cad 3d dành cho ngững bạn đang có sẵn kiến thức về AutoCAD 2D. nên chuyển 3D cũng khá thuận lợi. dĩ nhiên ko bằng các phần mềm chuyên dụng, nhưng cũng là giải pháp
  • 0

#16 hgiap1993

hgiap1993

    biết pan

  • Members
  • Pip
  • 7 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 28 March 2015 - 08:19 PM

Mình muốn đục lổ trên các mặt 3d được vẽ bằng lênh Rev được không vậy các bác


  • 0

#17 haanh

haanh

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2875 Bài viết
Điểm đánh giá: 1554 (rất tốt)

Đã gửi 28 March 2015 - 10:51 PM

Mình muốn đục lổ trên các mặt 3d được vẽ bằng lênh Rev được không vậy các bác



Lệnh REV không đục khoét được lỗ trên khối 3D

Muốn đục khoét phải dùng lệnh Presspull!

Xem bài viết về cách sử dụng lệnh Presspull:

http://www.cadviet.c...-do-vui/page-67

http://www.cadviet.c...-do-vui/page-70


  • 0

“Sống trong đời sống cần có một tấm lòng / Để làm gì em biết không ? / Để gió cuốn đi, để gió cuốn đi...”


#18 snacktom

snacktom

    biết pan

  • Members
  • Pip
  • 5 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 29 March 2015 - 06:35 PM

Cái trụ cầu em có hình dạng như vầy. Mà em xoay quanh cái mép ngoài thì có vẻ chưa hợp lí lắm. Anh hoàn có thể chỉ em cách xác định trục xoay cho hình không ạ.

Em xin up bản vẽ hình dạng trụ lên 2D lên cho mọi người xem thử

http://www.mediafire...tkhmrg38oo25mgv



kẻ 1 đường trục cắt đôi trụ cầu ra. rồi rev quanh trục đó là được
