#441 hoanglongptbt

hoanglongptbt

    biết zoom

  • Members
  • Pip
  • 12 Bài viết
Điểm đánh giá: 4 (bình thường)

Đã gửi 13 January 2010 - 12:36 AM

Dạo qua Topic, mình thấy khi tùy biến Spline, để tạo phương thẳng đứng ở đầu mút, các bạn thường vẽ thêm Centerlline ở đầu mút đó, và sau đó gán ràng buột tiếp tuyến (theo Tutorial). Mình cho rằng như vậy khá mất thời gian nên xin chia sẻ một kinh nghiệm nho nhỏ như sau, nếu ai biết rồi thi thông cảm nha ^^

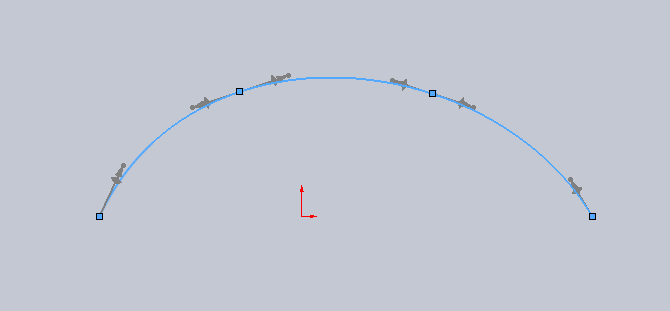

Ta có đường Spline như sau:
Hình đã gửi

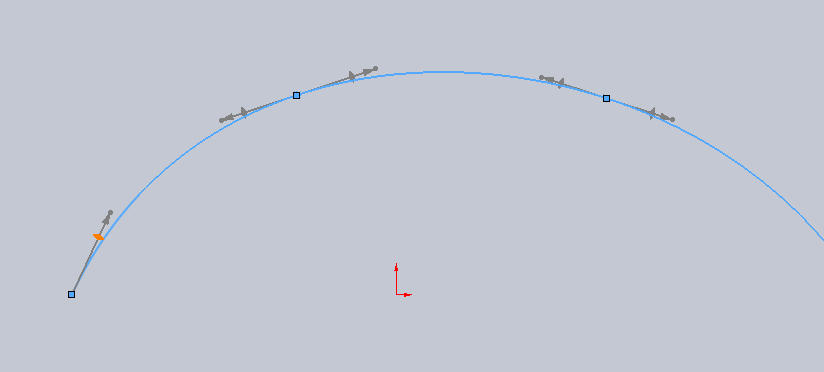

Nhấp vào "nút" tùy chọn phương cho Spline nằm ở đâu mút (nút màu cam như hình)
Hình đã gửi
Chọn ràng buột thẳng đứng trong hộp thoại Option
Hình đã gửi

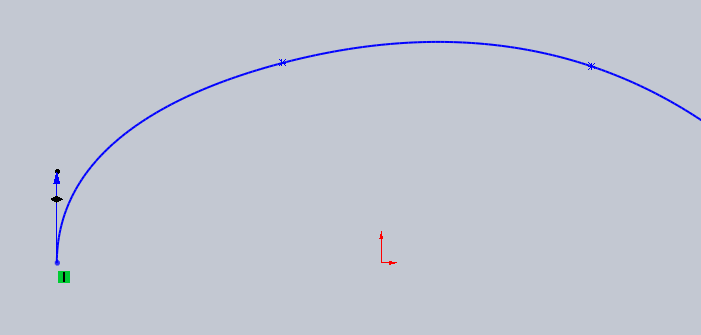

Kết quả
Hình đã gửi
Với phương ngang, các bạn làm tương tự.
Thân!
  • 1

#442 thucad

thucad

    biết pan

  • Members
  • Pip
  • 7 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 13 January 2010 - 12:14 PM

Em cũng góp bài tập 1 tí
các bác đan dùm em đũa (nan hoa )chiếc bánh xe này với
http://www.cadviet.c...2/banh_xe_1.jpg
  • 0

#443 thucad

thucad

    biết pan

  • Members
  • Pip
  • 7 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 13 January 2010 - 12:19 PM

Hình đã gửi
lại xin hỏi mọi người 1 chút lệnh Circular Pattern chọn trục như thế nào nhỉ trong solid word
  • 0

#444 hoanglongptbt

hoanglongptbt

    biết zoom

  • Members
  • Pip
  • 12 Bài viết
Điểm đánh giá: 4 (bình thường)

Đã gửi 13 January 2010 - 03:25 PM

Em cũng góp bài tập 1 tí
các bác đan dùm em đũa (nan hoa )chiếc bánh xe này với
http://www.cadviet.c...2/banh_xe_1.jpg

Bạn gửi cho mình cái hình cuối cùng mà bạn muốn đạt được nhé. Thân
  • 0

#445 thucad

thucad

    biết pan

  • Members
  • Pip
  • 7 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 13 January 2010 - 06:34 PM

Bạn gửi cho mình cái hình cuối cùng mà bạn muốn đạt được nhé. Thân


được thôi nhưng chỉ vẽ đến đấy thôi còn phần đũa vẽ cũng chưa vừa ý chỉ vẽ sketch thôi
vành ngoài có 36 lỗ =tổng có 36 đũa , còn mai ơ thì 18 lỗ cho 2 bên bạn ạ . mình vẽ trên solid edge đấy còn trên solid word chỉ hình trưốc thôivì lệnh plane trong ấy chưa hiểu :cheers:
Hình đã gửi
[url="http://www.cadviet.c.../banh_xe3.jpg"]Hình đã gửi
  • 0

#446 hoanglongptbt

hoanglongptbt

    biết zoom

  • Members
  • Pip
  • 12 Bài viết
Điểm đánh giá: 4 (bình thường)

Đã gửi 13 January 2010 - 11:26 PM

Em cũng góp bài tập 1 tí
các bác đan dùm em đũa (nan hoa )chiếc bánh xe này với
http://www.cadviet.c...2/banh_xe_1.jpg

Mình có thể vẽ cho bạn, nhưng không biết phải trình bày thế nào cả ^^. Bạn có thể down file thực hành của mình về xem thử. Vì mình không có kích thước cụ thể nên chỉ vẽ đại khái thôi, bạn có thể sửa lại cho đúng kích thước bạn muốn. Thân
Hình đã gửi
http://www.mediafire.com/?2myqzlm2qyf
  • 0

#447 hoanglongptbt

hoanglongptbt

    biết zoom

  • Members
  • Pip
  • 12 Bài viết
Điểm đánh giá: 4 (bình thường)

Đã gửi 13 January 2010 - 11:27 PM

Mình có thể vẽ cho bạn, nhưng không biết phải trình bày thế nào cả ^^. Bạn có thể down file thực hành của mình về xem thử. Vì mình không có kích thước cụ thể nên chỉ vẽ đại khái thôi, bạn có thể sửa lại cho đúng kích thước bạn muốn. Thân
Hình đã gửi
http://www.mediafire.com/?2myqzlm2qyf

Do mình dùng SolidWorks 2010 nên sợ bạn không đọc được. Hơn nữa, do hôm qua mình vẫn chưa tưởng tượng được cách đan nên kết quả là mình đã đan sai. Hôm nay, sau khi ngâm cứu cái bánh xe thực tế, mình xin trình bày lại cách làm đơn giản hơn. (có điều cách trình bày của mình còn dở, mong bạn thông cảm, nếu còn thắc mắc chỗ nào, bạn cứ hỏi lại). Thân
Trên Front Plane, vẽ Sketch như sau:
Hình đã gửi
Bạn lưu ý ràng buột thẳng hàng giữa tâm đường tròn và gốc tọa độ để có thể sử dụng Top Plane về sau này
Tạo Revolved Surface trên cơ sở Sketch vừa tạo, và tạo bề dày cho nó (Thicken)
Hình đã gửi
Trên Front Plane, vẽ đường tròn đường kính 2 mm, tâm trùng với gốc tọa độ
Hình đã gửi
Extruded Cut và Pattern (số lượng Patern là 36)
Hình đã gửi
Tạo tiếp hình như sau
Hình đã gửi
Trên Top Plane vẽ Sketch như sau (lưu ý ràng buột thẳng hàng giữa tâm đường tròn và gốc tọa độ)
Hình đã gửi
Extruded Cut theo hướng lên trên và Pattern (số lượng 18)
Hình đã gửi
Trên Front Plane vẽ Sketch như sau
Hình đã gửi
Extruded Cut theo hướng xuống dưới và Pattern (số lượng 18)
Hình đã gửi
Tạo một Plane vuông góc với Top Plane và đi qua 2 điểm: tâm đường tròn trên may-ơ và tâm đường tròn trên vành mà bạn sẽ đan nan hoa.
(Hình nhìn từ trên xuống và Hình nhìn theo phương thức Isometric)
Hình đã gửi
Hình đã gửi
Đưa về khung nhìn phẳng và tạo một Sketch như sau
Hình đã gửi
Dùng lệnh Sweep được hình sau
Hình đã gửi
Pattern với số lượng là 9
Hình đã gửi
Phần còn lại bạn làm tương tự và bạn cũng có thể tự làm các phần đơn giản khác để được bánh xe hoàn chỉnh. Bạn chú ý cách đan đúng qui cách như sau (hoặc bạn cũng có thể tham khảo trên bánh xe thực tế)
Hình đã gửi
  • 2

#448 thucad

thucad

    biết pan

  • Members
  • Pip
  • 7 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 14 January 2010 - 06:11 PM

Hình đã gửi
[/quote]
đúng là cái này đấy
nhưng mà mình vẽ các bánh ngắn hơn vẽ sketch tất cả vành mai ơ rồi revolves và ve đũa ,Extruded Cut kô cần thiết (hình mình gởi có Extruded Cut chỉ cho rễ nhìn, hình dung ). Nhưng kô sao rất đẹp
(Bạn lưu ý ràng buột thẳng hàng giữa tâm đường tròn và gốc tọa độ để có thể sử dụng Top Plane về sau này) chỗ này mình kô hiểu lắm ,tại sao phải dàng buộc (Add Relation ) có phải nó kô nó dùng khi nào vai trò của nó , Bạn dùng solid words 2010 à ,mình dùng 2006 đúng là bạn gởi file mình kô mở đc , cho mình hỏi bạn cài thề nào mình đã có solid word 2010 sp00 nhưng cài đc nhưng chạy thì kô nò báo lỗi bản quyền đã chạy crak và copy file *dll vào rồi bạn hỗ trợ 1 tí tại sao nhé ! cảm ơn bạn trước
:cheers:
  • 0

#449 hoanglongptbt

hoanglongptbt

    biết zoom

  • Members
  • Pip
  • 12 Bài viết
Điểm đánh giá: 4 (bình thường)

Đã gửi 14 January 2010 - 10:11 PM

(Bạn lưu ý ràng buột thẳng hàng giữa tâm đường tròn và gốc tọa độ để có thể sử dụng Top Plane về sau này) chỗ này mình kô hiểu lắm ,tại sao phải dàng buộc (Add Relation ) có phải nó kô nó dùng khi nào vai trò của nó
:cheers:

Mục đích của ràng buộc chỗ này là để Front Plane sẽ nằm ngay giữa mô hình thiết kế, trong đa số trường hợp, việc làm này sẽ giúp ta khỏi phải tạo thêm một mặt phẳng mới trong các công việc lấy đối xứng... việc này cũng có ích khi sử dụng các Mate trong môi trường Assembly. Nhưng trong trường hợp này, sau khi xem lại, lại thấy không cần thiết lằm ^^
Về SolidWorks 2010 mình cài và crack bình thường. Bạn thử tải crack này về và crack lại xem sao. Thân
http://www.mediafire.com/?zzgmzjz5q0m
  • 0

#450 thucad

thucad

    biết pan

  • Members
  • Pip
  • 7 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 16 January 2010 - 05:51 PM

Mình đã tải crak của bản rôi cũng như của mình .liệu cà phải cầu hình kô ,máy của mình đời cũ PIII thôi ram 384,
Vậy mìn biết tại sao phải ràng buộc rối.Hôm wa mình có tai phần Tutorial solid words 2006 dịch sang tiềng việt ở diiễn đàn và làm đến cái bản lề nhưng đền trang 50 thì kho hiểu và kô tìm thầy (Extend Entities)
ở chỗ nào xin hỏi nó ở đâu ạHình đã gửi
  • 0

#451 hoanglongptbt

hoanglongptbt

    biết zoom

  • Members
  • Pip
  • 12 Bài viết
Điểm đánh giá: 4 (bình thường)

Đã gửi 16 January 2010 - 06:57 PM

@thucad: vậy là do cấu hình của máy rồi bạn à, vì SoidWorks 2010 yêu cầu Ram tối thiểu là 1GB.
Về lệnh Extend Entities, bạn làm như sau: Vào Tools -> Sketch Tools -> Extend
Thân
  • 0

#452 nxlong2005

nxlong2005

    Chưa sử dụng CAD

  • Members
  • Pip
  • 1 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 22 January 2010 - 02:52 PM

mình có chi tiết này, mặc dù vẽ được ra cái hình. Nhưng làm thủ công rất nhiều nên kô ưng ý (cắt từng mảng nhỏ). Ai có thể giải quyết được giúp mình với. Mình xin mạn phép up hình và file. Thanks.
http://www.mediafire...qzovy/part4.jpg
http://www.mediafire...jd/Part4.SLDPRT

Mình cũng tự mày mò nên cũng còn gà lắm
  • 0

#453 trailamthao

trailamthao

    Chưa sử dụng CAD

  • Members
  • Pip
  • 4 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 10 February 2010 - 05:36 AM

chào các bác em co cau hoi này muốn hỏi , sau khi tạo xong 1 forming tool rồi sau đó đem dập tạo hình em muốn xoay cái forming tool đó trên phôi đi 1 góc nào đó thì làm thế nào, thank
  • 0

#454 dinhdung

dinhdung

    Chưa sử dụng CAD

  • Members
  • Pip
  • 1 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 01 March 2010 - 04:53 PM

Mình tham gia chủ đề này với. Mình muốn tìm hiểu về phần thiết kế vật liệu dạng tấm
  • 0

#455 tommy_ngo

tommy_ngo

    biết zoom

  • Members
  • Pip
  • 10 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 02 March 2010 - 06:48 AM

Hình đã gửi

Hình đã gửi


Tôi mới học về SW, nhờ các bạn giúp đỡ. Tôi muốn vẽ hình như ảnh phía trên, tôi cần phải làm những thao tác gì, lệnh gì ?.

Tôi đang rất cần để làm đề tài của mình, vậy bạn nào có kinh nghiệm thì trả lời. Cám ơn.
  • 0

#456 tommy_ngo

tommy_ngo

    biết zoom

  • Members
  • Pip
  • 10 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 02 March 2010 - 07:12 AM

Hình đã gửi

Và cuối cùng là ghép 1 nửa cái hình tàu lượn phía trên kia với 1 cái hộp chữ nhật, giồng như hình trên để thay thế cho quả tên lửa phía trong. Ta phải vẽ như thế nào?, các bác giúp em, em cần gấp gấp.

Cám ơn các bác.
  • 0

#457 tommy_ngo

tommy_ngo

    biết zoom

  • Members
  • Pip
  • 10 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 02 March 2010 - 05:25 PM

Các bác trả lời em giùm 2 câu hỏi trên, em đang gấp gấp lắm ạ. Thanks
  • 0

#458 ssg

ssg

    biết lệnh adcenter

  • Vip
  • PipPipPipPipPipPipPip
  • 1228 Bài viết
Điểm đánh giá: 1087 (rất tốt)

Đã gửi 03 March 2010 - 08:16 AM

Các bác trả lời em giùm 2 câu hỏi trên, em đang gấp gấp lắm ạ. Thanks

Các dạng vật thể như của bạn dùng Lofted (solid hay surface đều được). Nói chung, nếu bề mặt có độ phức tạp cao, dùng Lofted Surface hiệu quả hơn.
Thao tác cụ thể như thế nào ư? Giả sử bạn đã nắm được những kiến thức và kỹ năng cơ bản của SolidWorks thì chỉ cần gợi ý như vậy là đủ. Bằng không, một hay vài bài hướng dẫn trên diễn đàn cũng chưa chắc đạt được kết quả. Không có con đường tắt trong nghiên cứu khoa học kỹ thuật!
  • 0

#459 tommy_ngo

tommy_ngo

    biết zoom

  • Members
  • Pip
  • 10 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 03 March 2010 - 10:11 AM

Cám ơn bác, bác cho em hỏi tài liệu được không ạ. Em biết những hình vẽ cơ bản của SW, nói chung chỉ cần có tài liệu về Lofted Surface, em cũng google nhưng nó đa dạng quá, các bác có kinh nghiệm và đã học qua sẽ biết tài liệu nào chuẩn nhât.
  • 0

#460 ssg

ssg

    biết lệnh adcenter

  • Vip
  • PipPipPipPipPipPipPip
  • 1228 Bài viết
Điểm đánh giá: 1087 (rất tốt)

Đã gửi 03 March 2010 - 01:50 PM

Cám ơn bác, bác cho em hỏi tài liệu được không ạ. Em biết những hình vẽ cơ bản của SW, nói chung chỉ cần có tài liệu về Lofted Surface, em cũng google nhưng nó đa dạng quá, các bác có kinh nghiệm và đã học qua sẽ biết tài liệu nào chuẩn nhât.

Bạn biết về cơ bản thì tốt rồi, chịu khó ngồi tập trung 1 buổi nghiêm túc là vẽ được cái tàu lượn. Về tài liệu, ssg chẳng đọc bao nhiêu nên cũng không đánh giá được tài liệu nào gọi là "chuẩn nhất". Ssg chỉ xin nêu vắn tắt quá trình tiếp cận SolidWorks của bản thân, qua đó có thể bạn tham khảo được chút gì chăng....
1- Trước khi lập topic này, ssg hoàn toàn không biết tí gì về SolidWorks
2- Bắt đầu thực hành theo Tutorial (link ở bài đầu tiên của topic). Bản dịch của anh DCL rất hữu ích để ssg vượt qua giai đoạn nhập môn (khoảng 1 tuần)
3- Khi đã nắm được tương đối, ssg không đọc bản dịch nữa mà đọc thẳng nguyên bản "SolidWorks Tutorials" trong Help. Chỗ nào vướng mắc thì vào "SolidWorks Help Topic" xem luôn. Theo ssg, đây chính là tài liệu đầy đủ nhất và "chuẩn nhất".
4- Trong diễn đàn của chúng ta cũng có vài ebook tiếng Việt, bạn tìm sẽ thấy. Ssg cũng đã xem qua nhưng không nhiều lắm, chẳng biết nhận định thế nào, nhưng có vẻ cuốn của Nguyễn Hồng Thái dễ đọc hơn.
5- Hiện tại trong công việc, ssg cũng không dùng SolidWorks thường xuyên (khoảng 10 đến 15% gì đó) nhưng có thể tự tin phát biểu rằng, mình có khả năng sử dụng được tất cả các tính năng hoặc công cụ của SolidWorks nếu cần. Thực ra thì có một số tính năng ssg chưa đụng tới bao giờ, nhưng ssg có một "lá bùa": bí chỗ nào cứ bấm F1 là có tất!
Chúc bạn nhanh chóng thiết kế được cái tàu lượn để anh em CadViet có cơ hội được thử cái cảm giác bay bổng trên trời nó như thế nào!
  • 0
