Vẽ các đường Spline song song nhau


  • Please log in to reply
15 replies to this topic

#1 nhatquyelec

nhatquyelec

    biết vẽ line

  • Members
  • PipPip
  • 29 Bài viết
Điểm đánh giá: -1 (bình thường)

Đã gửi 18 July 2011 - 11:12 AM

Chào các bạn,
Tôi có một vấn đề như thế này không biết anh em có thể xử lí được không.
tôi dùng lệnh "Spline" dùng để vẽ đường địa hình (đường đi,...), sau khi dùng "Spline" vẽ được một đường làng quanh co, tôi muốn vẽ tiếp một đường thứ 2 song song với đường đó mà không biết làm cách nào.
Nếu copy đường đó rồi Paste thì chỉ song song được một đoạn nào đó thôi
Mong ai biết thì chỉ giùm, cám ơn mọi người nhiều !
email : nhatquyelec@gmail.com
  • 0

#2 Tue_NV

Tue_NV

    KS Võ Quang Tuệ

  • Moderator
  • PipPipPipPipPipPipPip
  • 4296 Bài viết
Điểm đánh giá: 3805 (đỉnh cao)

Đã gửi 18 July 2011 - 11:34 AM

Chào các bạn,
Tôi có một vấn đề như thế này không biết anh em có thể xử lí được không.
tôi dùng lệnh "Spline" dùng để vẽ đường địa hình (đường đi,...), sau khi dùng "Spline" vẽ được một đường làng quanh co, tôi muốn vẽ tiếp một đường thứ 2 song song với đường đó mà không biết làm cách nào.
Nếu copy đường đó rồi Paste thì chỉ song song được một đoạn nào đó thôi
Mong ai biết thì chỉ giùm, cám ơn mọi người nhiều !
email : nhatquyelec@gmail.com

Sao bạn không sử dụng lệnh OFFSET?
  • 1

#3 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2646 Bài viết
Điểm đánh giá: 832 (rất tốt)

Đã gửi 18 July 2011 - 03:08 PM

Chào các bạn,
Tôi có một vấn đề như thế này không biết anh em có thể xử lí được không.
tôi dùng lệnh "Spline" dùng để vẽ đường địa hình (đường đi,...), sau khi dùng "Spline" vẽ được một đường làng quanh co, tôi muốn vẽ tiếp một đường thứ 2 song song với đường đó mà không biết làm cách nào.
Nếu copy đường đó rồi Paste thì chỉ song song được một đoạn nào đó thôi
Mong ai biết thì chỉ giùm, cám ơn mọi người nhiều !
email : nhatquyelec@gmail.com

Không có chuyện "song song được một đoạn nào đó thôi" anh kiểm tra lại xem, nếu đúng thế thì anh gửi file bản vẽ lên, xem sao????

Sao bạn không sử dụng lệnh OFFSET?


Hình như anh Tuệ nhầm??? Chắc chắn OFFSET đường spline không được anh ạ!
  • -1

Gió đưa cây cải về trời

Rau răm ở lại chịu lời đắng cay...


#4 <<max>>

<<max>>

    biết zoom

  • Members
  • Pip
  • 19 Bài viết
Điểm đánh giá: -4 (bình thường)

Đã gửi 18 July 2011 - 03:48 PM

Không có chuyện "song song được một đoạn nào đó thôi" anh kiểm tra lại xem, nếu đúng thế thì anh gửi file bản vẽ lên, xem sao????



Hình như anh Tuệ nhầm??? Chắc chắn OFFSET đường spline không được anh ạ!

Sao mình offset lại được nhỉ? Hay là máy mình xịn hơn nhỉ? :unsure:
  • -2

#5 Tue_NV

Tue_NV

    KS Võ Quang Tuệ

  • Moderator
  • PipPipPipPipPipPipPip
  • 4296 Bài viết
Điểm đánh giá: 3805 (đỉnh cao)

Đã gửi 18 July 2011 - 03:53 PM

Không có chuyện "song song được một đoạn nào đó thôi" anh kiểm tra lại xem, nếu đúng thế thì anh gửi file bản vẽ lên, xem sao????



Hình như anh Tuệ nhầm??? Chắc chắn OFFSET đường spline không được anh ạ!

Chào bạn hoan
Không có chuyện "song song được một đoạn nào đó thôi" anh kiểm tra lại xem, nếu đúng thế thì anh gửi file bản vẽ lên, xem sao????
-> khi copy với Spline "cong cong" nó "song song được một đoạn nào đó thôi" là đúng bạn ạ. Bạn hoan kiểm tra lại nhé

Chắc chắn OFFSET đường spline không được -> thì không đúng, bạn kiểm tra lại. Có 1 số trường hợp không được với Khoảng Offset "vượt giới hạn ". Nhưng 1 số trường hợp lại được. Bạn hoan kiểm tra lại thử xem :rolleyes:
  • 2

#6 xuanhaithanhhoa

xuanhaithanhhoa

    biết lệnh break

  • Members
  • PipPipPipPip
  • 223 Bài viết
Điểm đánh giá: 23 (tàm tạm)

Đã gửi 18 July 2011 - 05:05 PM

Chào bạn hoan
Không có chuyện "song song được một đoạn nào đó thôi" anh kiểm tra lại xem, nếu đúng thế thì anh gửi file bản vẽ lên, xem sao????
-> khi copy với Spline "cong cong" nó "song song được một đoạn nào đó thôi" là đúng bạn ạ. Bạn hoan kiểm tra lại nhé

Chắc chắn OFFSET đường spline không được -> thì không đúng, bạn kiểm tra lại. Có 1 số trường hợp không được với Khoảng Offset "vượt giới hạn ". Nhưng 1 số trường hợp lại được. Bạn hoan kiểm tra lại thử xem :rolleyes:

EM đồng ý với bác Tue_NV.hôm trước em cũng làm 1 bài vẽ về quy hoạch, em vẽ đường đi bằng Spline và cũng dùng đc lệnh OFFSET
  • 0

#7 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2646 Bài viết
Điểm đánh giá: 832 (rất tốt)

Đã gửi 18 July 2011 - 05:07 PM

Chào bạn hoan
Không có chuyện "song song được một đoạn nào đó thôi" anh kiểm tra lại xem, nếu đúng thế thì anh gửi file bản vẽ lên, xem sao????
-> khi copy với Spline "cong cong" nó "song song được một đoạn nào đó thôi" là đúng bạn ạ. Bạn hoan kiểm tra lại nhé

Chắc chắn OFFSET đường spline không được -> thì không đúng, bạn kiểm tra lại. Có 1 số trường hợp không được với Khoảng Offset "vượt giới hạn ". Nhưng 1 số trường hợp lại được. Bạn hoan kiểm tra lại thử xem :rolleyes:

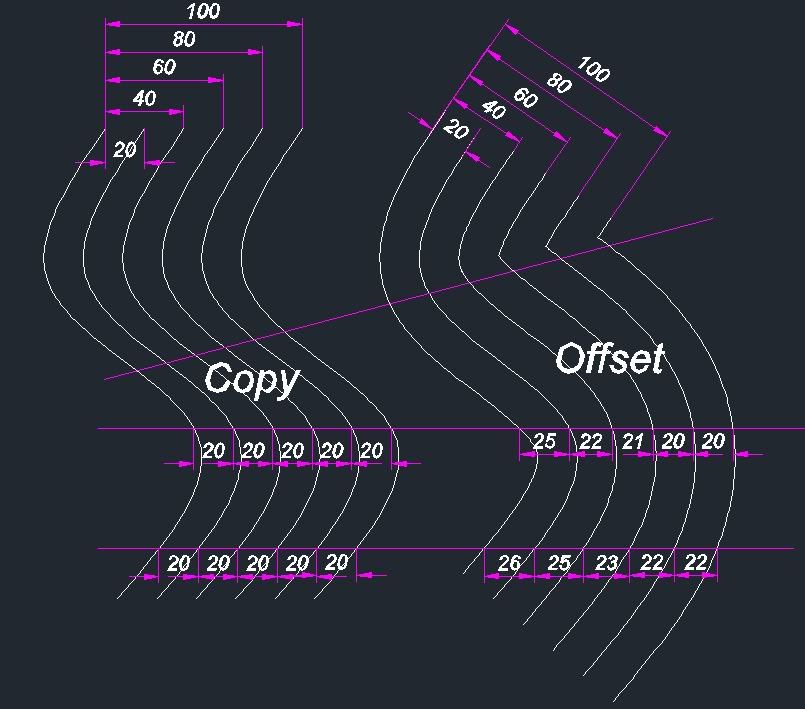

Hình đã gửi
@ anh Tuệ: Trước khi viết bài em đã thử làm và em đã thấy những điều như anh đã nói. Em đã xem lại cách nhận biết 2 đường thẳng // và em thấy dùng lệnh copy thoả mãn điều kiện nhận biết:
Hai đường thẳng được gọi là song song khi có một đường thẳng thứ ba cắt hai đường thẳng trên và tạo với hai đường thẳng đó:
• Hai góc so le trong bằng nhau; hoặc
• Hai góc đồng vị bằng nhau; hoặc
• Hai góc trong cùng phía bù nhau.

Căn cứ vào nhận biết đó anh hãy chứng minh cách offset là đúng hơn???
Chốt lại cả hai cách làm copy và offset đều không thoả mãn, vì chưa có định nghĩa về đường splin// với spline là cơ sở để nhận biết, tất cả chỉ theo cảm tính!

  • 0

Gió đưa cây cải về trời

Rau răm ở lại chịu lời đắng cay...


#8 Tue_NV

Tue_NV

    KS Võ Quang Tuệ

  • Moderator
  • PipPipPipPipPipPipPip
  • 4296 Bài viết
Điểm đánh giá: 3805 (đỉnh cao)

Đã gửi 18 July 2011 - 05:28 PM

Hình đã gửi
@ anh Tuệ: Trước khi viết bài em đã thử làm và em đã thấy những điều như anh đã nói. Em đã xem lại cách nhận biết 2 đường thẳng // và em thấy dùng lệnh copy thoả mãn điều kiện nhận biết:
Hai đường thẳng được gọi là song song khi có một đường thẳng thứ ba cắt hai đường thẳng trên và tạo với hai đường thẳng đó:
• Hai góc so le trong bằng nhau; hoặc
• Hai góc đồng vị bằng nhau; hoặc
• Hai góc trong cùng phía bù nhau.

Căn cứ vào nhận biết đó anh hãy chứng minh cách offset là đúng hơn???

OFFSET đúng hơn. Vì Khoảng cách giữa 2 đường SPLINE luôn luôn bằng nhau.
Copy thì không thể

Cái bạn đo trên hình vẽ đó (trên hình OFFSET : 2 đường Dim phía dưới) không phải là Khoảng cách (ngắn nhất) giữa 2 đường SPLINE

Và bạn đưa khái niệm Hai đường thẳng vào đây là không đúng bởi đây là SPLINE "cong cong" chứ không phải đường thẳng.
  • 1

#9 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2646 Bài viết
Điểm đánh giá: 832 (rất tốt)

Đã gửi 18 July 2011 - 06:20 PM

OFFSET đúng hơn. Vì Khoảng cách giữa 2 đường SPLINE luôn luôn bằng nhau.
Copy thì không thể

Cái bạn đo trên hình vẽ đó (trên hình OFFSET : 2 đường Dim phía dưới) không phải là Khoảng cách (ngắn nhất) giữa 2 đường SPLINE

Và bạn đưa khái niệm Hai đường thẳng vào đây là không đúng bởi đây là SPLINE "cong cong" chứ không phải đường thẳng.

Tất cả chỉ là tương văn đối thôi anh ạ, vì đây là đường spline >> áp dụng vào đường làng quanh có vừa người đi bộ thì được. Còn áp dụng cho đường 2 xe máy tránh nhau được khi đi ngược chiều thì cực kỳ vô lý vì một đường cong đều, còn một thì gẫy gập lại!
Theo em là với đường spline phải đông tây y kết hợp lựa sao cho nhìn bằng mắt thấy hợp lý là được.
Chốt lại cả hai cách copy và offset đều có cái dở của nó!

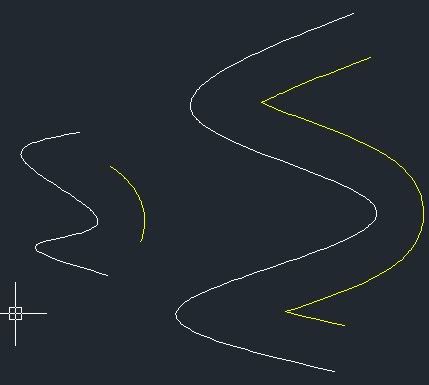

Hình đã gửi

Gặp đường spline như 2 đường trên, lệnh offset bó chân luôn!
  • 1

Gió đưa cây cải về trời

Rau răm ở lại chịu lời đắng cay...


#10 lp_hai

lp_hai

    biết lệnh measure

  • Members
  • PipPipPipPipPipPip
  • 456 Bài viết
Điểm đánh giá: 202 (khá)

Đã gửi 29 July 2011 - 11:17 AM

Tất cả chỉ là tương văn đối thôi anh ạ, vì đây là đường spline >> áp dụng vào đường làng quanh có vừa người đi bộ thì được. Còn áp dụng cho đường 2 xe máy tránh nhau được khi đi ngược chiều thì cực kỳ vô lý vì một đường cong đều, còn một thì gẫy gập lại!
Theo em là với đường spline phải đông tây y kết hợp lựa sao cho nhìn bằng mắt thấy hợp lý là được.
Chốt lại cả hai cách copy và offset đều có cái dở của nó!

Hình đã gửi

Gặp đường spline như 2 đường trên, lệnh offset bó chân luôn!

theo tui ở trường hợp này ko phải offset bị sai, mà là do người dùng lệnh offset ko đúng.
vì khoảng cách offset lúc này lớn hơn 2 điểm tại góc bo.
giống như mình offset hình chữ nhật có kt là 100x200 thì ko thể offset vào trong một khoảng lớn hơn 50 được.
tui nghĩ offset là đúng hơn còn copy chỉ là tịnh tuyến thôi, các khoảng cách đo dc trên các đường // với phương copy thì mới bằng nhau.
còn offset spline thì đúng, nhưng lại cho kết quả là một đường rất nhiều điểm nên cũng khó xử
  • 0
Hình đã gửi

#11 phamthanhbinh

phamthanhbinh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 6009 Bài viết
Điểm đánh giá: 3113 (tuyệt vời)

Đã gửi 29 July 2011 - 02:08 PM

theo tui ở trường hợp này ko phải offset bị sai, mà là do người dùng lệnh offset ko đúng.
vì khoảng cách offset lúc này lớn hơn 2 điểm tại góc bo.
giống như mình offset hình chữ nhật có kt là 100x200 thì ko thể offset vào trong một khoảng lớn hơn 50 được.
tui nghĩ offset là đúng hơn còn copy chỉ là tịnh tuyến thôi, các khoảng cách đo dc trên các đường // với phương copy thì mới bằng nhau.
còn offset spline thì đúng, nhưng lại cho kết quả là một đường rất nhiều điểm nên cũng khó xử

Hề hề hề,
Cứ theo cái cách hiểu lôm côm của những thằng đi mót như tớ thì nó là thế này:
1/- Khi copy: các đối tượng hay các đường sẽ "song song" theo kiểu là khoảng cách giữa hai điểm tương ứng trên hai đối tượng này theo phương copy sẽ không thay đổi và bằng một độ dài cho trước. Việc copy thì không có giới hạn về khoảng cách cho trước
2/- Khi ofset: các đường sẽ "song song" theo kiểu là khoảng cách giữa hai điểm tương ứng trên hai đối tượng theo phương pháp tuyến của đối tượng gốc tại điểm xét là không thay đổi và bằng khoảng ofset cho trước. Việc offset thì có giới hạn về khoảng offset cho trước.

Vậy đó, tùy các bác thích xài kiểu chi thì xài, miễn sao nó trúng với cái khóai của các bác là Ok.....
  • 0
Chúc các quý Anh trên diễn đàn luôn khỏe, đẻ thêm được nhiều thứ để mót.

#12 nhatquyelec

nhatquyelec

    biết vẽ line

  • Members
  • PipPip
  • 29 Bài viết
Điểm đánh giá: -1 (bình thường)

Đã gửi 03 August 2011 - 04:09 PM

Cám ơn cám bạn đã trả lời đề tài,
Mình đã thử lệnh "offset" quả đúng nó song song với đường spline mình vẽ thật nhưng chỉ được một độ cong của đường spline nhất định thôi, còn nếu cong quá thì đường offset đó bị gãy khúc,
Dù sao cũng cám ơn mọi người
  • 0

#13 tuthuytuoc

tuthuytuoc

    Chưa sử dụng CAD

  • Members
  • Pip
  • 4 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 22 November 2011 - 10:02 AM

như em có cái hình này, anh nào biết chỉ em sao để nối dài hai đường đó lại với nhau không ạ
Hình đã gửi
em loay hoay mãi
  • 0

#14 thuithui86

thuithui86

    Chưa sử dụng CAD

  • Members
  • Pip
  • 1 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 22 November 2011 - 10:30 AM

Cách cua minh thì to tay một chút nhưng đảm bảo la được:
+ vé spl để lấy độ cong.
+ Đồ lại bằng pl sử dụng thêm lệnh A và S, sau đó chỉnh cho đường cong của PL mền theo SPL.
Bây giờ thì ofset thoải mái.
  • 0

#15 tuthuytuoc

tuthuytuoc

    Chưa sử dụng CAD

  • Members
  • Pip
  • 4 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 22 November 2011 - 12:09 PM

em cám ơn anh nhiều
  • 0

#16 viet.HOA.93

viet.HOA.93

    biết pan

  • Members
  • Pip
  • 6 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 19 May 2014 - 01:42 AM

tớ có cách này hay, nếu dùng cad 2007 thì offset trong trường hợp của bạn nói trên thì không được, nếu dùng cad đời cao hơn vd như  t dùng 2014 thì offset tẹt
