Đến nội dung


Hình ảnh

Giải thích giúp mình ký hiệu này trên bản vẽ với.


  • Please log in to reply
4 replies to this topic

#1 co_khi

co_khi

    biết lệnh rotate

  • Members
  • PipPipPip
  • 139 Bài viết
Điểm đánh giá: 2 (bình thường)

Đã gửi 19 August 2011 - 09:09 AM

Mình nhận được bản vẽ với ký hiệu như trên hình thì là hiểu thế nào
Hình đã gửi

mình xin cảm ơn.
  • 0

#2 Jin Yong

Jin Yong

    biết lệnh group

  • Vip
  • PipPipPipPipPipPip
  • 498 Bài viết
Điểm đánh giá: 334 (khá)

Đã gửi 19 August 2011 - 12:53 PM

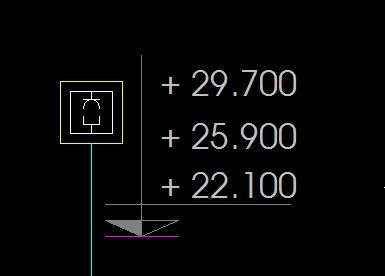

Mình nhận được bản vẽ với ký hiệu như trên hình thì là hiểu thế nào
Hình đã gửi

mình xin cảm ơn.


Bạn muốn hỏi ký hiệu nào trong hai ký hiệu trên?
Nếu là ký hiệu bên phải, thì đó là cốt cao độ, chỉ ra rằng bộ phận này được đặt ở cao độ nào
Nếu là ký hiệu bên trái, thì đây là ký hiệu thuộc chuyên ngành nào đấy, mình đoán nó thuộc ngành điện. Nếu bạn có đầy đủ hồ sơ, hãy thử tìm trong phần ghi chú
  • 0

Phát triển phần mềm thiết kế Kết cấu Việt Nam - http://www.ketcausoft.com


#3 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2646 Bài viết
Điểm đánh giá: 832 (rất tốt)

Đã gửi 19 August 2011 - 01:24 PM

Phải có bản vẽ đầy đủ mới nói chính xác được. Em dự đoán +29.700 là cao độ trên cùng, +25.900 là cao độ phía dưới của hình vuông mầu vàng,+25.100 là cao độ của chân đường mầu xanh...
  • 0

Gió đưa cây cải về trời

Rau răm ở lại chịu lời đắng cay...


#4 ketxu

ketxu

    Copier - Paster - Editor

  • Moderator
  • PipPipPipPipPipPipPip
  • 5678 Bài viết
Điểm đánh giá: 2605 (tuyệt vời)

Đã gửi 19 August 2011 - 01:54 PM

Hình như là cái ổ cắm ^^ Bạn chủ Topic nên nói rõ ngay mình đang công tác trong lĩnh vực nào, bản vẽ sử dụng cho mục đích nào ? Chứ giả thử bạn mang ký hiệu ATGT lên thì sao đây ^^
  • 0

Thành viên nhóm CadMagic.
Mời bạn ghé thăm facebook nhóm - Page viết lisp theo yêu cầu  :
CAD MAGIC


#5 doan281

doan281

    biết zoom

  • Members
  • Pip
  • 12 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 19 August 2011 - 02:13 PM

Mình nhận được bản vẽ với ký hiệu như trên hình thì là hiểu thế nào
Hình đã gửi

mình xin cảm ơn.

Hi bạn!
Đây có thể là ký hiệu ổ cắm đơn/đôi?
  • 0
