[Hỏi]vấn đề in nối bản vẽ


  • Please log in to reply
12 replies to this topic

#1 DONGTHAPLVG

DONGTHAPLVG

    biết zoom

  • Members
  • Pip
  • 17 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 02 September 2011 - 08:32 PM

các bác giúp em phat, so là em muốn in bản ve kỷ thuật theo kieu tỉ lệ 1;1 ra giấy để cắt theo nhưng ngặt nỗi mấy in A4 nên chỉ biết nhìn, thông thường em thấy người ta in theo kiểu nối lại với nhau ra thành một bản vẽ lớn, em ko biết kiểu in nhieuf tờ giấy thành một bản vẽ kỷ thuật,em lam nghành mộc nên thường mô phỏng vật thể thực để khi in ra mình scan lên gổ để cắt theo cho chuẩn ,mong các bác chỉ dẩn giúp
  • 0

#2 DONGTHAPLVG

DONGTHAPLVG

    biết zoom

  • Members
  • Pip
  • 17 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 06 September 2011 - 12:25 AM

46 luot xem cha co 1 luot tra loi. hic,các bác ơi em thất vọng quá đi
  • 0

#3 cd2k44

cd2k44

    Edu level: li5

  • Members
  • PipPipPipPipPipPipPip
  • 648 Bài viết
Điểm đánh giá: 121 (tàm tạm)

Đã gửi 06 September 2011 - 08:03 AM

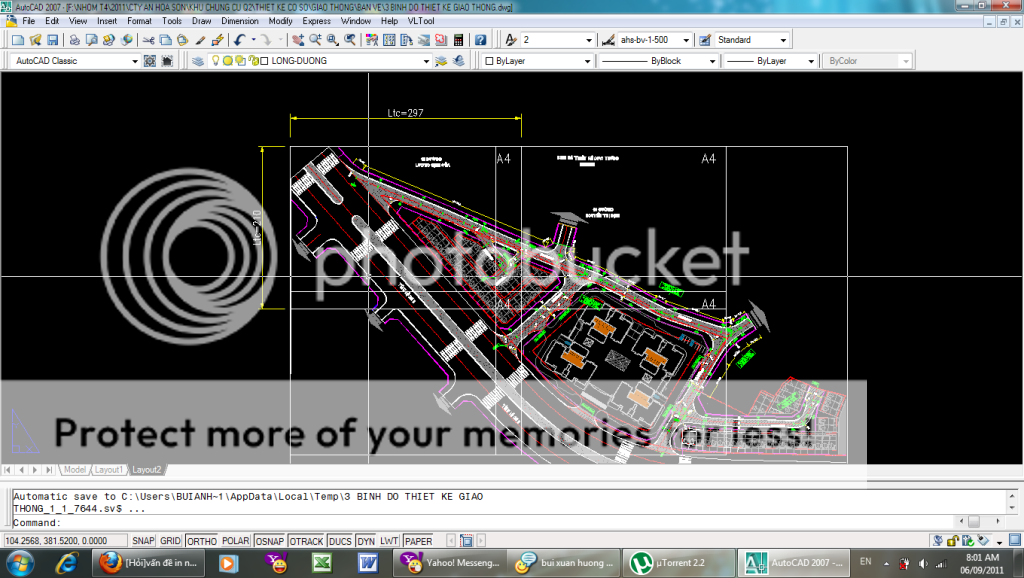

Thì bạn cứ in từng phần phù hợp với giấy a4 sau đó bạn dán lại là được mà bạn
Hình đã gửi
  • 0

#4 duongtailinhdien1k2

duongtailinhdien1k2

    Chưa sử dụng CAD

  • Members
  • Pip
  • 2 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 06 September 2011 - 08:35 AM

cứ chơi từng mảng a4 sau đó ghép lại thôi, chúc bạn thành công
  • 0

#5 Nguyen Hoanh

Nguyen Hoanh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 4106 Bài viết
Điểm đánh giá: 4495 (đỉnh cao)

Đã gửi 06 September 2011 - 12:33 PM

Có các lưu ý:
1. Các bản vẽ khi in phải cùng 1 tỷ lệ, đừng in scale to fit mà nên in theo 1 tỷ lệ nào đó
2. Các bản vẽ nên chờm qua nhau
3. Phải có các nét biên bản vẽ, để dùng kéo cắt theo biên này rồi nối các bản vẽ với nhau
4. Khi nối, nên làm theo cách: cắt tờ A4 nhỏ lại theo biên bản vẽ, sau đó lật úp bản vẽ, đặt trên nền gạch men, dán băng dính vào các biên (dán tờ giấy xuống mặt gạch), sau đó nhổ cả tờ giấy và băng dính ra, lật xuôi lại, tiếp theo là dán các tờ khác vào băng dính đã lật ngửa.
  • 2

#6 cd2k44

cd2k44

    Edu level: li5

  • Members
  • PipPipPipPipPipPipPip
  • 648 Bài viết
Điểm đánh giá: 121 (tàm tạm)

Đã gửi 06 September 2011 - 01:44 PM

Bác Hoàng hướng dẩn tận tình quá.Hihi
  • 0

#7 phamthanhbinh

phamthanhbinh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 6009 Bài viết
Điểm đánh giá: 3113 (tuyệt vời)

Đã gửi 06 September 2011 - 04:23 PM

Có các lưu ý:
1. Các bản vẽ khi in phải cùng 1 tỷ lệ, đừng in scale to fit mà nên in theo 1 tỷ lệ nào đó
2. Các bản vẽ nên chờm qua nhau
3. Phải có các nét biên bản vẽ, để dùng kéo cắt theo biên này rồi nối các bản vẽ với nhau
4. Khi nối, nên làm theo cách: cắt tờ A4 nhỏ lại theo biên bản vẽ, sau đó lật úp bản vẽ, đặt trên nền gạch men, dán băng dính vào các biên (dán tờ giấy xuống mặt gạch), sau đó nhổ cả tờ giấy và băng dính ra, lật xuôi lại, tiếp theo là dán các tờ khác vào băng dính đã lật ngửa.


Hề hề hề,
Còn một vấn đề cần lưu ý nữa là:
Khi chia bản vẽ thành các khung in thì phải chia theo vùng in của mỗi máy in chứ không phải theo khổ A4 vì tuy cùng in trên khổ giấy A4 nhưng mỗi máy in lại có vùng in ra khác nhau. Nếu không lưu ý điều này khi ghép hình sẽ bị thiếu hay thừa, rất khó ghép.
Hề hề hề, vài lời nói leo, mong các bác không chấp.....
  • 0
Chúc các quý Anh trên diễn đàn luôn khỏe, đẻ thêm được nhiều thứ để mót.

#8 DONGTHAPLVG

DONGTHAPLVG

    biết zoom

  • Members
  • Pip
  • 17 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 06 September 2011 - 08:14 PM

thanhk các bác đã tận tình, thế thì đành chơi kiểu các bác chỉ thôi, chứ em có biết một phần mềm in hay lắm nhưng ko có ở việt nam, Bigprint in cực hay nhưng phải mua bản quyền,đây em nó đây chỉ là bản dùng thử thui , hic, cám ơn rất nhiều.

(http://woodgears.ca/...orial.html#crop
  • 0

#9 phuong76

phuong76

    biết zoom

  • Members
  • Pip
  • 13 Bài viết
Điểm đánh giá: 3 (bình thường)

Đã gửi 13 September 2011 - 01:52 PM

Cái vụ in cho đúng tỷ lệ này mình đã từng đau đầu. Bạn tải file, in bản vẽ trong các layout1, 2, 3, 4. Chỉ chọn máy in rồi ok. Ráp lại xem có đúng không nhé.
http://www.cadviet.c...3/in_tyle_1.dwg
  • 0

#10 DONGTHAPLVG

DONGTHAPLVG

    biết zoom

  • Members
  • Pip
  • 17 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 15 September 2011 - 10:14 PM

bác chỉ thì chỉ cho trót, nói thế em biết đâu mà lần,
  • 0

#11 phuong76

phuong76

    biết zoom

  • Members
  • Pip
  • 13 Bài viết
Điểm đánh giá: 3 (bình thường)

Đã gửi 16 September 2011 - 08:53 AM

các bác giúp em phat, so là em muốn in bản ve kỷ thuật theo kieu tỉ lệ 1;1 ra giấy để cắt theo nhưng ngặt nỗi mấy in A4 nên chỉ biết nhìn, thông thường em thấy người ta in theo kiểu nối lại với nhau ra thành một bản vẽ lớn, em ko biết kiểu in nhieuf tờ giấy thành một bản vẽ kỷ thuật,em lam nghành mộc nên thường mô phỏng vật thể thực để khi in ra mình scan lên gổ để cắt theo cho chuẩn ,mong các bác chỉ dẩn giúp

Về việc in ra giấy cho đúng tỉ lệ 1:1 hoặc các tỉ lệ khác thì chỉ chính xác tuyệt đối ở layout. Các bước in nối bản vẽ cho các chi tiết dài và lớn hơn khổ giấy A4 thì cứ như bác Hoành mà làm ngoại trừ việc không in ở model. Theo mình muốn mô phỏng các chi tiết ngành mộc kích thước rộng và dài hơn khổ giấy A4 thì bạn nên in A0, sợ tốn kém thì sắp xếp nhiều chi tiết cùng lúc cho kín khổ giấy, chi phí in bây giờ cũng không đáng kể so với thành quả bạn đạt được. Nếu không sợ tốn kém thì in luôn các hình chiếu cho anh em thợ gia công các vị trí liên kết, chính xác vô cùng, ngoại trừ việc bạn vẽ bị sai he heeeeeee........tham khảo bv này nè
http://www.cadviet.c...s/3/de_chan.dwg
Hình đã gửi
  • 0

#12 DONGTHAPLVG

DONGTHAPLVG

    biết zoom

  • Members
  • Pip
  • 17 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 16 September 2011 - 09:51 PM

cám ơn bác đã chỉ dẩn,một máy in A0 bây giờ có giá trên chục chai, bác làm như dể kiếm lắm,em muốn tận dụng máy củ mà lị, chừng nào khá tính tiếp
chỉ dẩn của bác em tiếp thu,còn ở đây em làm taị xưỡng, chả lẽ hở tí chạy đi in, một bản thiết kế có khi chỉnh đi chỉnh lại chục lần mà kiểu này em bó tay, chắc cứ phác tay rôi scan như hôi xưa vậy,tuy nó ko chính xác như mong đợi nhưng cũng giải quyết vấn đề, tại vô tình thấy bọn nước ngoài có phần mêm in chuyên biệt nên mới mò sang,còn in theo bác Hoành hơi rắc rối nhưng em đang tìm một thiết lập cố định để dành xài, hôm giờ in bộn giấy rồi mà nó lệch hoài,cái nào nằm lọt trong giấy thì ok còn em nào nằm ngay mối nối là chua chát, nhất là đoạn dài hình cong, hoặc elip v..v,
  • 0

#13 phuong76

phuong76

    biết zoom

  • Members
  • Pip
  • 13 Bài viết
Điểm đánh giá: 3 (bình thường)

Đã gửi 17 September 2011 - 11:07 AM

cám ơn bác đã chỉ dẩn,một máy in A0 bây giờ có giá trên chục chai, bác làm như dể kiếm lắm,em muốn tận dụng máy củ mà lị, chừng nào khá tính tiếp
chỉ dẩn của bác em tiếp thu,còn ở đây em làm taị xưỡng, chả lẽ hở tí chạy đi in, một bản thiết kế có khi chỉnh đi chỉnh lại chục lần mà kiểu này em bó tay, chắc cứ phác tay rôi scan như hôi xưa vậy,tuy nó ko chính xác như mong đợi nhưng cũng giải quyết vấn đề, tại vô tình thấy bọn nước ngoài có phần mêm in chuyên biệt nên mới mò sang,còn in theo bác Hoành hơi rắc rối nhưng em đang tìm một thiết lập cố định để dành xài, hôm giờ in bộn giấy rồi mà nó lệch hoài,cái nào nằm lọt trong giấy thì ok còn em nào nằm ngay mối nối là chua chát, nhất là đoạn dài hình cong, hoặc elip v..v,


Mình không rõ cái phần mềm in chuyên biệt của bạn có chức năng gì đặc biệt nhưng nếu với nhu cầu của bạn thì cũng phải in A4 ra rồi ghép lại, về khoản này thì autocad vẫn đáp ứng được mà. Theo mình cái còn thiếu của bạn nằm ở các vấn đề sau :

1. Bạn chưa nắm rõ về in tỷ lệ trong layout. Trong diễn đàn này có các bài viết rất hay về layout, bạn nên tham khảo lại.

2. Về vấn đề nối bản vẽ bạn đừng lăn tăn là hình cong hay elip, cứ hình dung các đoạn đó nằm trong các hình chữ nhật cần phải nối là được. Bạn làm đồ gỗ chắc biết rõ phải nối thế nào cho đúng, các chiều nối cùng nằm trên đường thẳng, các chiều tiếp xúc chồng lên nhau là đúng thôi mà, giấy thì tương đối dày một chút. Có bản vẽ kèm theo cho bạn dễ hình dung.

3. Về khoản thiết kế đồ gỗ nếu chưa có kinh nghiệm thì cố gắng học hỏi, ăn cắp càng nhiều càng tốt(í quên ăn cắp nghề, mẫu mã), nếu thiết kế trên cad 3d càng tốt rồi xuất sang 2d khi đó các vị trí liên kết hoặc các lỗi khi thiết kế sẽ rất rõ ràng cho bạn thấy. Khi đã design tốt rồi thì cái vụ chỉnh đi chỉnh lại vài chục lần của bạn chắc không còn nữa đâu. Với lại bất kỳ SP nào mới ra lò đều phải làm mẫu rồi mới từ đó mới ra phiên bản hoàn chỉnh việc gì phải in đi in lại vài chục lần làm gì.

Mình cũng đã từng làm công việc như bạn, cũng đã từng in 1:1 các chi tiết. Khi ra ngoài in A0 mình sắp xếp trên đường đi làm hoặc đi làm về cho tiện bạn ạ. Thôi chỉ dám múa rìu qua mắt thợ với các Bác trong nghề mộc. Có gì thắc mắc bạn cứ mail cho mình, nếu biết mình sẽ san sẻ kinh nghiệm. Trao đổi ở đây làm rối diễn đàn quá.
Mail của mình : hoangphuongdlgl@gmail.com

Bản vẽ kèm: http://www.cadviet.c.../in_tyle_1a.dwg
  • 0
