help vẽ đường tròn tiếp xúc


  • Please log in to reply
26 replies to this topic

#1 bill_3591

bill_3591

    Chưa sử dụng CAD

  • Members
  • Pip
  • 2 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 28 September 2011 - 08:44 AM

các ace cho e hỏi cách vẽ đường tròn tiếp xúc vs 1 đường tròn khác và đi qua 1 điểm ? mong pm sớm, thank!
  • 0

#2 phamngoctukts

phamngoctukts

    biết lệnh adcenter

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 1107 Bài viết
Điểm đánh giá: 696 (tốt)

Đã gửi 28 September 2011 - 09:03 AM

Bạn có biết cái đầu bài bạn ra có bao nhiêu nghiệm không? Nó có vô số nghiệm đó.
  • 0
Tất cả vì sự phát triển của diễn đàn ...
Cám ơn đừng nói lời suông mà hãy nhấn Hình đã gửi!

#3 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2646 Bài viết
Điểm đánh giá: 832 (rất tốt)

Đã gửi 28 September 2011 - 09:11 AM

các ace cho e hỏi cách vẽ đường tròn tiếp xúc vs 1 đường tròn khác và đi qua 1 điểm ? mong pm sớm, thank!

Gõ C > chọn 2p > bắt điểm mà đường tròn phải đi qua cho trước > Shift + chuột phải > chọn chế độ bắt điểm tangent > chọn đường tròn cho trước > xong.
Command: c CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan
radius)]: 2p Specify first end point of circle's diameter:
Specify second end point of circle's diameter: _tan to

Bài toán có hai nghiệm tiếp xúc trong và ngoài với đường tròn đã cho
  • 0

Gió đưa cây cải về trời

Rau răm ở lại chịu lời đắng cay...


#4 vuducquyet

vuducquyet

    biết zoom

  • Members
  • Pip
  • 18 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 17 February 2012 - 09:09 PM

http://www.cadviet.c...31_drawing3.dwg
giúp mình vẽ hình này như thế nào với.Các đường tròn nhỏ tiếp xúc với nhau và với đường tròn lớn bán kính đường tròn lớn la 57,5.Không biết bán kính dường tròn nhỏ
  • 0

#5 Doan Van Ha

Doan Van Ha

    biết lệnh adcenter

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 5447 Bài viết
Điểm đánh giá: 2624 (tuyệt vời)

Đã gửi 17 February 2012 - 09:47 PM

http://www.cadviet.c...31_drawing3.dwg
giúp mình vẽ hình này như thế nào với.Các đường tròn nhỏ tiếp xúc với nhau và với đường tròn lớn bán kính đường tròn lớn la 57,5.Không biết bán kính dường tròn nhỏ

Các bước:
1). Vẽ đường tròn lớn với R=57.5
2). Tại tâm, vẽ đường tròn nhỏ có r=R/3
3). Copy đường tròn nhỏ lên trên 1 khoảng cách 2r, copy xuống dưới 2r. Được 3 đường tròn nhỏ.
4). Rotate tất cả quanh tâm đường tròn lớn 1 góc 60 độ.
5). Làm tương tự thêm 2 lần nữa sẽ có đủ 7 đường tròn nhỏ. Chúng tiếp xúc nhau và tiếp xúc với đường tròn lớn.
  • 1

* Chỉ nên yêu cầu Lisp khi bạn làm việc đó mất cả ngày nhưng họ chỉ viết 1 giờ. Đừng nêu yêu cầu Lisp khi bạn chỉ làm 1 giờ nhưng bắt họ phải mất cả ngày.

* Nhờ viết lisp cũng như đi khám bệnh. Chỉ gởi căn cước và than sắp chết thì không bác sỹ nào cứu sống được.


#6 Hai_YenLang

Hai_YenLang

    biết lệnh explore

  • Members
  • PipPipPipPipPipPip
  • 473 Bài viết
Điểm đánh giá: 149 (tàm tạm)

Đã gửi 17 February 2012 - 09:56 PM

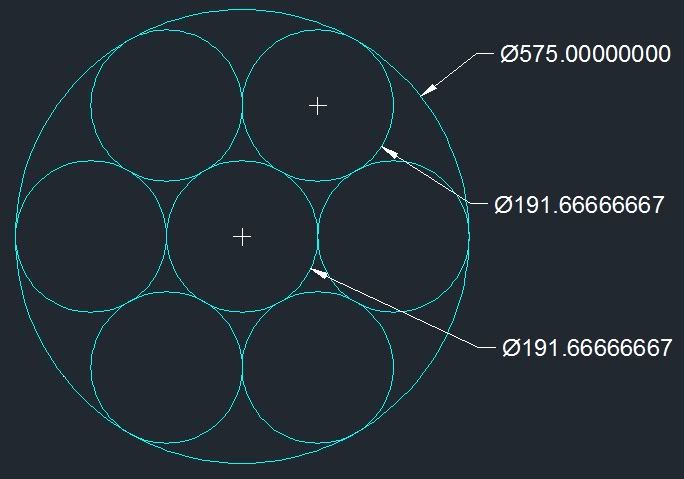

Hình đã gửi

Lần sau bạn gửi ảnh lên nhé, gửi File phải úp loát úp lủng ngại lắm và vi rút vi rủng sợ lắm, mình bị mấy trận rồi! (Cách làm của em hơi khác là vẽ 2 đường tròn, rồi Array 1 đường, chậm thời gian hơn bác 9 phút!)
  • 1
Đức hạnh lớn nhất mà bên cạnh đó, mọi đức hạnh khác đều mờ nhạt đi, đó là không làm hại ai và tùy sức mà giúp đỡ mọi người "
Người cảnh sát điều tra hình sự giỏi là người biết được tất cả những hành vi thủ đoạn trộm cắp của bọn trộm cắp, nhưng lại dốt ăn cắp ăn trộm ...

#7 vuducquyet

vuducquyet

    biết zoom

  • Members
  • Pip
  • 18 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 17 February 2012 - 10:06 PM

Các bước:
1). Vẽ đường tròn lớn với R=57.5
2). Tại tâm, vẽ đường tròn nhỏ có r=R/3
3). Copy đường tròn nhỏ lên trên 1 khoảng cách 2r, copy xuống dưới 2r. Được 3 đường tròn nhỏ.
4). Rotate tất cả quanh tâm đường tròn lớn 1 góc 60 độ.
5). Làm tương tự thêm 2 lần nữa sẽ có đủ 7 đường tròn nhỏ. Chúng tiếp xúc nhau và tiếp xúc với đường tròn lớn.


Hình đã gửi

Lần sau bạn gửi ảnh lên nhé, gửi File phải úp loát úp lủng ngại lắm và vi rút vi rủng sợ lắm, mình bị mấy trận rồi!
Cách làm của em hơi khác là Dùng lệnh Array.

da kiểm nghiệm đều vẽ được nhưng bán kính đường tròn nhỏ hơi lẻ
  • 0

#8 Doan Van Ha

Doan Van Ha

    biết lệnh adcenter

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 5447 Bài viết
Điểm đánh giá: 2624 (tuyệt vời)

Đã gửi 17 February 2012 - 10:09 PM



da kiểm nghiệm đều vẽ được nhưng bán kính đường tròn nhỏ hơi lẻ

Nếu bạn biết dùng lệnh CAL trong khi vẽ để tính r và 2r và r/3 thì kết quả là chính xác tuyệt đối. Còn lẻ hay chẳn là do R lớn của bạn
  • 0

* Chỉ nên yêu cầu Lisp khi bạn làm việc đó mất cả ngày nhưng họ chỉ viết 1 giờ. Đừng nêu yêu cầu Lisp khi bạn chỉ làm 1 giờ nhưng bắt họ phải mất cả ngày.

* Nhờ viết lisp cũng như đi khám bệnh. Chỉ gởi căn cước và than sắp chết thì không bác sỹ nào cứu sống được.


#9 Hai_YenLang

Hai_YenLang

    biết lệnh explore

  • Members
  • PipPipPipPipPipPip
  • 473 Bài viết
Điểm đánh giá: 149 (tàm tạm)

Đã gửi 17 February 2012 - 10:18 PM

da kiểm nghiệm đều vẽ được nhưng bán kính đường tròn nhỏ hơi lẻ

Mình làm chia đoạn thẳng ra làm 6 phần bằng lệnh Divide lúc vẽ xong mới đo kết quả! CAD chỉ mặc định đến 0,000000
Kết quả chính xác số thập phân có thể còn dài nữa.
  • 0
Đức hạnh lớn nhất mà bên cạnh đó, mọi đức hạnh khác đều mờ nhạt đi, đó là không làm hại ai và tùy sức mà giúp đỡ mọi người "
Người cảnh sát điều tra hình sự giỏi là người biết được tất cả những hành vi thủ đoạn trộm cắp của bọn trộm cắp, nhưng lại dốt ăn cắp ăn trộm ...

#10 Doan Van Ha

Doan Van Ha

    biết lệnh adcenter

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 5447 Bài viết
Điểm đánh giá: 2624 (tuyệt vời)

Đã gửi 17 February 2012 - 10:24 PM

Có thể vẽ nhanh hơn, gồm các bước:
1). Vẽ đường tròn lớn với R=57.5
2). Tại tâm, vẽ đường tròn nhỏ có r=R/3
3). Copy đường tròn nhỏ lên trên 1 khoảng cách 2r.
4) Array đường tròn này thành 6 đường tròn. Xong.
  • 1

* Chỉ nên yêu cầu Lisp khi bạn làm việc đó mất cả ngày nhưng họ chỉ viết 1 giờ. Đừng nêu yêu cầu Lisp khi bạn chỉ làm 1 giờ nhưng bắt họ phải mất cả ngày.

* Nhờ viết lisp cũng như đi khám bệnh. Chỉ gởi căn cước và than sắp chết thì không bác sỹ nào cứu sống được.


#11 Hai_YenLang

Hai_YenLang

    biết lệnh explore

  • Members
  • PipPipPipPipPipPip
  • 473 Bài viết
Điểm đánh giá: 149 (tàm tạm)

Đã gửi 17 February 2012 - 10:40 PM

Đúng là em đã vẽ nhầm CAD nó mặc định muốn vẽ đường kính 57.5 phải nhập giá trị 575/20 thì em lại nhập 575 mà quên chia cho 20. Không biết là có biến nào có thể thay đổi cách nhập giá trị số thập phân trên dòng lệnh là 57.5/2 = 575/20 không nhỉ?
  • 0
Đức hạnh lớn nhất mà bên cạnh đó, mọi đức hạnh khác đều mờ nhạt đi, đó là không làm hại ai và tùy sức mà giúp đỡ mọi người "
Người cảnh sát điều tra hình sự giỏi là người biết được tất cả những hành vi thủ đoạn trộm cắp của bọn trộm cắp, nhưng lại dốt ăn cắp ăn trộm ...

#12 Doan Van Ha

Doan Van Ha

    biết lệnh adcenter

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 5447 Bài viết
Điểm đánh giá: 2624 (tuyệt vời)

Đã gửi 17 February 2012 - 10:51 PM

Đúng là em đã vẽ nhầm CAD nó mặc định muốn vẽ đường kính 57.5 phải nhập giá trị 575/20 thì em lại nhập 575 mà quên chia cho 20. Không biết là có biến nào có thể thay đổi cách nhập giá trị số thập phân trên dòng lệnh là 57.5/2 = 575/20 không nhỉ?

Phép chia này quá đơn giản và cho ra kết quả tuyệt đối đúng là 28.75. Có sao bạn phải dùng 575/20 làm chi. Trường hợp tổng quát, muốn có kết quả tuyệt đối đúng thì chúng ta không thể dùng những phép tính như vậy vì nó có sai số. Ví dụ: 4/3=1.3333... Bạn có lấy mấy số lẻ cũng không chính xác. Khi đó bạn phải dùng lệnh CAL "trong suốt". Tôi đưa một ví dụ: vẽ circle có r=2/3 thì cách làm từ dòng command như sau:
1). nhập "c"
2). chọn tâm
3). nhập 'CAL
4). nhập 2/3. Xong.
  • 0

* Chỉ nên yêu cầu Lisp khi bạn làm việc đó mất cả ngày nhưng họ chỉ viết 1 giờ. Đừng nêu yêu cầu Lisp khi bạn chỉ làm 1 giờ nhưng bắt họ phải mất cả ngày.

* Nhờ viết lisp cũng như đi khám bệnh. Chỉ gởi căn cước và than sắp chết thì không bác sỹ nào cứu sống được.


#13 Hai_YenLang

Hai_YenLang

    biết lệnh explore

  • Members
  • PipPipPipPipPipPip
  • 473 Bài viết
Điểm đánh giá: 149 (tàm tạm)

Đã gửi 18 February 2012 - 12:03 AM

Hình như bác hiểu nhầm ý của em rồi. Em không nhập `CAL . Em thường nhập C > Chọn tâm > nhập D/2 xong với điều kiện D là số nguyên
Nhưng nếu D là số thập phân thì nó không chấp nhận
Ví dụ: khi nhập 4/3 không vấn đề gì ra ngay đường tròn. Nhập 57.5/2 nó thông báo:Requires numeric radius, point on circumference, or "D". Muốn được phả nhập là 275/20

Em muốn không phải nhập `CAL mà nhập được 57.5/2 không biết có biến nào có thể thay đổi được không?

Command: c CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan
radius)]:
Specify radius of circle or [Diameter] <10.0000>: 4/3
Command: CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan
radius)]:
Specify radius of circle or [Diameter] <1.3333>: 57.5/2
Requires numeric radius, point on circumference, or "D".

Specify radius of circle or [Diameter] <1.3333>: 575/20
Command:
  • 0
Đức hạnh lớn nhất mà bên cạnh đó, mọi đức hạnh khác đều mờ nhạt đi, đó là không làm hại ai và tùy sức mà giúp đỡ mọi người "
Người cảnh sát điều tra hình sự giỏi là người biết được tất cả những hành vi thủ đoạn trộm cắp của bọn trộm cắp, nhưng lại dốt ăn cắp ăn trộm ...

#14 Tue_NV

Tue_NV

    KS Võ Quang Tuệ

  • Moderator
  • PipPipPipPipPipPipPip
  • 4296 Bài viết
Điểm đánh giá: 3804 (đỉnh cao)

Đã gửi 18 February 2012 - 08:12 AM

Hình như bác hiểu nhầm ý của em rồi. Em không nhập `CAL . Em thường nhập C > Chọn tâm > nhập D/2 xong với điều kiện D là số nguyên
Nhưng nếu D là số thập phân thì nó không chấp nhận
Ví dụ: khi nhập 4/3 không vấn đề gì ra ngay đường tròn. Nhập 57.5/2 nó thông báo:Requires numeric radius, point on circumference, or "D". Muốn được phả nhập là 275/20

Em muốn không phải nhập `CAL mà nhập được 57.5/2 không biết có biến nào có thể thay đổi được không?

Command: c CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan
radius)]:
Specify radius of circle or [Diameter] <10.0000>: 4/3
Command: CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan
radius)]:
Specify radius of circle or [Diameter] <1.3333>: 57.5/2
Requires numeric radius, point on circumference, or "D".
Specify radius of circle or [Diameter] <1.3333>: 575/20
Command:

Biến thì theo Tue_NV biết là không có.
Bạn có thể nhập: (/ 57.5 2) -> nếu không thích nhập 'CAL rồi 57.5/2

Command: _circle
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:
Specify radius of circle or [Diameter]: (/ 57.5 2)
  • 1

#15 vuducquyet

vuducquyet

    biết zoom

  • Members
  • Pip
  • 18 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 18 February 2012 - 01:50 PM

Nếu bạn biết dùng lệnh CAL trong khi vẽ để tính r và 2r và r/3 thì kết quả là chính xác tuyệt đối. Còn lẻ hay chẳn là do R lớn của bạn

mình mới học đến vẽ cung tron và đường tròn lên không biêt lệnh CAL.Thanks
  • 0

#16 Hai_YenLang

Hai_YenLang

    biết lệnh explore

  • Members
  • PipPipPipPipPipPip
  • 473 Bài viết
Điểm đánh giá: 149 (tàm tạm)

Đã gửi 18 February 2012 - 02:07 PM

mình mới học đến vẽ cung tron và đường tròn lên không biêt lệnh CAL.Thanks

Command: c CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan
radius)]:
Specify radius of circle or [Diameter]: `cal
Requires numeric radius, point on circumference, or "D".
Specify radius of circle or [Diameter]: Nhập bán kính 31 hoặc đường kính chia đôi 62/2

Em cảm ơn bác Tue_VN nhé!
  • 0
Đức hạnh lớn nhất mà bên cạnh đó, mọi đức hạnh khác đều mờ nhạt đi, đó là không làm hại ai và tùy sức mà giúp đỡ mọi người "
Người cảnh sát điều tra hình sự giỏi là người biết được tất cả những hành vi thủ đoạn trộm cắp của bọn trộm cắp, nhưng lại dốt ăn cắp ăn trộm ...

#17 deleted89

deleted89

    Chưa sử dụng CAD

  • Members
  • Pip
  • 2 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 21 April 2012 - 01:48 AM

có bác nào biết cách vẽ đường tròn tiếp xúc với một đường thẳng và một ellips giúp mình với :D
  • 0

#18 Doan Van Ha

Doan Van Ha

    biết lệnh adcenter

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 5447 Bài viết
Điểm đánh giá: 2624 (tuyệt vời)

Đã gửi 21 April 2012 - 06:42 AM

có bác nào biết cách vẽ đường tròn tiếp xúc với một đường thẳng và một ellips giúp mình với :D

Biết tâm circle chưa? Nếu không biết thì có vô số. Tốt nhất là post bản vẽ lên.
  • 1

* Chỉ nên yêu cầu Lisp khi bạn làm việc đó mất cả ngày nhưng họ chỉ viết 1 giờ. Đừng nêu yêu cầu Lisp khi bạn chỉ làm 1 giờ nhưng bắt họ phải mất cả ngày.

* Nhờ viết lisp cũng như đi khám bệnh. Chỉ gởi căn cước và than sắp chết thì không bác sỹ nào cứu sống được.


#19 deleted89

deleted89

    Chưa sử dụng CAD

  • Members
  • Pip
  • 2 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 21 April 2012 - 09:59 AM

là một đường thẳng song song với trục ellip cắt ellip, chỉ biết bán kính đường tròn thôi. mình mới học cad nên ko rành lắm, mấy bác giúp mình kĩ chút hen, thanks nhiều :D
  • 0

#20 phamthanhbinh

phamthanhbinh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 6007 Bài viết
Điểm đánh giá: 3113 (tuyệt vời)

Đã gửi 21 April 2012 - 10:42 AM

là một đường thẳng song song với trục ellip cắt ellip, chỉ biết bán kính đường tròn thôi. mình mới học cad nên ko rành lắm, mấy bác giúp mình kĩ chút hen, thanks nhiều :D

Hề hề hề,
Không biết cách này có áp dụng được không?? Bạn hãy thử xem nhé.
1/- Offset dường thẳng và đường elip một khoảng là r bán kính vòng tron
2/- Tìm các giao điểm của hai đường offset này , lấy đó làm tâm và vẽ vòng tròn.
3/- Như vậy tùy vào hướng offset và bán kính r bạn có thể có tới 4 nghiệm hoặc thậm chí chả có nghiệm nào.
Chúc bạn thành công.
Vì mình không có CAD tại fa6y nên chưa test dược.

  • 1
