Tạo MŨ cho con số kích thước


  • Please log in to reply
3 replies to this topic

#1 khuduba

khuduba

    biết vẽ pline

  • Members
  • PipPip
  • 63 Bài viết
Điểm đánh giá: 24 (tàm tạm)

Đã gửi 07 September 2008 - 03:49 PM

Làm sao để tạo mũ cho con số kích thước như dưới đây. Cái mũ này lúc đầu là như ^ sau đó k hiểu làm j đó nó trở nên mượt hơn

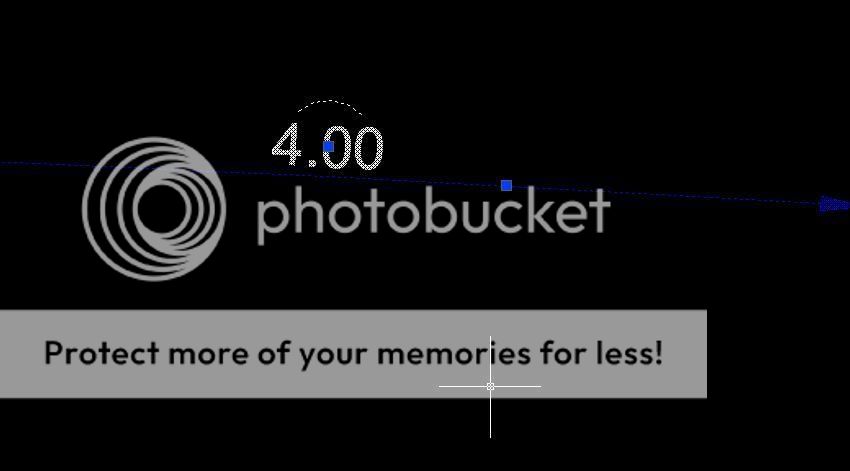

Hình đã gửi
  • 0

#2 nguyenhuyhoang

nguyenhuyhoang

    biết lệnh adcenter

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 749 Bài viết
Điểm đánh giá: 426 (tốt)

Đã gửi 07 September 2008 - 04:19 PM

Thông thường ghi KT cung dùng Arc Length thì kết quả có cung sẵn nhưng nó nằm ở trước chữ số,, còn hình bạn Post lên là đường thẳng dùng mũ làm gì, cái mũ này dùng Arc vẽ, cách nào khác thì nghĩ chưa ra.
  • 0

#3 khuduba

khuduba

    biết vẽ pline

  • Members
  • PipPip
  • 63 Bài viết
Điểm đánh giá: 24 (tàm tạm)

Đã gửi 07 September 2008 - 07:21 PM

Thông thường ghi KT cung dùng Arc Length thì kết quả có cung sẵn nhưng nó nằm ở trước chữ số,, còn hình bạn Post lên là đường thẳng dùng mũ làm gì, cái mũ này dùng Arc vẽ, cách nào khác thì nghĩ chưa ra.

Không phải là cái j đó vẽ thêm.

Nó là một phần của kích thước. Các bạn xem trên hình thì thấy khi kích vào một fần nào đó của kích thước thì nó cũng được chọn theo. Mình đã cố tình chụp hình như vậy.
  • 0

#4 meohoang

meohoang

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 811 Bài viết
Điểm đánh giá: 342 (khá)

Đã gửi 07 September 2008 - 09:06 PM

Không phải là cái j đó vẽ thêm.

Nó là một phần của kích thước. Các bạn xem trên hình thì thấy khi kích vào một fần nào đó của kích thước thì nó cũng được chọn theo. Mình đã cố tình chụp hình như vậy.


Cái mà bạn gọi là mũ trên chữ số đó chính là số liệu về chiều dài của 1 cung tròn. Trước đây Acad ko có lệnh đo chiều dài cung mà bạn phải dùng lệnh list để đọc thông số này. Cái này chỉ hiện lên khi bạn dùng Dimarc còn các lệnh Dim khác làm sao có được?
Còn có lúc nó như dấu ^ là lúc Acad tiết kiệm bộ nhớ nên thể hiện dzay thôi, khi dùng RE làm tươi màn hành thì nó lại là cung tronf nho nhỏ mượt mà..
  • 0
