Kí hiệu này trong ban vẽ có nghĩa là gì ạ?


  • Please log in to reply
5 replies to this topic

#1 co_khi

co_khi

    biết lệnh rotate

  • Members
  • PipPipPip
  • 139 Bài viết
Điểm đánh giá: 2 (bình thường)

Đã gửi 19 October 2011 - 09:48 AM

Xin cho em hỏi kí hiệu này trong bản vẽ có nghĩa là gì ạ
Hình đã gửi

em xin cảm ơn nhiều ạ.
  • 0

#2 huyphan

huyphan

    biết dimbaseline

  • CADViet Team
  • PipPipPipPipPip
  • 368 Bài viết
Điểm đánh giá: 71 (tàm tạm)

Đã gửi 19 October 2011 - 10:37 AM

Xin cho em hỏi kí hiệu này trong bản vẽ có nghĩa là gì ạ
Hình đã gửi

em xin cảm ơn nhiều ạ.


Bạn phải nêu rõ ký hiệu ấy có trong bản vẽ loại nào? Kiến trúc, Quy hoạch, hay cơ khí....
Nếu có mũi tên chỉ hướng và bên dưới có chữ N, đấy có thể là ký hiệu hướng Bắc trong bản vẽ xây dựng.
  • 0

#3 hng

hng

    biết vẽ spline

  • Members
  • PipPip
  • 92 Bài viết
Điểm đánh giá: 49 (tàm tạm)

Đã gửi 19 October 2011 - 10:56 AM

Xin cho em hỏi kí hiệu này trong bản vẽ có nghĩa là gì ạ
Hình đã gửi

em xin cảm ơn nhiều ạ.

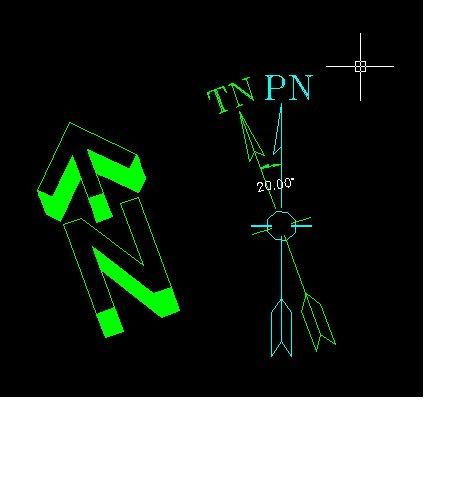

TN: true north- hướng bắc thật
