Nhờ trả lời thắc mắc về đồ án CTM!


  • Please log in to reply
7 replies to this topic

#1 anhvanyeuem

anhvanyeuem

    HÀ TĨNH CHÍNH GỐC 38!

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 764 Bài viết
Điểm đánh giá: 473 (tốt)

Đã gửi 18 November 2011 - 10:38 AM

Em đang vẽ đồ án chi tiết máy hộp giảm tốc 2 cấp,trong khi vẽ thì do khoảng cách giữa các trục kha lớn (200-210),dẫn đến khi vẽ trên A0 nó bị thiếu với tỉ lệ 1:1.Em có trao đổi với thầy HD của em bảo là có thể ở hình chiếu bằng vẽ tỉ lệ 1:1,còn 2 hình chiếu kia vẽ tỉ lệ 1:2 thì thầy của em bảo là không được( câu này em hỏi khi chưa tiến hành vẽ). bây giờ sắp nộp bản vẽ rùi,còn thầy em thì bận suất,liên lạc không đươc,mọi người cho em lời khuyên đi.nếu em vẽ như cách trên thì có được không?
  • 0

Hội những người yêu kỹ thuật chân chính


#2 phamthanhbinh

phamthanhbinh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 6007 Bài viết
Điểm đánh giá: 3113 (tuyệt vời)

Đã gửi 18 November 2011 - 12:11 PM

Em đang vẽ đồ án chi tiết máy hộp giảm tốc 2 cấp,trong khi vẽ thì do khoảng cách giữa các trục kha lớn (200-210),dẫn đến khi vẽ trên A0 nó bị thiếu với tỉ lệ 1:1.Em có trao đổi với thầy HD của em bảo là có thể ở hình chiếu bằng vẽ tỉ lệ 1:1,còn 2 hình chiếu kia vẽ tỉ lệ 2:1 thì thầy của em bảo là không được( câu này em hỏi khi chưa tiến hành vẽ). bây giờ sắp nộp bản vẽ rùi,còn thầy em thì bận suất,liên lạc không đươc,mọi người cho em lời khuyên đi.nếu em vẽ như cách trên thì có được không?

Hề hề hề,
Đã thiếu giấy mà còn tăng tỷ lệ vẽ lên à????
Theo quy định chung thì các hình chiếu chính phải có cùng tỷ lệ để người đọc dễ hình dung vật thể.
Vì thế nếu giấy quá hẹp thì bạn phải giảm tỷ lệ vẽ xuống thôi. Tỷ lệ vẽ cũng được quy định khá cụ thể. Bạn không thể tùy chọn tỷ lệ cho nó vừa xinh xỉnh xình xinh được. Tỷ như khi vẽ tỷ lệ 1:1 thì quá lớn, thiếu giấy, còn vẽ tỷ lệ 1:2 thì quá nhỏ, dư nhiều giấy, bạn không thể chọn cái tỷ lệ là 1:1.5 cho nó xinh xỉnh xình xinh được mà phải chấp nhận vẽ với tỷ lệ 1:2. Những chỗ giấy thừa nên vẽ thêm các hình chiếu hay mặt cắt phụ để vừa giúp cho người đọc dễ hình dung, vừa đỡ phí giấy...... và vừa tốn thêm tí công sức. Tổng diện tích giấy sử dụng để vẽ phải cố gắng >= 75% diện tích khổ giấy.
Hề hề hề,
Mong bạn sớm vẽ ra cái sản phẩm của mình cho anh em mót nhờ hỉ....
  • 1
Chúc các quý Anh trên diễn đàn luôn khỏe, đẻ thêm được nhiều thứ để mót.

#3 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2646 Bài viết
Điểm đánh giá: 832 (rất tốt)

Đã gửi 18 November 2011 - 04:23 PM

-Xét về lý, khi vẽ bao giờ người ta cũng căn cứ vào khổ giấy, vì khổ giấy có hạn chỉ từ A4- Ao. Căn cứ vào khổ giấy cần in ra, căn cứ vào kích thước thực của hình vẽ người ta có thể lựa chọn tỉ lệ phóng to, thu nhỏ hay chỉ cần vẽ tỷ lệ 1:1 là được.Vẽ tỷ lệ nào là do người vẽ lựa chọn sao cho đảm bảo thể hiện đúng, đủ để người đọc hiểu được là OK.
-Xét về tình người ta có thể cắt bỏ đi một phần bản vẽ đi cũng được miễn sao người đọc nhìn rõ hình vẽ là được ( không nhất thiết phải thể hiện đầy đủ cả 3 hình chiếu khi vẽ cụm chi tiết, chỉ có bản vẽ chi tiết mới cần phải thể hiện đầy đủ. Tỉ dụ muốn in cái bánh mỳ dài 1, 8 mét trên khổ giấy Ao (1189x841), nếu vẽ tỷ lệ 2:1 thì cái bánh mỳ bé quá, nếu vẽ tỷ lệ 1:1 thì cái bánh mỳ lại thò ra ngoài bản vẽ. Vậy muốn vẽ được ở tỷ lệ 1: 1 người ta phải cắt bớt cái bánh mỳ đi để nhét vừa nó vào đủ bản vẽ là OK, người đọc vẫn hiểu đó là cái bánh mỳ chứ không nhầm lẫn là cái bánh bao.
-Trên hình vẽ nên thể hiện các hình chiếu vẽ theo tỷ lệ như nhau, không nên chơi kiểu hình chiếu đứng vẽ tỷ lệ 1:1 hình chiếu cạnh lại vẽ tỷ lệ 1:2, đây là điều tối kỵ.

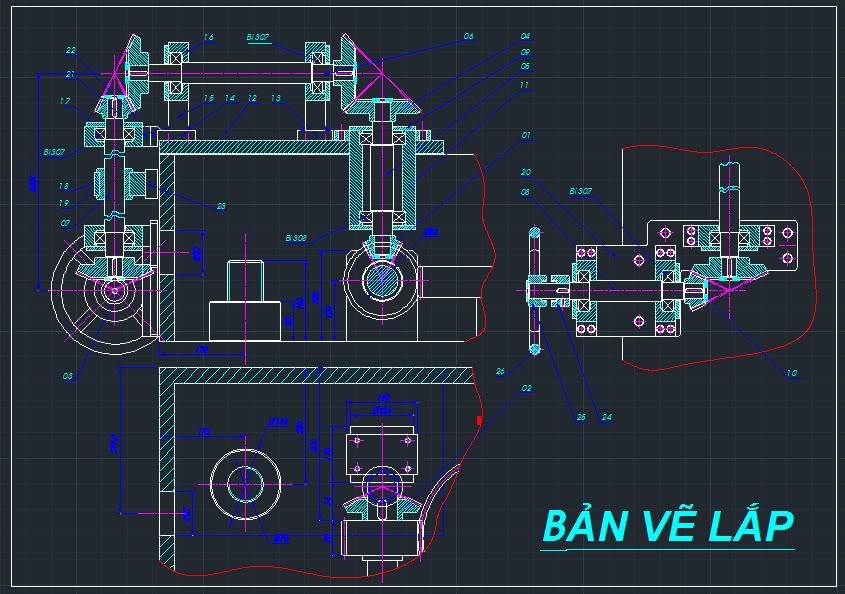

-Riêng hình chiếu và hình cắt phụ người ta có thể phóng to lên cho dễ nhìn, dưới đây là hình vẽ để anh tham khảo về cách thể hiện bản vẽ đã được ứng dụng nhiều trong thực tế sản xuất (nét đỏ là giới hạn mặt cắt):
Hình đã gửi

(Hình vẽ cụm chi tiết trên chỉ mang tính minh họa, đã xóa bớt đi bản kê chi tiết, khung tên...)
  • 0

Gió đưa cây cải về trời

Rau răm ở lại chịu lời đắng cay...


#4 anhvanyeuem

anhvanyeuem

    HÀ TĨNH CHÍNH GỐC 38!

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 764 Bài viết
Điểm đánh giá: 473 (tốt)

Đã gửi 18 November 2011 - 07:00 PM

Cảm ơn mọi người đã góp ý cho em,vậy là tỉ lệ 1:1 thì không xong rồi,nó thò ra vì khoảng cách khá lớn,vì em thấy có mấy người cũng làm theo cách của em ,do thiếu giấy vẽ mà! Giờ em nhờ mọi người cho em cách giải quyết nhanh gọn và cụ thể được không nhỉ?
Vì khi vẽ hình chiếu đứng trục giữa vẫn chiếu thẳng lên trùng với hình chiếu đứng mà,rồi xử lý tỉ lệ 1:2,hi!
Cách nào ổn nhất đây!
  • 0

Hội những người yêu kỹ thuật chân chính


#5 anhvanyeuem

anhvanyeuem

    HÀ TĨNH CHÍNH GỐC 38!

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 764 Bài viết
Điểm đánh giá: 473 (tốt)

Đã gửi 18 November 2011 - 07:00 PM

Hề hề hề,
Đã thiếu giấy mà còn tăng tỷ lệ vẽ lên à????
Theo quy định chung thì các hình chiếu chính phải có cùng tỷ lệ để người đọc dễ hình dung vật thể.
Vì thế nếu giấy quá hẹp thì bạn phải giảm tỷ lệ vẽ xuống thôi. Tỷ lệ vẽ cũng được quy định khá cụ thể. Bạn không thể tùy chọn tỷ lệ cho nó vừa xinh xỉnh xình xinh được. Tỷ như khi vẽ tỷ lệ 1:1 thì quá lớn, thiếu giấy, còn vẽ tỷ lệ 1:2 thì quá nhỏ, dư nhiều giấy, bạn không thể chọn cái tỷ lệ là 1:1.5 cho nó xinh xỉnh xình xinh được mà phải chấp nhận vẽ với tỷ lệ 1:2. Những chỗ giấy thừa nên vẽ thêm các hình chiếu hay mặt cắt phụ để vừa giúp cho người đọc dễ hình dung, vừa đỡ phí giấy...... và vừa tốn thêm tí công sức. Tổng diện tích giấy sử dụng để vẽ phải cố gắng >= 75% diện tích khổ giấy.
Hề hề hề,
Mong bạn sớm vẽ ra cái sản phẩm của mình cho anh em mót nhờ hỉ....

ah quen! 1:2!hi!
  • 0

Hội những người yêu kỹ thuật chân chính


#6 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2646 Bài viết
Điểm đánh giá: 832 (rất tốt)

Đã gửi 18 November 2011 - 09:08 PM

Cảm ơn mọi người đã góp ý cho em,vậy là tỉ lệ 1:1 thì không xong rồi,nó thò ra vì khoảng cách khá lớn,vì em thấy có mấy người cũng làm theo cách của em ,do thiếu giấy vẽ mà! Giờ em nhờ mọi người cho em cách giải quyết nhanh gọn và cụ thể được không nhỉ?
Vì khi vẽ hình chiếu đứng trục giữa vẫn chiếu thẳng lên trùng với hình chiếu đứng mà,rồi xử lý tỉ lệ 1:2,hi!
Cách nào ổn nhất đây!



Anh muốn vẽ kiểu gì cũng được, tỷ lệ nào cũng xong, miễn là hình vẽ phải rõ ràng, mạch lạc, nét nào ra nét ấy để người đọc không phải soi kính “hiểm vi” mới đọc được bản vẽ là ổn. Em đã nói rồi kiêng kỵ nhất là hình chiếu nằm vẽ tỷ lệ 1:1, hình chiếu ngồi lại vẽ tỷ lệ 2:1…..chốt lại cả 3 hình chiếu phải được vẽ cùng một tỷ lệ!
Có rất nhiều cách để thu gọn hình vẽ, hình ảnh trên là một ví dụ để anh tham khảo: Khi hình đối xứng được quyền vẽ một nửa hình cũng được, khi hình dài quá người ta có thể cắt bớt đi rồi vẽ nét cắt như hình trên, nét cắt mầu đỏ:



  • 0

Gió đưa cây cải về trời

Rau răm ở lại chịu lời đắng cay...


#7 trọng123

trọng123

    Chưa sử dụng CAD

  • Members
  • Pip
  • 1 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 03 January 2015 - 02:16 PM

nếu vẽ cad bạn nên mvsetup
chỉnh tỉ lệ theo tiêu chuẩn không được lấy tỉ lệ lung tung đâu.
xong rồi cứ vẽ bình thường thôi


  • 0

#8 Hoan1111

Hoan1111

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2587 Bài viết
Điểm đánh giá: 692 (tốt)

Đã gửi 03 January 2015 - 10:55 PM

nếu vẽ cad bạn nên mvsetup
chỉnh tỉ lệ theo tiêu chuẩn không được lấy tỉ lệ lung tung đâu.
xong rồi cứ vẽ bình thường thôi



Câu giả nhời của anh hơi bị muộn mằn mất bốn năm rồi anh à/



G/iơ/f/ /a/nh /c/hủ /t/hớt/ /đ/a/x/ /la/mf / sếp , hàng này ký duyệt bản vẽ của người khác rồi anh /ạk :) :) :)
