xin hỏi về mâm cặp 3 chấu


  • Please log in to reply
4 replies to this topic

#1 rongocan

rongocan

    biết pan

  • Members
  • Pip
  • 7 Bài viết
Điểm đánh giá: 2 (bình thường)

Đã gửi 22 November 2011 - 10:45 AM

Các anh xem giúp em cái mâm cặp 3 chấu em vẽ có gì sai sót và có thể bổ sung giúp em với ạ! thanks các anh nhiều.


http://www.mediafire...n53sy4gsxzn363e
  • 0

#2 trung0988

trung0988

    biết vẽ ellipse

  • Members
  • PipPip
  • 55 Bài viết
Điểm đánh giá: 6 (bình thường)

Đã gửi 22 November 2011 - 12:44 PM

tôi cũng xem qua bản vẽ của bạn, tôi có 1 số ý kiến sau:
1- đầu chấu kẹp vẽ như thế là không đúng. phần chấu khi tiếp xúc với chi tiết sẽ rất nhỏ.
2- cái vít số 6 có ren bạn vẽ thế kia chỉ để chơi thôi à? nó phải ăn khớp với cái j chứ.
3- hình chiếu cạnh thiếu nét xuống của chi tiết số 1.
4- cái vít số 1 để làm j nhỉ? mà bạn vẽ sai cơ bản hay sao ấy.
nhìn chung vẫn chưa thể hiện được nguyên lý ăn khớp ... bản vẽ có vẻ lung tung. bạn cần xem lại.
  • 0

#3 rongocan

rongocan

    biết pan

  • Members
  • Pip
  • 7 Bài viết
Điểm đánh giá: 2 (bình thường)

Đã gửi 22 November 2011 - 03:18 PM

tôi cũng xem qua bản vẽ của bạn, tôi có 1 số ý kiến sau:
1- đầu chấu kẹp vẽ như thế là không đúng. phần chấu khi tiếp xúc với chi tiết sẽ rất nhỏ.
2- cái vít số 6 có ren bạn vẽ thế kia chỉ để chơi thôi à? nó phải ăn khớp với cái j chứ.
3- hình chiếu cạnh thiếu nét xuống của chi tiết số 1.
4- cái vít số 1 để làm j nhỉ? mà bạn vẽ sai cơ bản hay sao ấy.
nhìn chung vẫn chưa thể hiện được nguyên lý ăn khớp ... bản vẽ có vẻ lung tung. bạn cần xem lại.


Dạ em cảm ơn anh đã góp ý.Ở hình vẽ chi tiết số 6 của em là 1 cái bánh răng côn anh
ạ.nó ăn khớp với đĩa số 2, tuy nhiên em chưa biết thể hiện sự ăn khớp đó. Các anh chỉ giúp em với ạ.thanhks các anh nhiều
  • 0

#4 rongocan

rongocan

    biết pan

  • Members
  • Pip
  • 7 Bài viết
Điểm đánh giá: 2 (bình thường)

Đã gửi 02 December 2011 - 04:49 PM

Các anh có thể giúp em thể hiện sự ăn khớp giữa bánh răng côn của đĩa số 2 với bánh răng côn 6 được không ạ.Nhân tiện các anh xem mâm cặp em vẽ còn sai sót gì thì góp ý giúp em với ạ. Em cảm ơn các anh nhiều!
http://www.mediafire...n53sy4gsxzn363e
http://imageshack.us...5/18759285.jpg/
  • 0

#5 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2646 Bài viết
Điểm đánh giá: 832 (rất tốt)

Đã gửi 03 December 2011 - 12:13 AM

Như anh trung0988 đã nhận xét rồi, trên hình cắt A_A chi tiết số 2 (nửa trên và nửa dưới) phải đối xứng qua trục tâm, góc nghiêng của răng cũng phải bẳng nhau, không chơi kiểu trên to dưới bé!

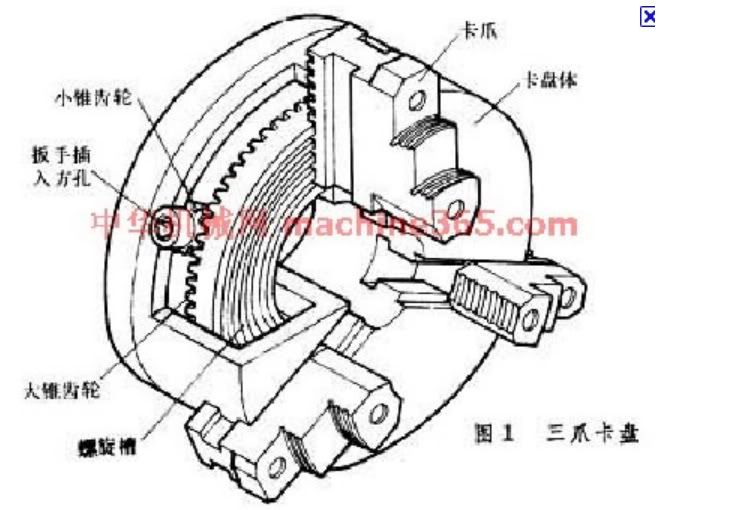

Hình và bài viết tham khảo:

Hình đã gửi
Hình đã gửi

Hình đã gửi

http://www.cadviet.c...showtopic=59143
