GIúp đỡ về hình chiếu


  • Please log in to reply
9 replies to this topic

#1 vantiem

vantiem

    biết zoom

  • Members
  • Pip
  • 13 Bài viết
Điểm đánh giá: 2 (bình thường)

Đã gửi 21 December 2011 - 07:08 PM

Minhf mới làm quen với cad 3d. Mình có 1 bản cad 3d, nhưng không biết cách nào để lấy hình chiếu trục đo từ vật thể 3d đó. Mong Pro nào có thể diễn tả cách làm 1 cách chi tiết giúp mình được ko?
Đây là file http://www.cadviet.c...47_drawing4.dwg
  • 0

#2 anhvanyeuem

anhvanyeuem

    HÀ TĨNH CHÍNH GỐC 38!

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 764 Bài viết
Điểm đánh giá: 473 (tốt)

Đã gửi 21 December 2011 - 07:46 PM

bạn đọc mấy bài viết này: http://www.cadviet.c...?showtopic=6605
  • 1

Hội những người yêu kỹ thuật chân chính


#3 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2646 Bài viết
Điểm đánh giá: 832 (rất tốt)

Đã gửi 21 December 2011 - 08:00 PM

Mục đích của hình chiếu trục đo trong bản vẽ cơ khí là hình minh họa cho hình vẽ 2D . Thực tế hình vẽ 2D chỉ cần thể hiện hai hình chiếu hoặc chỉ cần 1 hình chiếu + thêm hình cắt và hình cắt cũng xong miễn sao khi thể hiện trên hình người đọc hiểu được là được. Hình chiếu trục đo ứng dụng trong trường học để các thầy cô giáo kiểm tra khả năng đọc bản vẽ của học sinh chứ không có ý gì trong thực tế sản xuất. Khi anh đã vẽ hình 3D vẽ bằng solid rồi muốn chuyển nó sang hình chiếu trục đo anh chỉ cần phá vỡ nó ra là được rồi dùng lệnh trim cắt đi các nét thừa hoặc anh có thể chuyển nó sang nét khuất cũng được vấn đề này trên diễn đã có bác
Bemove đề cập anh tự tìm kiếm bài viết đó nhé!
Quan điểm của em là hãy vẽ và thể hiện 3D bằng Solid cái này nó có hai tác dụng:
- Hỗ trợ cho người đọc bản vẽ 2D dễ hình dung vật thể.
- Tính được thể tích của vật thể 3D một cách ngon ghẻ chỉ cần dùng lệnh Massprop

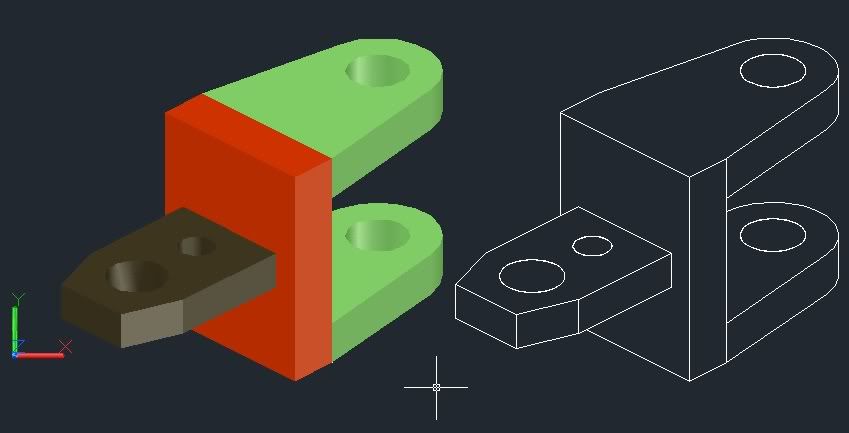

Từ hình 3D Solid của anh, em đã lội ngược dòng thời gian và lịch sử để chuyển nó về cái gọi là hình chiếu trục đo cổ lỗ sĩ:

Hình đã gửi
Đây là lời khuyên dành cho anh:

Khi bạn đã thành thạo 2D, vẽ 3D không có gì khó khăn cả. Nói chung là phải có sách hướng dẫn và chịu khó thực hành, không có mẹo gì hay đâu!
Mình có vài gợi ý:
1) Lôi ra màn hình các toolbar: Solids, Render, View
2) Tập vẽ và thao tác với các khối có sẵn: Box, Cylinder, Cone...
3) Tập dựng khối 3D từ các đối tượng 2D bằng 2 lệnh rất cơ bản là Extrude và Revolve. Lưu ý: đối tượng 2D phải là Pline kín hoặc Region
4) Tập thao tác với các lệnh cộng, trừ và giao các khối solid: Union, Subtract, Intersect
5) Tìm hiểu về Model, Layout, các lệnh chiếu solid lên layout như Solprof, Solview...

Chúc bạn thành công!


  • 1

Gió đưa cây cải về trời

Rau răm ở lại chịu lời đắng cay...


#4 vantiem

vantiem

    biết zoom

  • Members
  • Pip
  • 13 Bài viết
Điểm đánh giá: 2 (bình thường)

Đã gửi 21 December 2011 - 08:12 PM

Mục đích của hình chiếu trục đo trong bản vẽ cơ khí là hình minh họa cho hình vẽ 2D . Thực tế hình vẽ 2D chỉ cần thể hiện hai hình chiếu hoặc chỉ cần 1 hình chiếu + thêm hình cắt và hình cắt cũng xong miễn sao khi thể hiện trên hình người đọc hiểu được là được. Hình chiếu trục đo ứng dụng trong trường học để các thầy cô giáo kiểm tra khả năng đọc bản vẽ của học sinh chứ không có ý gì trong thực tế sản xuất. Khi anh đã vẽ hình 3D vẽ bằng solid rồi muốn chuyển nó sang hình chiếu trục đo anh chỉ cần phá vỡ nó ra là được rồi dùng lệnh trim cắt đi các nét thừa hoặc anh có thể chuyển nó sang nét khuất cũng được vấn đề này trên diễn đã có bác
Bemove đề cập anh tự tìm kiếm bài viết đó nhé!
Quan điểm của em là hãy vẽ và thể hiện 3D bằng Solid cái này nó có hai tác dụng:
- Hỗ trợ cho người đọc bản vẽ 2D dễ hình dung vật thể.
- Tính được thể tích của vật thể 3D một cách ngon ghẻ chỉ cần dùng lệnh Massprop

Từ hình 3D Solid của anh, em đã lội ngược dòng thời gian và lịch sử để chuyển nó về cái gọi là hình chiếu trục đo cổ lỗ sĩ:

Hình đã gửi
Đây là lời khuyên dành cho anh:

Rất sr bạn. Lúc nãy mình diễn đạt nhầm ý của mình. Ý mình là từ một vật thể 3d, làm sao để lấy hình chiếu đứng, bằng, cạnh của nó cơ. hj
  • 0

#5 hoan2182

hoan2182

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2646 Bài viết
Điểm đánh giá: 832 (rất tốt)

Đã gửi 21 December 2011 - 08:20 PM

Có một hay hai hình chiếu dựng hình chiếu trục đo hay 3D solid mới gọi là khó, \ có sẵn vật thể rồi thì ...dễ ợt mà anh! Trên diễn đàn đã có nhiều bài viết đề cập vấn đề chuyển 3D solid về các hình chiếu, anh tự tìm kiếm nhé!
  • 2

Gió đưa cây cải về trời

Rau răm ở lại chịu lời đắng cay...


#6 anhvanyeuem

anhvanyeuem

    HÀ TĨNH CHÍNH GỐC 38!

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 764 Bài viết
Điểm đánh giá: 473 (tốt)

Đã gửi 21 December 2011 - 08:22 PM

ở cái anh solid nó có thể xuất hình 3d sang 3 hình chiếu mà bạn,còn nếu bạn muốn làm ngay trên cad được mà :
http://giothangmuoi....tocad-2010.html
  • 2

Hội những người yêu kỹ thuật chân chính


#7 vantiem

vantiem

    biết zoom

  • Members
  • Pip
  • 13 Bài viết
Điểm đánh giá: 2 (bình thường)

Đã gửi 21 December 2011 - 08:25 PM

bạn đọc mấy bài viết này: http://www.cadviet.c...?showtopic=6605

Rất cám ơn bạn. bài viết rất chi tiết. Mình đã lấy được 3 hình chiếu như ý muốn. Thank bạn
  • 0

#8 anhvanyeuem

anhvanyeuem

    HÀ TĨNH CHÍNH GỐC 38!

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 764 Bài viết
Điểm đánh giá: 473 (tốt)

Đã gửi 21 December 2011 - 08:53 PM

Có một hay hai hình chiếu dựng hình chiếu trục đo hay 3D solid mới gọi là khó, \ có sẵn vật thể rồi thì ...dễ ợt mà anh! Trên diễn đàn đã có nhiều bài viết đề cập vấn đề chuyển 3D solid về các hình chiếu, anh tự tìm kiếm nhé!

Luôn tiện bác hoàn có vẽ đựoc quả bóng đá bằng solid không? cho em 1 file mẫu nhỉ? có 1 bạn nhờ em mà em vẫn chưa làm đựoc:
File hình ảnh: http://www.mediafire...ms7uasokqg1bu9j
File hướng dẫn vẽ: http://www.mediafire..._so_bong_da.pdf
  • 0

Hội những người yêu kỹ thuật chân chính


#9 tonynguyen.bb

tonynguyen.bb

    biết zoom

  • Members
  • Pip
  • 11 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 03 February 2015 - 02:53 PM

Em đọc xong cái file hướng dẫn vẽ quả bóng đá mà choáng váng với cái nhiệt độ trưa nóng thế này.


  • 0

#10 Hantinhsaycad

Hantinhsaycad

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 1073 Bài viết
Điểm đánh giá: 376 (khá)

Đã gửi 03 February 2015 - 04:44 PM

Em đọc xong cái file hướng dẫn vẽ quả bóng đá mà choáng váng với cái nhiệt độ trưa nóng thế này.

Không đọc vào buổi trưa nữa , mà đọc lúc nửa đêm ấy
