Minh co file ban ve duong ong the nay....


  • Please log in to reply
3 replies to this topic

#1 thanhnvo

thanhnvo

    biết pan

  • Members
  • Pip
  • 7 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 20 April 2012 - 12:27 PM

Jo ko bit la bit ve the trong 2D the nao???
XIn cac pac chi dao????http://www.cadviet.c...ab1_sht_1_2.dwg
mih nen ghi kich thuoc that hay ghi ao?
Neu ghi kich thuoc that thi ti le ra sao?????
  • 0

#2 clicklathich

clicklathich

    biết vẽ circle

  • Members
  • PipPip
  • 36 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 20 April 2012 - 01:05 PM

câu hỏi của bạn hơi mơ hồ....làm người đọc.....khó hiểu.bạn có thể nói rõ mục đích bạn muốn làm gì thì ng khác mới giúp bạn dc chứ. :mellow: :blush: :wacko:
  • 0
Hình đã gửi

Tiền không phải là Tất cả.....nhưng.......
Muốn có tất cả phải có tiền.....

#3 phamthanhbinh

phamthanhbinh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 6009 Bài viết
Điểm đánh giá: 3113 (tuyệt vời)

Đã gửi 20 April 2012 - 03:09 PM

Jo ko bit la bit ve the trong 2D the nao???
XIn cac pac chi dao????http://www.cadviet.c...ab1_sht_1_2.dwg
mih nen ghi kich thuoc that hay ghi ao?
Neu ghi kich thuoc that thi ti le ra sao?????

Hề hề hề,
Cứ theo cái mình hiểu thì đây là cái sơ đồ lắp đường ống trong không gian.
Việc bạn muốn vẽ nó trên bản vẽ 2D chẳng có chi là khó cả miễn rằng bạn hiểu về nguyên tắc chiếu.
Chưa hiểu cái khái niệm kích thước thật và kích thước ảo của bạn nói là gì cả nên không thể trả lời.
Nếu muốn vẽ cùng một tỷ lệ mà kích thước hai chiều chênh lệch quá lớn , bạn có thể sử dụng việc cắt khúc nó ra để thể hiện.
  • 0
Chúc các quý Anh trên diễn đàn luôn khỏe, đẻ thêm được nhiều thứ để mót.

#4 Hai_YenLang

Hai_YenLang

    biết lệnh explore

  • Members
  • PipPipPipPipPipPip
  • 473 Bài viết
Điểm đánh giá: 149 (tàm tạm)

Đã gửi 20 April 2012 - 03:50 PM

Jo ko bit la bit ve the trong 2D the nao???
XIn cac pac chi dao????http://www.cadviet.c...ab1_sht_1_2.dwg
mih nen ghi kich thuoc that hay ghi ao?
Neu ghi kich thuoc that thi ti le ra sao?????

Nếu vẽ hình chiếu trục đo trên 2D (mặt phẳng vẽ oxy) tùy theo nhị trắc, đẳng trắc...kích thước là ảo theo tỷ lệ nhất định.

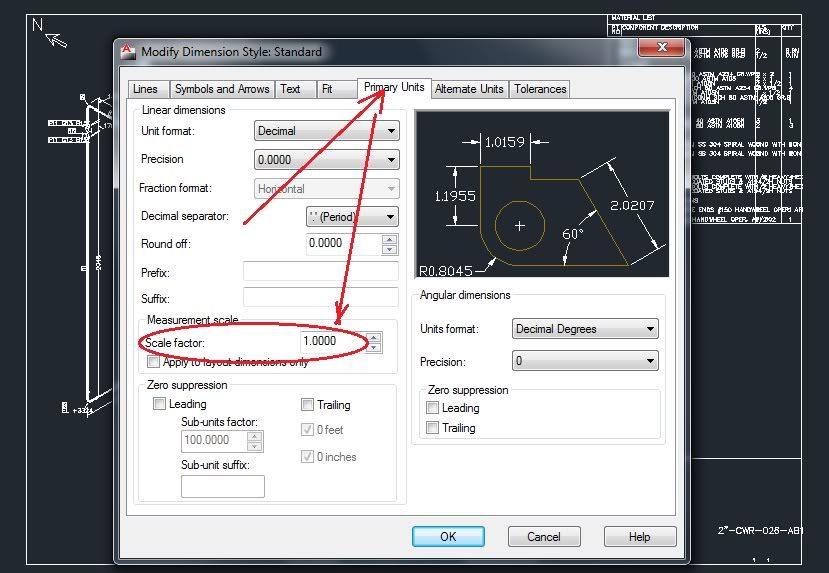

Hình đã gửi
Nếu kích thước ảo có tỷ lệ thu nhỏ là 1:2 thì nhập vào ô Scale fator trên ảnh giá trị =2 (nhớ là phải tạo thêm 1 kiểu Dim style khác để ghi kt)

Nếu vẽ hình chiếu trục đo trên không gian 3D (mặt phẳng vẽ là oxyz) luôn vẽ với kích thước thật

Tỷ lệ bản vẽ khác với tỷ lệ theo x , y và z của hình chiếu trục đo 2D trên file .dwg
Tỷ lệ bản vẽ phục thuộc kích thước vật thể và khổ giấy cần in

Tham khảo tài liệu sau:
TRƯỜNG ĐẠI HỌC ĐÀ LẠT CỘNG HÒA XA HỘI CHỦ NGHĨA VIỆT ...

www.dlu.edu.vn/.../20101116111543484VT1103hinhhoavekythuat....
Định dạng tệp: PDF/Adobe Acrobat - Xem Nhanh
10 Tháng Mười Hai 2007 – Bài 3.4 : Kích thước các khối hình học. Chương VI : Hình chiếu trục đo. Bài 4.1 : Khái niệm. Bài 4.2 : Hình chiếu trục đo vuông góc đêu ...
