Scale và 3D:solid -Face


  • Please log in to reply
13 replies to this topic

#1 khuyennd81

khuyennd81

    biết vẽ circle

  • Members
  • PipPip
  • 36 Bài viết
Điểm đánh giá: 31 (tàm tạm)

Đã gửi 03 October 2008 - 11:24 AM

Em co 2 vấn đề rất cần các bác giúp em vơi:
1. Ngày trước Cad 14 muốn scanle theo tỷ lệ X Y khac nhau dc. từ Cad 2004 chỉ scanle theo 1 tỷ lệ. Có cách nào ko các bác?
2.Một số hình 3D vẽ khó vẽ nằng 3D. em import từ 3Dmax nhưng no chi dang Face. giờ em muốn chuyển từ Face sang Solid có dc ko? Thanks các bác trươc
  • 0

#2 nguyenhuyhoang

nguyenhuyhoang

    biết lệnh adcenter

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 749 Bài viết
Điểm đánh giá: 426 (tốt)

Đã gửi 03 October 2008 - 09:35 PM

Em co 2 vấn đề rất cần các bác giúp em vơi:
1. Ngày trước Cad 14 muốn scanle theo tỷ lệ X Y khac nhau dc. từ Cad 2004 chỉ scanle theo 1 tỷ lệ. Có cách nào ko các bác?
2.Một số hình 3D vẽ khó vẽ nằng 3D. em import từ 3Dmax nhưng no chi dang Face. giờ em muốn chuyển từ Face sang Solid có dc ko? Thanks các bác trươc

1. Cad 2008 trở đi có chức năng Scale theo X,Y, nếu vẫn dùng Cad 2004 thì chắc bạn phải dùng Lisp, cái này hình như trên diễn đã có bạn thử tìm xem, nếu không bạn có thể qua phần viết lisp theo yêu cầu của diễn đàn nhờ mọi người viết giúp.
2. Do các lệnh vẽ bên Cad chỉ là các hình đơn giản, nên muốn đổi từ Face sang Solid thì không được, nó chỉ chấp nhận chuyển sang solid đối với 1 vài TH thôi, việc chuyển đổi từ SOlid - Surface thì từ Cad 2007 trở đi có chức năng này Modify - 3D Operation - Conver to solid
  • 0

#3 khuyennd81

khuyennd81

    biết vẽ circle

  • Members
  • PipPip
  • 36 Bài viết
Điểm đánh giá: 31 (tàm tạm)

Đã gửi 04 October 2008 - 01:23 PM

Em có 2 hình 3D càn vẽ dưới dạng Soild. các bác thử có cách nào ko: là hình chóp và nón có đường sinh (hoặc trục tim) cong. các bác thử xem
  • 0

#4 nguyenhuyhoang

nguyenhuyhoang

    biết lệnh adcenter

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 749 Bài viết
Điểm đánh giá: 426 (tốt)

Đã gửi 04 October 2008 - 02:08 PM

Em có 2 hình 3D càn vẽ dưới dạng Soild. các bác thử có cách nào ko: là hình chóp và nón có đường sinh (hoặc trục tim) cong. các bác thử xem


Cái này bạn có thể dùng lệnh Extrude theo đường dẫn (là đường cong), và cho góc côn
Hoặc bạn có thể dùng lệnh LOFT (Cad 2007 trở đi mới có lệnh này)
  • 1

#5 khuyennd81

khuyennd81

    biết vẽ circle

  • Members
  • PipPip
  • 36 Bài viết
Điểm đánh giá: 31 (tàm tạm)

Đã gửi 04 October 2008 - 05:14 PM

cám ơn rất rất nhiều. em làm dc bằng lệnh ext rồi! nhưng lệnh loft chưa biết dùng. Bác làm ơn chỉ cho em cụ thể ko vì lệnh này ngày trước chưa có. thanks Bác
  • 0

#6 KE AN MAY DI VANG

KE AN MAY DI VANG

    biết lệnh adcenter

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 822 Bài viết
Điểm đánh giá: 572 (tốt)

Đã gửi 04 October 2008 - 06:36 PM

em làm dc bằng lệnh ext rồi! nhưng lệnh loft chưa biết dùng.

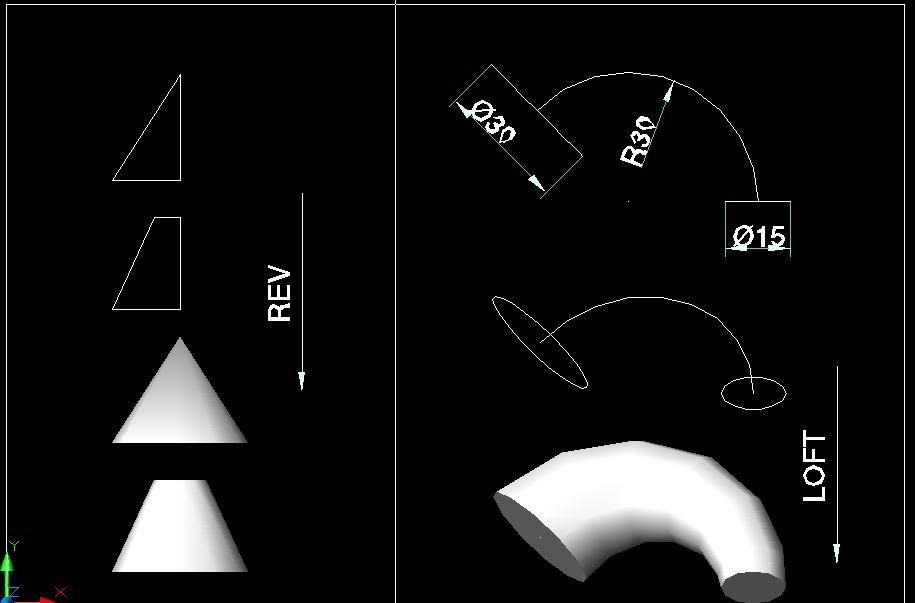

Hình đã gửi
Có nhiều cách vẽ hình nón và hình nón cụt như ngoaì cách nguyenhuyhoang đã viết:
1- Dùng lệnh REV để vẽ hình nón và hình nón cụt.
2- Lệnh Loft dùng để vẽ hình nón cụt có đường sinh cong hoặc xiên:
- Loft > Chọn đối tượng là 2 đường tròn > P > chọn đường cong.
  • 0
KẺ ĂN MÀY DĨ VÃNG

#7 nguyenhuyhoang

nguyenhuyhoang

    biết lệnh adcenter

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 749 Bài viết
Điểm đánh giá: 426 (tốt)

Đã gửi 04 October 2008 - 06:49 PM

cám ơn rất rất nhiều. em làm dc bằng lệnh ext rồi! nhưng lệnh loft chưa biết dùng. Bác làm ơn chỉ cho em cụ thể ko vì lệnh này ngày trước chưa có. thanks Bác


http://www.cadviet.c...s/Lenh_LOFT.doc
  • 0

#8 khuyennd81

khuyennd81

    biết vẽ circle

  • Members
  • PipPip
  • 36 Bài viết
Điểm đánh giá: 31 (tàm tạm)

Đã gửi 05 October 2008 - 08:00 AM

DÙng lệnh LOFT hay thật đó! cám ơn các bác nhiều. Trong 3D cad 2007 trở đi có thêm lệnh vẽ gì ngoài lệnh LOFT ko các bác? chứ vẽ như trước vẽ 3D yếu quá
  • 0

#9 phamthanhbinh

phamthanhbinh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 6007 Bài viết
Điểm đánh giá: 3113 (tuyệt vời)

Đã gửi 05 October 2008 - 06:57 PM

DÙng lệnh LOFT hay thật đó! cám ơn các bác nhiều. Trong 3D cad 2007 trở đi có thêm lệnh vẽ gì ngoài lệnh LOFT ko các bác? chứ vẽ như trước vẽ 3D yếu quá


Chào bác khuyennd81,
Đúng như bác nói, xài 3D trong cad hơi vất vả, bác có thể tham gia vào lớp học SolidWorks trên diễn đàn này sẽ thấy nó xử lý 3D khá hiệu quả và nhiều tí nh năng khác nữa. Nó có thể chuyển từ mô hình trong Solidworks sang các drawings trong Cad khá nhẹ nhàng và thuận tiện. Rất mong bác tham gia để lớp học thêm đông vui và bác có thể thu được những điều hữu ích cho công việc của mình.
Chào bác.
  • 1
Chúc các quý Anh trên diễn đàn luôn khỏe, đẻ thêm được nhiều thứ để mót.

#10 KE AN MAY DI VANG

KE AN MAY DI VANG

    biết lệnh adcenter

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 822 Bài viết
Điểm đánh giá: 572 (tốt)

Đã gửi 06 October 2008 - 12:26 AM

DÙng lệnh LOFT hay thật đó! cám ơn các bác nhiều. Trong 3D cad 2007 trở đi có thêm lệnh vẽ gì ngoài lệnh LOFT ko các bác? chứ vẽ như trước vẽ 3D yếu quá

Trước đây khi vẽ 3D trên Auto Cad Cad 2007 tôi rất lúng túng, cảm thấy khó vẻ vẽ hơn trên Cad Cad 2004. Nhưng rồi nó cũng quen và thấy vẽ nhanh hơn rất nhiều. Bạn vào thanh công cụ Modeling sẽ thấy có nhiều lệnh mới.
Khi vẽ bản vẽ lắp, bạn Free Orbit đưa hình vẽ về không gian nhìn thích hợp rồi bạn có thể vẽ được tất cả các mặt phẳng theo 3 phương 0X, OY và OZ, trừ trường hợp mặt phẳng nằm lệch đi mới phải dụng lệch 3Point để gắn hệ trục tọa độ vào mặt phẳng đó.
Cái hay của Cad Cad 2007 là không phải dùng đến lệnh Move Faces, Offsect Faces, Move UCS…Khi vẻ khối hộp chữ nhật hay khối trụ bạn không cần phải nhập chiều cao mà có thể chọn bất cứ điểm cần đến nào cũng được, ví dụ như vẽ đoạn ống nước nối bơm đến bể chứa chẳng hạn.
Có thời gian tôi nghĩ bạn có thể tập vẽ trên Cad Cad 2009.
Nếu là dân Cơ khí bạn cũng nên học SolidWorks sẽ hỗ trợ rất nhiều cho việc thiết kế, đặc biệt có phần cho biết biến dạng của các chi tiết vẽ 3D bạn đặt lực tác dụng...
  • 1
KẺ ĂN MÀY DĨ VÃNG

#11 khuyennd81

khuyennd81

    biết vẽ circle

  • Members
  • PipPip
  • 36 Bài viết
Điểm đánh giá: 31 (tàm tạm)

Đã gửi 06 October 2008 - 07:27 AM

Cám ơn các bác đã giúp đỡ! em sẽ tìm hiểu SolidWorks, Thanks
  • 0

#12 khuyennd81

khuyennd81

    biết vẽ circle

  • Members
  • PipPip
  • 36 Bài viết
Điểm đánh giá: 31 (tàm tạm)

Đã gửi 07 October 2008 - 09:15 AM

kiếm thức CAD that la bao la. nhờ đọc bài lệnh XR của bác NGUYEN HOANH ma em có thể vận dụng tu tra loi cau hoi thu nhat: scale đối tượng theo các phương X Y Z khác nhau. chỉ cần XR đối tương. trong đó sẽ có scale theo các phương->bind đối tương->exploded là OK
  • 0

#13 doibuon_th18

doibuon_th18

    biết pan

  • Members
  • Pip
  • 5 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 21 October 2010 - 05:15 PM

nếu các bạn muốn vẽ hình nón cụt thì đơn giản thôi chỉ cần dùng lệnh REV là được như nguyễn huy hoàng đã viết nó rất đơn giản thôi
  • 0

#14 thanhthuy2002.2012

thanhthuy2002.2012

    Chưa sử dụng CAD

  • Members
  • Pip
  • 1 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 16 June 2012 - 04:01 PM

Các Bác dạy kĩ hơn có được không vậy? Em nghe mà ko hiểu cho lắm
