Vẽ bánh xích trong Cad


  • Please log in to reply
18 replies to this topic

#1 kevohon8x

kevohon8x

    Chưa sử dụng CAD

  • Members
  • Pip
  • 2 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 07 May 2012 - 01:47 AM

Chào cả nhà...Cho mình hỏi có ai bít cách vẽ bánh xích ko nhỉ??? Nếu có thì mong được bày tận tình...Thanks các pro..
  • 0

#2 Nguyễn Minh Tâm

Nguyễn Minh Tâm

    biết lệnh attdef

  • Members
  • PipPipPipPipPipPip
  • 418 Bài viết
Điểm đánh giá: 213 (khá)

Đã gửi 07 May 2012 - 11:53 AM

Bạn tham khảo cái này!Hình đã gửi
  • 0

#3 Truong_AAn

Truong_AAn

    biết dimradius

  • Members
  • PipPipPipPipPip
  • 314 Bài viết
Điểm đánh giá: 68 (tàm tạm)

Đã gửi 07 May 2012 - 12:44 PM

Thường trong thiết kế người ta ít khi tự vẽ bánh răng và đĩa xích mà thường chỉ lấy từ thư viện ra thôi bạn ah. Bạn có thể sử dụng thư viện của phần mềm thiết kế hoăc thư viên trực tuyến để gọi đĩa xích mắt xích, bánh răng đúng modul, số răng và đường kính trục rất tiện lợi chứ ngồi vẽ thì lost time lắm
Hình đã gửi
  • 1
Hình đã gửi
----------------------------------------------------------------------------------//-------------------------------------------------------------------------------------

#4 phamthanhbinh

phamthanhbinh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 6009 Bài viết
Điểm đánh giá: 3113 (tuyệt vời)

Đã gửi 07 May 2012 - 02:58 PM

Chào cả nhà...Cho mình hỏi có ai bít cách vẽ bánh xích ko nhỉ??? Nếu có thì mong được bày tận tình...Thanks các pro..

Hề hề hề,
Xích có nhiều loại, xich ống con lăn, xích sợi thép, xích một dãy, xích nhiều dãy ..... và cả xich...... chó nữa.
Vậy bạn muốn bánh xích dùng cho loại xích nào nhỉ????
Mỗi loại sẽ có cách vẽ khác nhau do kết cấu của nó hoàn toàn chả giống nhau bạn ạ....
  • 0
Chúc các quý Anh trên diễn đàn luôn khỏe, đẻ thêm được nhiều thứ để mót.

#5 Hai_YenLang

Hai_YenLang

    biết lệnh explore

  • Members
  • PipPipPipPipPipPip
  • 473 Bài viết
Điểm đánh giá: 149 (tàm tạm)

Đã gửi 07 May 2012 - 05:18 PM

Đúng như bác Pham

Hề hề hề,
Xích có nhiều loại, xich ống con lăn, xích sợi thép, xích một dãy, xích nhiều dãy ..... và cả xich...... chó nữa.
Vậy bạn muốn bánh xích dùng cho loại xích nào nhỉ????
Mỗi loại sẽ có cách vẽ khác nhau do kết cấu của nó hoàn toàn chả giống nhau bạn ạ....

Có xích ... chó và cả xích... lô nữa bác ah! :D

@: Bạn Kevohon8x:

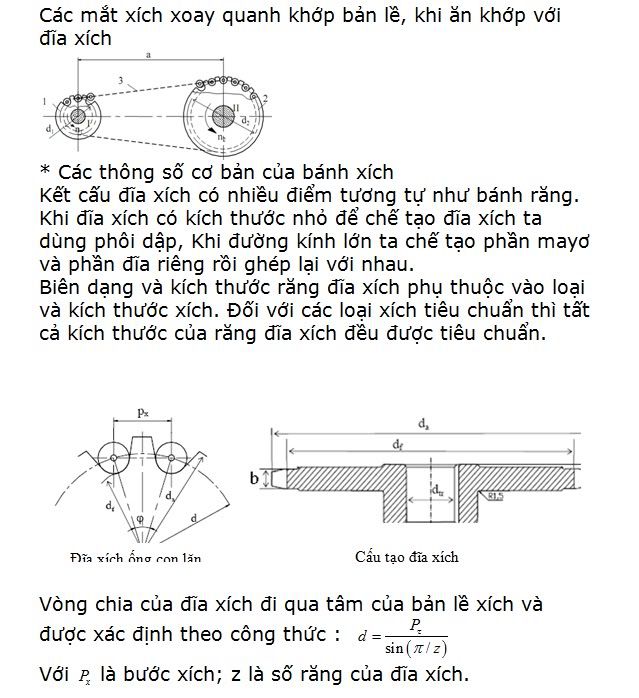

Hình đã gửi
Hình đã gửi

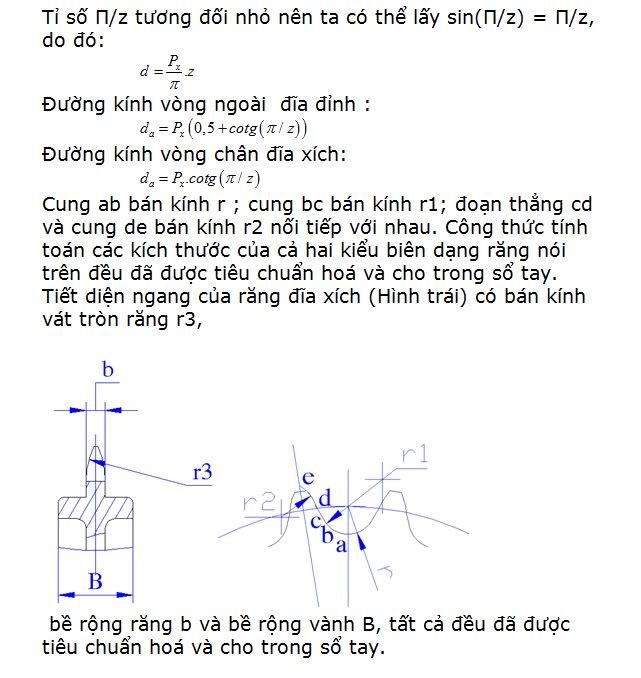

Các kích thước R1, R2, R3 có thể xác định được trên AutoCAD, bạn cứ vẽ mạnh dạn vẽ hình lên, mình sẽ kiểm tra cho bạn, bảo đảm là chế tạo được ngon lành!

  • 1
Đức hạnh lớn nhất mà bên cạnh đó, mọi đức hạnh khác đều mờ nhạt đi, đó là không làm hại ai và tùy sức mà giúp đỡ mọi người "
Người cảnh sát điều tra hình sự giỏi là người biết được tất cả những hành vi thủ đoạn trộm cắp của bọn trộm cắp, nhưng lại dốt ăn cắp ăn trộm ...

#6 duy267

duy267

    biết vẽ point

  • Members
  • PipPip
  • 96 Bài viết
Điểm đánh giá: 7 (bình thường)

Đã gửi 07 May 2012 - 07:40 PM

Chào cả nhà...Cho mình hỏi có ai bít cách vẽ bánh xích ko nhỉ??? Nếu có thì mong được bày tận tình...Thanks các pro..

Nếu bạn có Autocad Mechanical thì có phần vẽ đĩa xích, hoặc Inventor hay Solidworks đều có phần tạo đĩa xích.
  • 1

#7 duy267

duy267

    biết vẽ point

  • Members
  • PipPip
  • 96 Bài viết
Điểm đánh giá: 7 (bình thường)

Đã gửi 07 May 2012 - 07:40 PM

Thường trong thiết kế người ta ít khi tự vẽ bánh răng và đĩa xích mà thường chỉ lấy từ thư viện ra thôi bạn ah. Bạn có thể sử dụng thư viện của phần mềm thiết kế hoăc thư viên trực tuyến để gọi đĩa xích mắt xích, bánh răng đúng modul, số răng và đường kính trục rất tiện lợi chứ ngồi vẽ thì lost time lắm
Hình đã gửi

Cái răng đĩa xích của bác sao nhọn quá vậy?
  • 0

#8 Hai_YenLang

Hai_YenLang

    biết lệnh explore

  • Members
  • PipPipPipPipPipPip
  • 473 Bài viết
Điểm đánh giá: 149 (tàm tạm)

Đã gửi 07 May 2012 - 07:49 PM

Cái răng đĩa xích của bác sao nhọn quá vậy?

Đó là mẫu bánh ga tô mừng sinh nhật bạn gái của bác Truong_AAn đấy! :D

Còn đây là bánh xích ...lô:
Hình đã gửi
(Xem hướng dẫn cách vẽ ở bài viết phía trên- bài thứ 5)
  • 1
Đức hạnh lớn nhất mà bên cạnh đó, mọi đức hạnh khác đều mờ nhạt đi, đó là không làm hại ai và tùy sức mà giúp đỡ mọi người "
Người cảnh sát điều tra hình sự giỏi là người biết được tất cả những hành vi thủ đoạn trộm cắp của bọn trộm cắp, nhưng lại dốt ăn cắp ăn trộm ...

#9 Truong_AAn

Truong_AAn

    biết dimradius

  • Members
  • PipPipPipPipPip
  • 314 Bài viết
Điểm đánh giá: 68 (tàm tạm)

Đã gửi 09 May 2012 - 08:19 AM

Cái răng đĩa xích của bác sao nhọn quá vậy?

Đó là mẫu bánh ga tô mừng sinh nhật bạn gái của bác Truong_AAn đấy! :D

Còn đây là bánh xích ...lô:
Hình đã gửi
(Xem hướng dẫn cách vẽ ở bài viết phía trên- bài thứ 5)

Ko phải ga tô đâu hi. Mình lấy thư viện trực tuyến của hãng MISUMI đó chả biết mình nhập thiếu thông số gì mà răng lại nhọn. Mà ko phải biên dạng thân khai luôn.
PS:
Mình xem lại rồi đây là một loại dạng đĩa xích nào đó thì phải. Chi3 la2 tham khao3 :wacko:
Đây là bản 2DHình đã gửi
  • 0
Hình đã gửi
----------------------------------------------------------------------------------//-------------------------------------------------------------------------------------

#10 Hai_YenLang

Hai_YenLang

    biết lệnh explore

  • Members
  • PipPipPipPipPipPip
  • 473 Bài viết
Điểm đánh giá: 149 (tàm tạm)

Đã gửi 09 May 2012 - 10:21 AM

Hình như bác Truong_AAn vẽ cái đĩa xích quảng cáo bán sắt vụn, sao răng nó nhọn thế?

Hình đã gửi
Hình đã gửi

  • 0
Đức hạnh lớn nhất mà bên cạnh đó, mọi đức hạnh khác đều mờ nhạt đi, đó là không làm hại ai và tùy sức mà giúp đỡ mọi người "
Người cảnh sát điều tra hình sự giỏi là người biết được tất cả những hành vi thủ đoạn trộm cắp của bọn trộm cắp, nhưng lại dốt ăn cắp ăn trộm ...

#11 phamthanhbinh

phamthanhbinh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 6009 Bài viết
Điểm đánh giá: 3113 (tuyệt vời)

Đã gửi 09 May 2012 - 11:12 AM

Hình như bác Truong_AAn vẽ cái đĩa xích quảng cáo bán sắt vụn, sao răng nó nhọn thế?

http://www.youtube.com/watch?v=itHx2NTHqms&feature=player_embedded#!

Hề hề hề,
Hổng phải là hổng phải đâu.
Cái biên dạng răng xích nó phụ thuộc và loại xích sử dụng đấy thôi. Hổng phải cứ bánh xích là phải dùng với xích ống con lăn đâu. Tỷ như cái bánh xích trong đồng hồ chạy bẳng tạ treo thì cái xích ấy chả khác với xích chó bao nhiêu và răng bánh xích cũng nhọn như răng chó vậy các bác ạ.
Hề hề hề,....
  • 0
Chúc các quý Anh trên diễn đàn luôn khỏe, đẻ thêm được nhiều thứ để mót.

#12 Truong_AAn

Truong_AAn

    biết dimradius

  • Members
  • PipPipPipPipPip
  • 314 Bài viết
Điểm đánh giá: 68 (tàm tạm)

Đã gửi 09 May 2012 - 11:27 AM

Hình như bác Truong_AAn vẽ cái đĩa xích quảng cáo bán sắt vụn, sao răng nó nhọn thế? %20http://www.globalspec.com/ImageRepository/LearnMore/20123/686502_300fc13b6becb0a4aaebf1238f5e13afc41.png Hình đã gửi http://www.youtube.com/watch?v=itHx2NTHqms&feature=player_embedded#!

Bác vui tính quá hehe :lol:
Đây là xích tương ưng với loại đĩa xích em post ở trên các pác tham khảo

Hình đã gửi
  • 0
Hình đã gửi
----------------------------------------------------------------------------------//-------------------------------------------------------------------------------------

#13 phamthanhbinh

phamthanhbinh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 6009 Bài viết
Điểm đánh giá: 3113 (tuyệt vời)

Đã gửi 09 May 2012 - 11:32 AM

Bác vui tính quá hehe :lol:
Đây là xích tương ưng
Hình đã gửi

Hề hề hề,
Đây cũng là dạng xich ống con lăn mà....
Bác nào có cái bánh xích xe tăng thì post lên cho anh em ngó cái hè. Nó tuy chả nhọn lắm nhưng cũng gần giống răng chó đấy ạ.....
  • 1
Chúc các quý Anh trên diễn đàn luôn khỏe, đẻ thêm được nhiều thứ để mót.

#14 Truong_AAn

Truong_AAn

    biết dimradius

  • Members
  • PipPipPipPipPip
  • 314 Bài viết
Điểm đánh giá: 68 (tàm tạm)

Đã gửi 09 May 2012 - 11:37 AM

Ôi dào tại mình đưa rời rạc nên các pác ko hiểu. Ló là thế lày
Hình đã gửi
  • 1
Hình đã gửi
----------------------------------------------------------------------------------//-------------------------------------------------------------------------------------

#15 Hai_YenLang

Hai_YenLang

    biết lệnh explore

  • Members
  • PipPipPipPipPipPip
  • 473 Bài viết
Điểm đánh giá: 149 (tàm tạm)

Đã gửi 09 May 2012 - 01:50 PM

Hề hề hề,
Đây cũng là dạng xich ống con lăn mà....
Bác nào có cái bánh xích xe tăng thì post lên cho anh em ngó cái hè. Nó tuy chả nhọn lắm nhưng cũng gần giống răng chó đấy ạ.....


Đây là bánh xích xe tăng leo núi đời mới nhất bác ạ, răng kép hẳn hoi , vừa giống răng lại vừa giống mõm chó nhé:

Hình đã gửi
  • 1
Đức hạnh lớn nhất mà bên cạnh đó, mọi đức hạnh khác đều mờ nhạt đi, đó là không làm hại ai và tùy sức mà giúp đỡ mọi người "
Người cảnh sát điều tra hình sự giỏi là người biết được tất cả những hành vi thủ đoạn trộm cắp của bọn trộm cắp, nhưng lại dốt ăn cắp ăn trộm ...

#16 nguyenhaibinh2010

nguyenhaibinh2010

    Chưa sử dụng CAD

  • Members
  • Pip
  • 2 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 10 January 2014 - 11:14 AM

Xin hỏi các bác về sổ tay tra các thông số để vẽ răng của đĩa xích trên cad khi biết được số răng và mô đun rồi. Em đã đi tìm nhiều chỗ bán sách nhưng không tìm được quyển sổ tay để tra.

Xin cảm ơn các bác!


  • 0

#17 Hoan1111

Hoan1111

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2587 Bài viết
Điểm đánh giá: 692 (tốt)

Đã gửi 10 January 2014 - 01:54 PM

Xin hỏi các bác về sổ tay tra các thông số để vẽ răng của đĩa xích trên cad khi biết được số răng và mô đun rồi. Em đã đi tìm nhiều chỗ bán sách nhưng không tìm được quyển sổ tay để tra.

Xin cảm ơn các bác!



Trên diễn đàn đã có hình ảnh vẽ minh họa của Hoan2182 hoặc Hoằn , anh thử tìm kiếm xem sao??? Nếu tìm không thấy em sẽ úp lên sau!


  • 0

66 Câu Phật Học Cho Cuộc Sống : http://ngocchinh.com...-cho-cuoc-song/

Gió đưa cây cải về trời / Rau răm ở lại chịu lời đắng cay...






#18 nguyenhaibinh2010

nguyenhaibinh2010

    Chưa sử dụng CAD

  • Members
  • Pip
  • 2 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 15 January 2014 - 10:45 AM

Ở đây em xin sổ tay để tra thông số vẽ răng xích con lăn chứ không phải cách vẽ răng xích

trên diễn đàn các bác chỉ ghi các thông số được tiêu chuẩn hóa trong sổ tay, em đã tìm các hiệu sách nhưng không có sổ tay để tra.

Vậy mong các bác chỉ giùm chỗ tìm hoặc up lên cho em xin với


  • 0

#19 Hoan1111

Hoan1111

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2587 Bài viết
Điểm đánh giá: 692 (tốt)

Đã gửi 15 January 2014 - 02:13 PM

Ở đây em xin sổ tay để tra thông số vẽ răng xích con lăn chứ không phải cách vẽ răng xích

trên diễn đàn các bác chỉ ghi các thông số được tiêu chuẩn hóa trong sổ tay, em đã tìm các hiệu sách nhưng không có sổ tay để tra.

Vậy mong các bác chỉ giùm chỗ tìm hoặc up lên cho em xin với



Phương pháp tính toán và dựng frofin răng đĩa xích  được giới thiệu trong các bảng 6.46 và 6.48

trang 475 Sổ tay thiết kế cơ khí tập 2.
