Nhờ các bác giải giúp mình bài này với: Vẽ một đoạn thẳng bất kỳ vuông góc với AB. File đính kèm. Mình vẽ mãi mà nó chẳng ra được góc vuông.http://www.cadviet.c...6485_adcasd.dwg
  • 1

#2 hng

hng

    biết vẽ spline

  • Members
  • PipPip
  • 92 Bài viết
Điểm đánh giá: 49 (tàm tạm)

Đã gửi 14 May 2012 - 09:25 AM

Các line bạn vẽ không đồng phẳng (non coplanar)

Bạn vào property đối tượng chỉnh start Z, end Z về 0 là được
  • 0
Present

#3 Nguyễn Minh Tâm

Nguyễn Minh Tâm

    biết lệnh attdef

  • Members
  • PipPipPipPipPipPip
  • 418 Bài viết
Điểm đánh giá: 213 (khá)

Đã gửi 14 May 2012 - 09:46 AM

Bình thường mà bạn.Bạn vẽ thủ công thế này nhé. offset đoạn thẳng AB thành 1 đường song song sau đó vẽ đường thẳng vuông góc với 2 đường này.Hình đã gửi
  • 0

#4 Nguyễn Minh Tâm

Nguyễn Minh Tâm

    biết lệnh attdef

  • Members
  • PipPipPipPipPipPip
  • 418 Bài viết
Điểm đánh giá: 213 (khá)

Đã gửi 14 May 2012 - 09:50 AM

cách 2: đánh lệnh UCS enter
chọn Z enter
lan lượt chọn 2 điểm trên 2 đầu đoạn AB
Sau đó vẽ vô tư, nhớ chọn F8
Vẽ xong đánh UCS enter 2 lần để đưa hệ trục tọa độ về như ban đầu.
Chúc bạn thành công!
  • 0

#5 tranhuenguyen

tranhuenguyen

    Chưa sử dụng CAD

  • Members
  • Pip
  • 2 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 14 May 2012 - 10:04 AM

Cảm ơn bạn nhiều! Thì ra nó khác mặt phẳng mà mình ko biết.
  • 0

#6 Hai_YenLang

Hai_YenLang

    biết lệnh explore

  • Members
  • PipPipPipPipPipPip
  • 473 Bài viết
Điểm đánh giá: 149 (tàm tạm)

Đã gửi 14 May 2012 - 10:04 AM

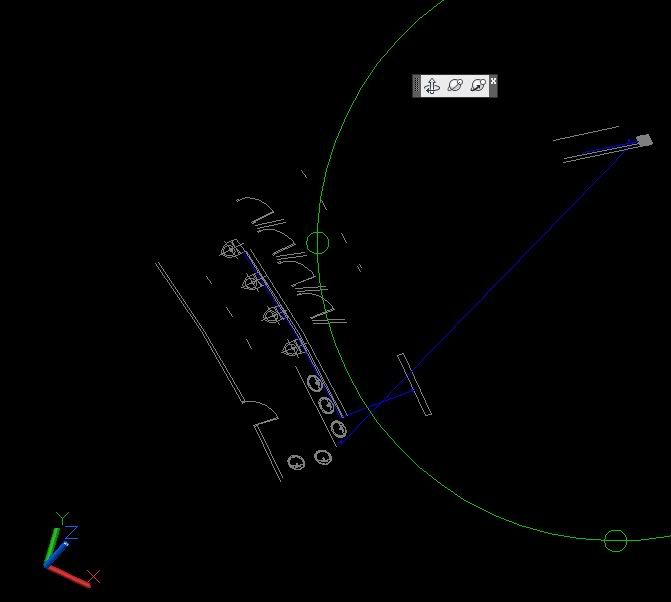

Hình đã gửi

Lỗi do các đối tượng vẽ không cùng nằm trên một mặt phẳng > dùng lệnh Flatten là các đối tượng về z = 0
Command: Flatten
Initializing...
Select objects to convert to 2d...
Select objects: Specify opposite corner: 54 found
Select objects:
Remove hidden lines? <No>:
Unable to hatch the boundary.
Unable to hatch the boundary.

Command: l LINE Specify first point:
Specify next point or [Undo]:
Specify next point or [Undo]:
  • 1
