Kiểm tra hộ bản vẽ chi tiết trục và bánh răng (Cơ khí)


  • Please log in to reply
20 replies to this topic

#1 ngtthuy91

ngtthuy91

    biết vẽ line

  • Members
  • PipPip
  • 28 Bài viết
Điểm đánh giá: 8 (bình thường)

Đã gửi 21 May 2012 - 05:11 PM

Mọi người xem và chỉ ra nhưng cái sai sót trong bản vẽ này cho e nhá
có thiếu xót gì thì chia sẻ.Tại e mới học
http://www.cadviet.c...06639_truc2.dwg
http://www.cadviet.c...9_banhrang2.dwg
  • 0

#2 Hai_YenLang

Hai_YenLang

    biết lệnh explore

  • Members
  • PipPipPipPipPipPip
  • 473 Bài viết
Điểm đánh giá: 149 (tàm tạm)

Đã gửi 21 May 2012 - 10:31 PM

Mọi người xem và chỉ ra nhưng cái sai sót trong bản vẽ này cho e nhá
có thiếu xót gì thì chia sẻ.Tại e mới học
http://www.cadviet.c...06639_truc2.dwg
http://www.cadviet.c...9_banhrang2.dwg


Hình đã gửi

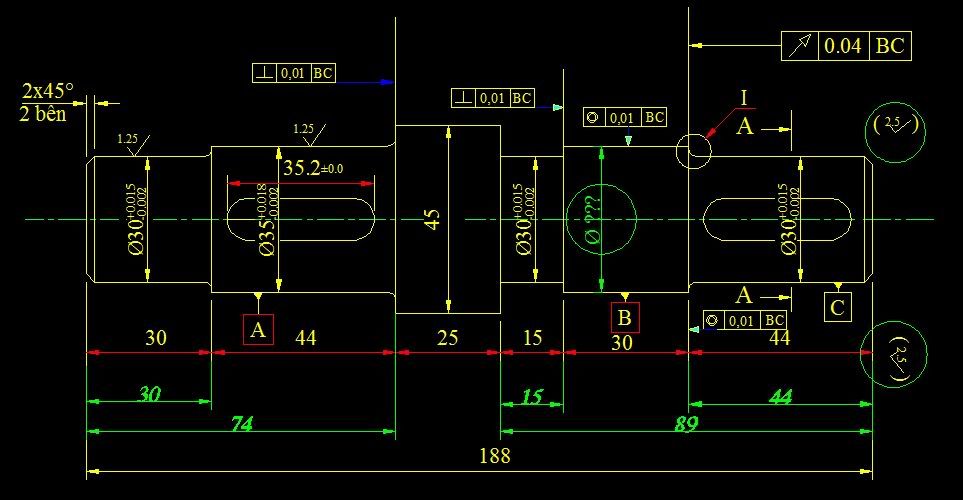

Chi tiết trục bạn ghi kích thước mầu đỏ liên tiếp như thế là không được. Cái kích thước nào cần lắp ráp chính xác thì ghi còn lại dồn nó vào các chỗ không cần ghi.
Không biết các chi tiết khác lắp nên trục dư nào (bản vẽ lắp cụm chi tiết). Mình chỉ dự đoán theo cảm tính là bạn phải bỏ dãy kích thước đỏ đi rồi ghi lại như kích thước mầu xanh.
Tóm lại ghi kích thước trục phải căn cứ vào kích thước lắp ghép nào quan trọng để ghi, có tính đến các bước công nghệ tiện . Không ghi kích thước theo đoạn nọ nối tiếp đoạn kia như bản vẽ xây dựng.

Hình đã gửi

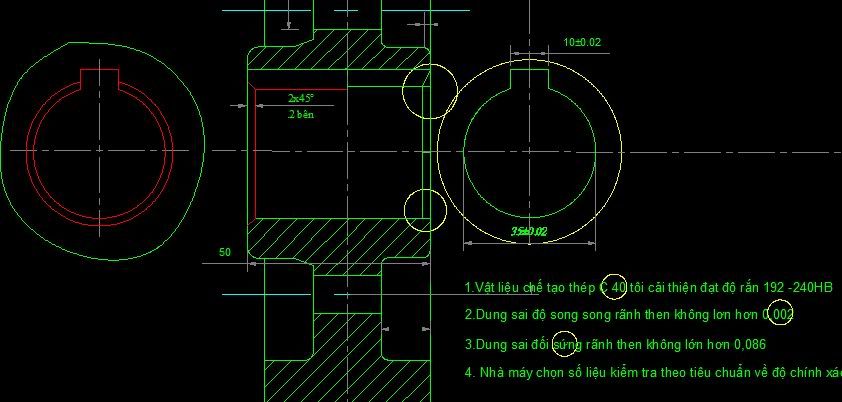

-Những chỗ khoang tròn màu vàng bạn vẽ, viết chưa đúng . Mình đã sửa lại như các nét vẽ mầu đỏ.
-Bạn mở sổ tay ra tra lại ký hiệu và sai lệch về vị trí: Độ ko //, vuông góc, đảo mặt đầu, ko đồng tâm….Tra lại dung sai lỗ, then....
-Kiểm tra lại vật liệu trục dùng thép CT3? Trong thực tế sản xuất mình chưa gặp chi tiết trục nào làm bằng thép CT3.
- Vật liệu bánh răng bạn viết thép C 40 là sai phải sửa lại là thép 40
(Thường trên bản vẽ : nét đậm người ta chọn mầu trắng, các nét mảnh chọn mầu xanh , đỏ... Nét đậm bạn chọn lúc cái thì vàng cái lại xanh là không thống nhất...
  • 1
Đức hạnh lớn nhất mà bên cạnh đó, mọi đức hạnh khác đều mờ nhạt đi, đó là không làm hại ai và tùy sức mà giúp đỡ mọi người "
Người cảnh sát điều tra hình sự giỏi là người biết được tất cả những hành vi thủ đoạn trộm cắp của bọn trộm cắp, nhưng lại dốt ăn cắp ăn trộm ...

#3 tiencoi21

tiencoi21

    Chưa sử dụng CAD

  • Members
  • Pip
  • 3 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 21 May 2012 - 10:34 PM

Bạn sai quas nhiều và sai toàn nhưng lỗi cơ bản, bạn xem lại sách chi tiết máy có bản vẽ mẫu đấy
  • 0

#4 ngtthuy91

ngtthuy91

    biết vẽ line

  • Members
  • PipPip
  • 28 Bài viết
Điểm đánh giá: 8 (bình thường)

Đã gửi 22 May 2012 - 05:02 AM

Mong bạn tiencoi21 đọc bản vẽ và chỉ ra những lỗi sai cho mình
mình cũng đã đọc sách của trịnh chất và vẽ theo đó
do vẽ lần đầu còn ngu ngu lên mong mọi người chỉ bảo thêm

  • 0

#5 Nguyễn Minh Tâm

Nguyễn Minh Tâm

    biết lệnh attdef

  • Members
  • PipPipPipPipPipPip
  • 418 Bài viết
Điểm đánh giá: 213 (khá)

Đã gửi 22 May 2012 - 09:07 AM

http://www.cadviet.c...3/108174_br.dwg

Một số góp ý cùng bạn
Chỉ mới xem 1 bản thoi nhá, bản còn lại mình gủi sau
  • 2

#6 Nguyễn Minh Tâm

Nguyễn Minh Tâm

    biết lệnh attdef

  • Members
  • PipPipPipPipPipPip
  • 418 Bài viết
Điểm đánh giá: 213 (khá)

Đã gửi 22 May 2012 - 09:36 AM

http://www.cadviet.c...8174_truc_1.dwg

Bản còn lại
  • 2

#7 Hai_YenLang

Hai_YenLang

    biết lệnh explore

  • Members
  • PipPipPipPipPipPip
  • 473 Bài viết
Điểm đánh giá: 149 (tàm tạm)

Đã gửi 22 May 2012 - 10:19 AM

http://www.cadviet.c...8174_truc_1.dwg

Bản còn lại

Hình emlip và hình tròn bạn tạo hình răng cưa thật ưa nhìn. Mình muốn hỏi bạn cách tạo nhanh ra dạng đường răng cưa ấy?
  • 0
Đức hạnh lớn nhất mà bên cạnh đó, mọi đức hạnh khác đều mờ nhạt đi, đó là không làm hại ai và tùy sức mà giúp đỡ mọi người "
Người cảnh sát điều tra hình sự giỏi là người biết được tất cả những hành vi thủ đoạn trộm cắp của bọn trộm cắp, nhưng lại dốt ăn cắp ăn trộm ...

#8 Nguyễn Minh Tâm

Nguyễn Minh Tâm

    biết lệnh attdef

  • Members
  • PipPipPipPipPipPip
  • 418 Bài viết
Điểm đánh giá: 213 (khá)

Đã gửi 22 May 2012 - 10:30 AM

Chào bạn Hai_Yenlang!
Đầu tiên bạn vẽ một hình tròn, elip, chữ nhật.....nói chung la cái gì bạn muốn.
Dùng lệnh RC enter xuất hiện dòng nhắc
Chọn O enter
Chọn đối tượng cần tạo enter là ok
Lưu ý bạn có thể thay đổi độ lớn cung tròn bằng cách chọn A trong dòng nhắc RC nhé.
  • 1

#9 Hai_YenLang

Hai_YenLang

    biết lệnh explore

  • Members
  • PipPipPipPipPipPip
  • 473 Bài viết
Điểm đánh giá: 149 (tàm tạm)

Đã gửi 22 May 2012 - 10:34 AM

Bài viết tham khảo về cách ghi kt


Hình đã gửi
Hình đã gửi
Hình đã gửi

Cảm ơn bạn Nguyễn Minh Tâm nhiều nhé!
Mình vừa gõ av nó hiện ra thông báo sau:
Command: rv Unknown command "RV". Press F1 for he ?
  • 0
Đức hạnh lớn nhất mà bên cạnh đó, mọi đức hạnh khác đều mờ nhạt đi, đó là không làm hại ai và tùy sức mà giúp đỡ mọi người "
Người cảnh sát điều tra hình sự giỏi là người biết được tất cả những hành vi thủ đoạn trộm cắp của bọn trộm cắp, nhưng lại dốt ăn cắp ăn trộm ...

#10 phamthanhbinh

phamthanhbinh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 6007 Bài viết
Điểm đánh giá: 3113 (tuyệt vời)

Đã gửi 22 May 2012 - 12:06 PM

Mong bạn tiencoi21 đọc bản vẽ và chỉ ra những lỗi sai cho mình
mình cũng đã đọc sách của trịnh chất và vẽ theo đó
do vẽ lần đầu còn ngu ngu lên mong mọi người chỉ bảo thêm

Hề hề hề,
Quả là có sai nhiều thật.
Thế sách của thầy Trịnh Chất bảo bạn ghi kích thước trục liền tù tì và chả có khâu bù trừ kích thước nào như vậy à???
Theo mình hiểu thì chắc chắn chả thầy nào bảo bạn ghi kích thước trục theo kiểu nớ. Bạn nên xem lại sách và sửa chữa ngay chớ đừng vội phản ứng như vậy.
Các rãnh then của bạn vẽ chưa đủ kích thước để xác định nó khi gia công đâu. Không phải rãnh then nào cũng nằm vào chính giữa đoạn trục như bạn hiểu và ngay cả nó có nằm chính giữa thì vẫn cần tới kích thước xác định khoản cách từ mép rãng tới các bề mặt đầu xác định vai trục bạn ạ.
Bạn đã có sách hướng dẫn, lại có thêm chỉ bảo của các bác khác nữa là một thuận lợi không nhỏ. Chỉ cần bạn đọc và hiểu kỹ, hiểu đúng sách, đồng thời lắng nghe các sự góp ý của mọi người thì chắc chắn sẽ tốt thôi.
Hề hề hề,...
  • 1
Chúc các quý Anh trên diễn đàn luôn khỏe, đẻ thêm được nhiều thứ để mót.

#11 Nguyễn Minh Tâm

Nguyễn Minh Tâm

    biết lệnh attdef

  • Members
  • PipPipPipPipPipPip
  • 418 Bài viết
Điểm đánh giá: 213 (khá)

Đã gửi 22 May 2012 - 12:25 PM

Sorry Hai_YenLang nha RC chứ không phải RV (Lệnh Revision Cloud)
  • 1

#12 phamthanhbinh

phamthanhbinh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 6007 Bài viết
Điểm đánh giá: 3113 (tuyệt vời)

Đã gửi 22 May 2012 - 01:42 PM

Sorry Hai_YenLang nha RC chứ không phải RV (Lệnh Revision Cloud)

Hề hề hề,
Chả biết lệnh tắt của bác hai_yenlang thì đặt là cái chi chứ trong CAD2004 của mình thì lệnh đấy đủ của nó là revcloud bác ạ. Gõ rv hay rc thì đều bị unknown cả......
  • 1
Chúc các quý Anh trên diễn đàn luôn khỏe, đẻ thêm được nhiều thứ để mót.

#13 Hai_YenLang

Hai_YenLang

    biết lệnh explore

  • Members
  • PipPipPipPipPipPip
  • 473 Bài viết
Điểm đánh giá: 149 (tàm tạm)

Đã gửi 22 May 2012 - 02:21 PM

Cảm ơn bác Phamthanhbinh nhiều nhé!
1- Em gõ lệnh tắt RV => Bó ...chiếu luôn!
2- Em chuyển sang RC ==> Nó chồm lên rồi khựng lại bó ...phanh luôn!
3- Em sài lệnh đầy đủ như của bác, nó vùng đứng dậy đi kiểu vắt sổ, chân nam đá chân siêu nhìn vui mắt lắm bác ạ!
Command: revcloud
Minimum arc length: 0.5000 Maximum arc length: 0.5000 Style: Normal
Specify start point or [Arc length/Object/Style] <Object>:
Guide crosshairs along cloud path...
  • 0
Đức hạnh lớn nhất mà bên cạnh đó, mọi đức hạnh khác đều mờ nhạt đi, đó là không làm hại ai và tùy sức mà giúp đỡ mọi người "
Người cảnh sát điều tra hình sự giỏi là người biết được tất cả những hành vi thủ đoạn trộm cắp của bọn trộm cắp, nhưng lại dốt ăn cắp ăn trộm ...

#14 Nguyễn Minh Tâm

Nguyễn Minh Tâm

    biết lệnh attdef

  • Members
  • PipPipPipPipPipPip
  • 418 Bài viết
Điểm đánh giá: 213 (khá)

Đã gửi 22 May 2012 - 02:52 PM

Á quên, mình dùng bản 2011, không cần đặt lệnh tắt bạn à.Phiên bản 2004 thì nó nằm trong thanh Draw ->Revision Could.
  • 0

#15 bataka_5664

bataka_5664

    Chưa sử dụng CAD

  • Members
  • Pip
  • 3 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 22 November 2013 - 03:39 PM

các bác cho e hỏi là ghi kích thước rãnh phe nhu thế nào và có cần chú thích j không


  • 0

#16 mshoanghuan

mshoanghuan

    Chưa sử dụng CAD

  • Members
  • Pip
  • 1 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 14 May 2014 - 09:25 PM

tình hình là e ko biết tra dung sai và độ nhám của bánh răng trụ răng nghiêng của e ntn . có a chị nào chỉ cho e với . ( bánh răng cấp nhanh trong hộp giảm tốc ) e đang làm đồ án chi tiết máy mà gà quá ,


  • 0

#17 Hoan1111

Hoan1111

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2587 Bài viết
Điểm đánh giá: 692 (tốt)

Đã gửi 15 May 2014 - 11:00 PM

tình hình là e ko biết tra dung sai và độ nhám của bánh răng trụ răng nghiêng của e ntn . có a chị nào chỉ cho e với . ( bánh răng cấp nhanh trong hộp giảm tốc ) e đang làm đồ án chi tiết máy mà gà quá ,



Về lý: Khi thiết kế, bao giờ người thiết kế cũng mong muốn sản phẩm của mình là đẹp nhất thế  giới, đẹp cả về dung sai và độ nhẵn

và đẹp cả về giá thành sản phẩm

Về tình: Lực bất tòng tâm, không phải cái gì mong mỏi và ước mơ cũng thành sự thật

Bởi vậy, khi  quyết định ghi dung sai và độ nhẵn mặt anh phải tìm hiểu tính năng kỹ thuật của các loại máy mọc thiét bị hiện có trên  quả đất để  quyết định việc ghi dung sai và độ nhẵn cho hợp lý.

Khả năng gia công đạt được độ nhẵn và dung sai  trên  các loại máy công cụ, anh có thể tham khảo tra cứu trong sổ tay công nghệ chế tạo máy và sổ tay thiết kế cơ khí...


  • 0

66 Câu Phật Học Cho Cuộc Sống : http://ngocchinh.com...-cho-cuoc-song/

Gió đưa cây cải về trời / Rau răm ở lại chịu lời đắng cay...






#18 lemsnow

lemsnow

    Chưa sử dụng CAD

  • Members
  • Pip
  • 2 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 23 May 2014 - 10:05 AM

Chào các bác.

em đang cần bản vẻ trục của hộp gảm tốc bánh răng côn 2 cấp,bac nào có giúp em với...

mail của em

nguyenvanquangck5@gmail.com


  • 0

#19 Hoan1111

Hoan1111

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2587 Bài viết
Điểm đánh giá: 692 (tốt)

Đã gửi 23 May 2014 - 12:27 PM

Chào các bác.

em đang cần bản vẻ trục của hộp gảm tốc bánh răng côn 2 cấp,bac nào có giúp em với...

mail của em

nguyenvanquangck5@gmail.com



1- Muốn có bản vẽ trục, anh phải có bản vẽ lắp hộp giảm tốc.

2- Từ bản vẽ lắp vẽ tách chi tiết trục  >>>ghi kích thước trục >>>Cách ghi kt trục sao cho dễ gia công đạt kích thước theo yêu cầu kỹ thuật của lắp ghép  , tham khảo bài viết số #9 ở trên

3- Tham khảo bản vẽ sau:




  • 1

66 Câu Phật Học Cho Cuộc Sống : http://ngocchinh.com...-cho-cuoc-song/

Gió đưa cây cải về trời / Rau răm ở lại chịu lời đắng cay...






#20 lemsnow

lemsnow

    Chưa sử dụng CAD

  • Members
  • Pip
  • 2 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 10 June 2014 - 10:39 AM

em cảm ơn bác hoằn nhiều :)
