giúp e lệnh vẽ các góc trong bản vẽ


  • Please log in to reply
10 replies to this topic

#1 quanghuy89

quanghuy89

    Chưa sử dụng CAD

  • Members
  • Pip
  • 4 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 29 May 2012 - 09:46 AM

các bác giúp e lệnh vẽ các goc với.e tìm mà ko thấy.
thaks nhieu
  • 1

#2 Doan Van Ha

Doan Van Ha

    biết lệnh adcenter

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 5447 Bài viết
Điểm đánh giá: 2624 (tuyệt vời)

Đã gửi 29 May 2012 - 09:54 AM

Không có khái niệm vẽ góc bạn ơi! Bạn muốn vẽ 1 đường thẳng hợp với trục X/Y (hoặc hợp với 1 đường thẳng cho trước) 1 góc cho trước, tại 1 điểm cho trước thì được.
Hoặc bạn có thể nói rõ hơn bằng ví dụ?
  • 0

* Chỉ nên yêu cầu Lisp khi bạn làm việc đó mất cả ngày nhưng họ chỉ viết 1 giờ. Đừng nêu yêu cầu Lisp khi bạn chỉ làm 1 giờ nhưng bắt họ phải mất cả ngày.

* Nhờ viết lisp cũng như đi khám bệnh. Chỉ gởi căn cước và than sắp chết thì không bác sỹ nào cứu sống được.


#3 Truong_AAn

Truong_AAn

    biết dimradius

  • Members
  • PipPipPipPipPip
  • 314 Bài viết
Điểm đánh giá: 68 (tàm tạm)

Đã gửi 29 May 2012 - 09:58 AM

Vẽ góc thì dùng @(x,A). Trong đó X là chiều dài đường thẳng, A là góc
http://www.cadviet.c...44_drawing1.dwg
  • 0
Hình đã gửi
----------------------------------------------------------------------------------//-------------------------------------------------------------------------------------

#4 lp_hai

lp_hai

    biết lệnh measure

  • Members
  • PipPipPipPipPipPip
  • 456 Bài viết
Điểm đánh giá: 202 (khá)

Đã gửi 31 May 2012 - 03:55 PM

Như bác DVH đã nói, cái góc A của bạn là do cái line bạn muốn vẽ ra nó hợp với đường nào để tạo ra? Nếu chỉ đơn giản là hợp với trục Ox thì gõ:
Command: l LINE Specify first point:
Specify next point or [Undo]: <Ortho on> @100<45
cách khác là vẽ line xong rồi quay nó bnhiêu thì tùy
  • 0
Hình đã gửi

#5 Hai_YenLang

Hai_YenLang

    biết lệnh explore

  • Members
  • PipPipPipPipPipPip
  • 473 Bài viết
Điểm đánh giá: 149 (tàm tạm)

Đã gửi 31 May 2012 - 10:25 PM

Như bác DVH đã nói, cái góc A của bạn là do cái line bạn muốn vẽ ra nó hợp với đường nào để tạo ra? Nếu chỉ đơn giản là hợp với trục Ox thì gõ:
Command: l LINE Specify first point:
Specify next point or [Undo]: <Ortho on> @100<45
cách khác là vẽ line xong rồi quay nó bnhiêu thì tùy

Hình đã gửi

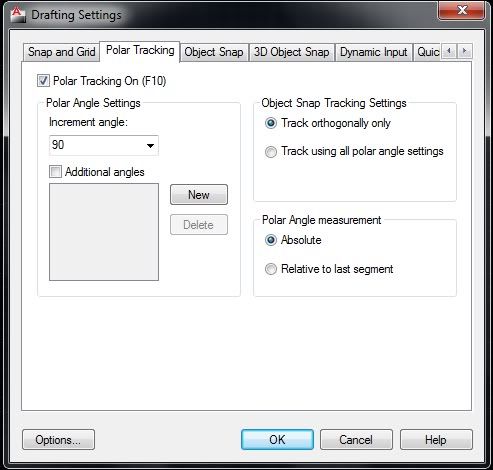

Theo ý kiến của cá nhân mình thì vẽ vời nên hạn chế nhập text và số : @ và < đều phải nhấn Shift, tốn thời gian. Chi bằng ta dùng các chức năng của Polar tracking thì chỉ cần nhập số 100 thôi, đỡ phải Shift sủng để nhập @ và < sướng hơn nhiều.
Gõ lệnh PL hoặc L chọn điểm đầu ==>>Shift + chuột phải ==> Osnap Settings....==> Sẽ hiện ra bảng như hình ảnh trên, rồi bấm chọn hoặc bỏ chọn các chức năng... tự lần mò sẽ làm được như ý, chỉ cần nhập độ dài sau khi di chuột theo phương tạo với góc... không cần phải nhập @ và <.
(Thường bấm chọn một lần, dùng nhiều lần ...khi cần polar tracking chỉ việc tắt mở bằng phím F10)
  • 1
Đức hạnh lớn nhất mà bên cạnh đó, mọi đức hạnh khác đều mờ nhạt đi, đó là không làm hại ai và tùy sức mà giúp đỡ mọi người "
Người cảnh sát điều tra hình sự giỏi là người biết được tất cả những hành vi thủ đoạn trộm cắp của bọn trộm cắp, nhưng lại dốt ăn cắp ăn trộm ...

#6 thuynhi92kt

thuynhi92kt

    Chưa sử dụng CAD

  • Members
  • Pip
  • 1 Bài viết
Điểm đánh giá: 2 (bình thường)

Đã gửi 16 June 2012 - 06:01 PM

mình có thêm cách này:vẽ điểm đầu của đường line sau đó ấn phím tab trên bàn phím gõ độ vào là được
  • 2

#7 quansla

quansla

    biết lệnh xclip

  • Members
  • PipPipPipPipPipPipPip
  • 641 Bài viết
Điểm đánh giá: 223 (khá)

Đã gửi 16 June 2012 - 07:15 PM

mình có thêm cách này:vẽ điểm đầu của đường line sau đó ấn phím tab trên bàn phím gõ độ vào là được

woa hay quá, thế mà mình không biết trước giờ toàn Shift + "," thôi hiihii. cảm ơn bạn nhé, cách của bạn rất hay
  • 0

#8 VThanhgtvt

VThanhgtvt

    biết vẽ circle

  • Members
  • PipPip
  • 39 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 16 July 2012 - 03:19 PM

mình có thêm cách này:vẽ điểm đầu của đường line sau đó ấn phím tab trên bàn phím gõ độ vào là được

Giờ mới biết cách này của bác. Hay thật!!!
  • 0

#9 lisemco

lisemco

    biết vẽ line

  • Members
  • PipPip
  • 20 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 17 July 2012 - 08:58 PM

cai nay dung lenh ro la ok
  • 0
