[Yêu cầu] Xin Lisp vẽ Rectang xác định trước diện tích và 2 điểm.


  • Please log in to reply
8 replies to this topic

#1 gachick87

gachick87

    biết zoom

  • Members
  • Pip
  • 14 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 12 July 2012 - 05:25 PM

Nhờ các bác viết dùm em cái lisp vẽ rectang có diện tích xác định trước đi qua 2 điểm cho sẵn như sau:
Lisp: S_rectang.lsp
+Chọn diện tích đầu vào: có 2 lựa chọn: Nhập số / Polyline
(nếu chọn P thì chọn polyline trong bản vẽ để lấy diện tích polyline đó; nếu chọn N thì nhập thông số diện tích vào)
+Pick chọn 2 điểm Point 1 và Point 2 trong bản vẽ để lấy 1 cạnh của hình chữ nhật cần vẽ.

Kết quả tạo ra được hình chữ nhật có 1 cạnh là P1-P2 và có diện tích đúng bằng diện tích xác định cho trước.

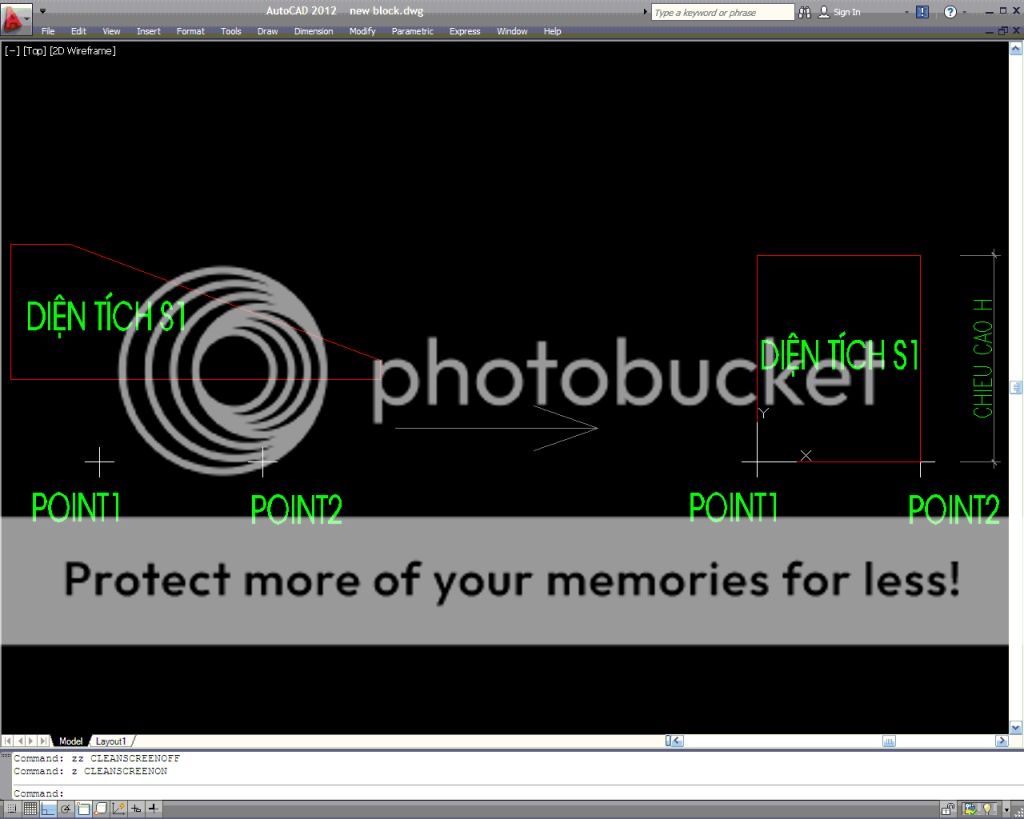

Hình minh họa: Hình đã gửi

Với chiều của chiều cao H trong hình vẽ được xác định là chiều dương trục Oy nếu đặt hệ tọa độ XOY theo điểm P1 ứng
với gốc tọa độ O; điểm P2 ứng với chiều dương trục Ox.
Các bác giúp em với nhé. Em đang cần cho công tác đo đạc thống kê lắm ạ. Em xin cảm ơn các bác lắm lắm ạ!
