Nhờ giúp đỡ vẽ hình 3D này


  • Please log in to reply
54 replies to this topic

#1 minhtu2004

minhtu2004

    biết lệnh chamfer

  • Members
  • PipPipPipPip
  • 219 Bài viết
Điểm đánh giá: 34 (tàm tạm)

Đã gửi 08 August 2012 - 02:42 PM

-Xin chào mình có chút rắc rối về hình 3D này hok biết vẽ như thế nào. Xin mọi người tư vấn dùm cách vẽ trong 3dcad. Xin cám ơn mọi người nhiêu.
  • 0

-Nhận thực hiện bản vẽ 3D bằng revit.
-Liên hệ: 01664793290.


#2 phamthanhbinh

phamthanhbinh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 6007 Bài viết
Điểm đánh giá: 3113 (tuyệt vời)

Đã gửi 08 August 2012 - 02:44 PM

-Xin chào mình có chút rắc rối về hình 3D này hok biết vẽ như thế nào. Xin mọi người tư vấn dùm cách vẽ. Xin cám ơn mọi người nhiêu.

Hề hề hề,
Thế mình có chút rắc rối về hình 3D nào vậy????
  • 0
Chúc các quý Anh trên diễn đàn luôn khỏe, đẻ thêm được nhiều thứ để mót.

#3 anhvanyeuem

anhvanyeuem

    HÀ TĨNH CHÍNH GỐC 38!

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 764 Bài viết
Điểm đánh giá: 473 (tốt)

Đã gửi 08 August 2012 - 02:50 PM

Hề hề hề,
Thế mình có chút rắc rối về hình 3D nào vậy????

Bạn ấy bắn chim mà quên không đưa theo đạn!
Cẩn thận kẻo chim bay!!!
...............NUMAGAZI........!
  • 0

Hội những người yêu kỹ thuật chân chính


#4 minhtu2004

minhtu2004

    biết lệnh chamfer

  • Members
  • PipPipPipPip
  • 219 Bài viết
Điểm đánh giá: 34 (tàm tạm)

Đã gửi 08 August 2012 - 02:58 PM

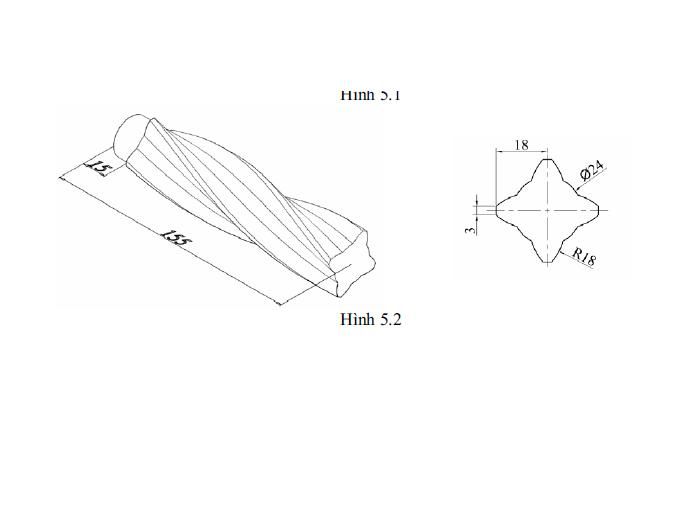

-Đây là hình. Mạng bị gì đó không up dc hình
Hình đã gửi
  • 0

-Nhận thực hiện bản vẽ 3D bằng revit.
-Liên hệ: 01664793290.


#5 kova07

kova07

    biết zoom

  • Members
  • Pip
  • 18 Bài viết
Điểm đánh giá: 7 (bình thường)

Đã gửi 08 August 2012 - 11:12 PM

À cái kiểu dao phay ngón
Cái này vẽ cad 3D thì mình ko rành
Nếu vẽ Inventor thì có 3 cách vẽ
1 dùng lệnh Swep
2 dùng lệnh Loft
3 dùng lệnh vẽ lò xo
Dùng lệnh vẽ lò xo nhanh hơn, dễ chỉnh góc xoắn
Lệnh này hay dùng để vẽ dao khoan, dao phay ngón đấy
  • 1
Giới hạn nào cho mỗi chúng ta!
07kova@gmail.com

#6 minhtu2004

minhtu2004

    biết lệnh chamfer

  • Members
  • PipPipPipPip
  • 219 Bài viết
Điểm đánh giá: 34 (tàm tạm)

Đã gửi 09 August 2012 - 08:21 AM

À cái kiểu dao phay ngón
Cái này vẽ cad 3D thì mình ko rành
Nếu vẽ Inventor thì có 3 cách vẽ
1 dùng lệnh Swep
2 dùng lệnh Loft
3 dùng lệnh vẽ lò xo
Dùng lệnh vẽ lò xo nhanh hơn, dễ chỉnh góc xoắn
Lệnh này hay dùng để vẽ dao khoan, dao phay ngón đấy

-Cám ơn bạn, nếu vẽ bên Pro/e và Inventor thì OK rồi nhưng bên 3Dcad thì hok biết có lệnh vẽ hok, mình cũng thử dùng mấy lệnh này trong cad nhưng nó tạo ra mặt chứ hok ra khối.
  • 0

-Nhận thực hiện bản vẽ 3D bằng revit.
-Liên hệ: 01664793290.


#7 sgcq

sgcq

    Hội Hai Lúa

  • Members
  • PipPipPipPipPipPipPip
  • 1880 Bài viết
Điểm đánh giá: 692 (tốt)

Đã gửi 09 August 2012 - 10:15 AM

Bạn thử dùng lệnh SWEEP, mode: solid.

http://www.cadviet.c...10802_test2.dwg
  • 2

12728974_230210507314169_718723558582070 HỘI HAI LÚA

           fanpage: https://www.facebook.com/HoiHaiLua/














#8 haanh

haanh

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2875 Bài viết
Điểm đánh giá: 1554 (rất tốt)

Đã gửi 09 August 2012 - 10:15 AM

Hình đã gửi
Hình của bác vẽ được khối solid đặc trên AutoCAD với điều kiện sử dụng thành thạo lệnh Helix > vẽ mặt cắt > rồi dùng các lệnh EXTRUDE, loft, sweep để tạo dáng đều được. Các bước tiến hành một cách vẽ bình dân cho người mới bắt đầu nhất là:
1-Xác định góc xoắn, bước xoắn: khi nó chạy hết 1 vòng thì chiều dài của nó >155 vài lần.
2- Xác định mặt cắt của đường xoắn: Trên hình ảnh, là mặt cắt vuông góc với trục tâm chi tiết vì thế phải xác định mặt cắt vuông góc với đường dẫn xoắn, có thể dựng hình hoặc dùng lượng giác để xác định. Chia mặt cắt trên hình vẽ thành 2 phần: phần 1 là đường tròn cơ sở (lõi) phần 2 là hình giống cái răng.
3-Vẽ trụ tròn cơ sở > Vẽ đường Helix bao quanh trụ tròn cơ sở, vẽ 01 mặt cắt ngang của răng > dùng các lệnh EXTRUDE, loft, hoặc sweep để tạo dáng đều được. (Mới tập vẽ nên sử dùng nhiều lệnh khác nhau để tìm ra lệnh vẽ nhanh nhất ứng dụng cho từng công việc)
4- Trở về mặt phẳng Top ( View > 3D Views >Top) > Array để tạo thành 04 răng.
5- Union để liên kết khối trụ và 04 răng xoắn thành 1 khối > Slise để cắt bỏ phần đầu thừa đuôi thẹo.
6- Vẽ phần trụ nhỏ cao 15 rồi Union dính liền thành 1 khối.
7- Xong: View > Visual Styles > Chọn Shaded > Mặt cong đều nhẵn nhụi đẹp như mặt hoa hậu!
(Sử dụng AutoCAD2011 lại đây vẽ 3D tiện lợi hơn CAD đời trước)

Diễn đàn đã có nhiều mục vẽ 3D *(không nên lập chủ đề mới sẽ khó khăn cho người tìm kiếm về sau)
  • 0

“Sống trong đời sống cần có một tấm lòng / Để làm gì em biết không ? / Để gió cuốn đi, để gió cuốn đi...”


#9 minhtu2004

minhtu2004

    biết lệnh chamfer

  • Members
  • PipPipPipPip
  • 219 Bài viết
Điểm đánh giá: 34 (tàm tạm)

Đã gửi 09 August 2012 - 01:14 PM

-Bạn có thể hướng dẫn mình cách vẽ Helix dc không. Khi mình vẽ Helix xung quanh trụ và đùnh lệnh sweep thì kối sweep nó nằm trong trụ làm cho kích thước hok đúnh như bản vẽhttp://www.cadviet.c...4_new_block.dwg
  • 0

-Nhận thực hiện bản vẽ 3D bằng revit.
-Liên hệ: 01664793290.


#10 hientv86

hientv86

    biết lệnh chamfer

  • Members
  • PipPipPipPip
  • 211 Bài viết
Điểm đánh giá: 47 (tàm tạm)

Đã gửi 09 August 2012 - 01:24 PM

cái này dùng lệnh sweep rồi chọn biên dạng xoắn T là được,
http://www.cadviet.c...052_muiphay.dwg
  • 2

#11 sgcq

sgcq

    Hội Hai Lúa

  • Members
  • PipPipPipPipPipPipPip
  • 1880 Bài viết
Điểm đánh giá: 692 (tốt)

Đã gửi 09 August 2012 - 02:09 PM

cái này dùng lệnh sweep rồi chọn biên dạng xoắn T là được,
http://www.cadviet.c...052_muiphay.dwg


Bác này nói chí phải. Chắc bác chuyên 3d-cad?
  • 0

12728974_230210507314169_718723558582070 HỘI HAI LÚA

           fanpage: https://www.facebook.com/HoiHaiLua/














#12 haanh

haanh

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2875 Bài viết
Điểm đánh giá: 1554 (rất tốt)

Đã gửi 09 August 2012 - 05:07 PM

-Bạn có thể hướng dẫn mình cách vẽ Helix dc không. Khi mình vẽ Helix xung quanh trụ và đùnh lệnh sweep thì kối sweep nó nằm trong trụ làm cho kích thước hok đúnh như bản vẽhttp://www.cadviet.c...4_new_block.dwg


Hình đã gửi

Nguyên nhân do bác đặt đường dẫn không đúng vị trí. (Hình vẽ chỉ mang tính minh họa không vẽ theo kích thước)
  • 0

“Sống trong đời sống cần có một tấm lòng / Để làm gì em biết không ? / Để gió cuốn đi, để gió cuốn đi...”


#13 sgcq

sgcq

    Hội Hai Lúa

  • Members
  • PipPipPipPipPipPipPip
  • 1880 Bài viết
Điểm đánh giá: 692 (tốt)

Đã gửi 09 August 2012 - 08:54 PM

Vấn đế ;à làm sao chị Haanh vẽ cho nó bám zô cái trụ được. Em vẽ thì sweep rồi cho biên dạng xoắn kết hợp đoạn trụ là xong. không thích thì đổi. Cái kiểu bám vô trụ này em bó tay, không kiểm tra độ chính xác được.
  • 0

12728974_230210507314169_718723558582070 HỘI HAI LÚA

           fanpage: https://www.facebook.com/HoiHaiLua/














#14 haanh

haanh

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2875 Bài viết
Điểm đánh giá: 1554 (rất tốt)

Đã gửi 09 August 2012 - 09:26 PM

Vấn đế ;à làm sao chị Haanh vẽ cho nó bám zô cái trụ được. Em vẽ thì sweep rồi cho biên dạng xoắn kết hợp đoạn trụ là xong. không thích thì đổi. Cái kiểu bám vô trụ này em bó tay, không kiểm tra độ chính xác được.

Vấn đề bác hỏi, em sẽ giải trình sau. Vấn đề em muốn hỏi bác trước là :
- Phải chăng bác đã lấy kích thước mặt cắt răng theo kích thước của cắt vuông góc với trục tâm chi tiết như hình ảnh minh họa của chủ thớt để Sweep theo đường dẫn???
(Lệnh Sweep dễ tính, thoải mái ở chổ là có thể vẽ mặt cắt ở bất kỳ vị trí nào, trên mặt phẳng Top hay mặt phẳng Font nó cũng tạo được khối solid theo đường dẫn, chỉ cần vẽ đúng chiều. Ở bài viết trên (xem hình ảnh), em để mặt cắt ở vị trí hơi đặc biệt để minh họa cho câu trả lời thắc mắc của bác Minhtu2004).

  • 0

“Sống trong đời sống cần có một tấm lòng / Để làm gì em biết không ? / Để gió cuốn đi, để gió cuốn đi...”


#15 sgcq

sgcq

    Hội Hai Lúa

  • Members
  • PipPipPipPipPipPipPip
  • 1880 Bài viết
Điểm đánh giá: 692 (tốt)

Đã gửi 10 August 2012 - 11:50 AM

- Phải đó. Đây là cách em giải quyết:
- Vấn đề em không hiểu là làm cách nào để cái sweep của chị lại bám vào cái trụ tròn ngọt xớt hay vậy? :D :D :D
Hình đã gửi
  • 1

12728974_230210507314169_718723558582070 HỘI HAI LÚA

           fanpage: https://www.facebook.com/HoiHaiLua/














#16 haanh

haanh

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2875 Bài viết
Điểm đánh giá: 1554 (rất tốt)

Đã gửi 10 August 2012 - 08:52 PM

Rất vui khi "Cậu em" đã hồi đáp, lại còn gửi đến tặng em những 03 bông hoa cười nữa! :)
1- Phải đó. Đây là cách em giải quyết! Trời!... ;)
"Cậu em"có đùa không đới??? Nếu đúng vậy thì "Cậu em" quả là nghệ sĩ, nghệ nhân Sweep đồ gỗ mỹ nghệ, không còn là NÔNG DÂN nữa rồi! Hình vẽ của bác chủ thớt đưa lên, hình bên phải không gạch mặt cắt, không ghi chú gì > nó là hình chiếu > Kích thước ghi như hình ảnh là thừa kích thước 3, kích thước R18 và chốt lại là bản vẽ sai!
Vẽ đúng kỹ thuật gia công sắt thép, phải có thêm mặt cắt trích của răng hoặc rãnh răng, cắt theo phương pháp tuyến với đường xoắn, ghi đủ 03 kích thước chiều rộng đỉnh, R biên và chiều rộng chân răng. Em là dân ngoại đạo chỉ làm Oshin phụ việc vẽ cho ông xã, đã có lần bị gõ 02 cái cốc vào đầu vì vẽ sai, ghi kích thước không đúng.
Ở bài viết trước em đã nói: 2- Xác định mặt cắt của đường xoắn: Trên hình ảnh, là mặt cắt vuông góc với trục tâm chi tiết vì thế phải xác định mặt cắt vuông góc với đường dẫn xoắn, có thể dựng hình hoặc dùng lượng giác để xác định.
Muốn vẽ được hình chính xác phải xác định kích thước tiết diện pháp tuyến của răng xoắn. Hai kích thước chiều rộng của chân và đỉnh răng xác định bằng cách Insest hình ảnh > Scale hình vẽ theo đúng tỷ lệ > đo trực tiếp trên hình ảnh để xác định B'' > sau đó tính theo công thức sau:
B= B" * COSὨ. Trong đó Ὠ là góc "ôm chặt chẽ và kín khít" của đường xoắn và được xác định theo bước xoắn.

Hình đã gửi
2- Vấn đề em không hiểu là làm cách nào để cái sweep của chị lại bám vào cái trụ tròn ngọt xớt hay vậy? Trời!... ;)
"Cậu em" không hiểu em, không hiểu cả anh Sweep thân yêu của chúng ta nữa! Chứng tỏ cậu đã vẽ mò!
"Cậu em" khẩn trương gửi ngay file đường dẫn và mặt cắt lên đây, đầu giờ sáng mai em bắt mạch kê đơn và bốc thuốc !
Chúc "Cậu em" khỏe và vui! :) :) :) :) :)


  • 0

“Sống trong đời sống cần có một tấm lòng / Để làm gì em biết không ? / Để gió cuốn đi, để gió cuốn đi...”


#17 sgcq

sgcq

    Hội Hai Lúa

  • Members
  • PipPipPipPipPipPipPip
  • 1880 Bài viết
Điểm đánh giá: 692 (tốt)

Đã gửi 11 August 2012 - 08:51 AM

Rắc rối là đây:

Hình đã gửihttp://www.cadviet.c..._drawing1_1.dwg
  • 0

12728974_230210507314169_718723558582070 HỘI HAI LÚA

           fanpage: https://www.facebook.com/HoiHaiLua/














#18 sgcq

sgcq

    Hội Hai Lúa

  • Members
  • PipPipPipPipPipPipPip
  • 1880 Bài viết
Điểm đánh giá: 692 (tốt)

Đã gửi 11 August 2012 - 09:00 AM

Làm lại lần 2: Sử dụng thêm Alignment của SWEEP. (Vẫn không ra được cái hình giống của chị :D)
Hình đã gửihttp://www.cadviet.c..._drawing1_2.dwg
  • 0

12728974_230210507314169_718723558582070 HỘI HAI LÚA

           fanpage: https://www.facebook.com/HoiHaiLua/














#19 haanh

haanh

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2875 Bài viết
Điểm đánh giá: 1554 (rất tốt)

Đã gửi 11 August 2012 - 09:31 AM

Rắc rối là đây:

Hình đã gửihttp://www.cadviet.c..._drawing1_1.dwg

Nguyên nhân chính là bác đã vẽ kiểu CAD NÔNG DÂN, tác phong vẽ chưa chuyên nghiệp !

Free Orbit để dễ quan sát khi vẽ 3D:
Gõ đường tròn > Chọn tâm > Nhập R > Xong!
Gõ HEL > Bắt điểm tâm vòng tròn >Bắt điểm ngoài đường tròn (không cần phải nhập kích thước >>>>>>Xong!
  • 0

“Sống trong đời sống cần có một tấm lòng / Để làm gì em biết không ? / Để gió cuốn đi, để gió cuốn đi...”


#20 sgcq

sgcq

    Hội Hai Lúa

  • Members
  • PipPipPipPipPipPipPip
  • 1880 Bài viết
Điểm đánh giá: 692 (tốt)

Đã gửi 11 August 2012 - 10:54 AM

Cám ơn chị. Tới lệnh HEL thì em làm dễ dàng rồi. :D. Em chỉ thắc mắc như hình minh họa dưới đây.
- Sau khi em sweep xong thì array là ra kết quả như hình luôn (Không xài slice)
- Khi tập vẽ thì cần phải làm cho giống thầy chỉ, rành rồi mới tùy biến được. :wub:
- Lệnh sweep của em:


Current wire frame density: ISOLINES=4, Closed profiles creation mode = Solid
Select objects to sweep or [MOde]: 1 found
Select objects to sweep or [MOde]:
Select sweep path or [Alignment/Base point/Scale/Twist]: a
Align sweep object perpendicular to path before sweep [Yes/No]<Yes>: n
Select sweep path or [Alignment/Base point/Scale/Twist]:

- Ở chổ cái em khoanh đỏ đó, làm hoài không giống. Chị có đổi UCS không?

Hình đã gửi
  • 1

12728974_230210507314169_718723558582070 HỘI HAI LÚA

           fanpage: https://www.facebook.com/HoiHaiLua/
