Tỷ lệ khai dim trong layout?


  • Please log in to reply
7 replies to this topic

#1 tvkill

tvkill

    biết vẽ ellipse

  • Members
  • PipPip
  • 52 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 25 August 2012 - 09:50 AM

Mình muốn khai báo khung nhìm với tỷ lệ 1/200 thì khai bao trong phần misc/cutom scale là 0.005 nhưng khung nhìn không vừa vói bản vẽ.vậy bây giờ muốn in tỷ lệ 1/200 khái báo ntn?
mong cả nhà giúp đỡ
  • 0

#2 sgcq

sgcq

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 1486 Bài viết
Điểm đánh giá: 546 (tốt)

Đã gửi 25 August 2012 - 12:47 PM

- Share cho bạn file mẫu nè. Bạn chọn vào cái viewport, chọn standard scale các tỷ lệ mong muốn. (E chỉ setup tạm khoảng 10 cái thui). Với điều kiện bên model bạn vẽ 1.0m=1000 đơn vị cad thì setup này chạy chính xác. Nếu bạn vẽ 1.0m=500 hoặc 0.5 thì setup này chạy sai.
- File *.DWG đính kèm bên dưới.
:D :D :D



Hình đã gửihttp://www.cadviet.c...10802_maua2.dwg
  • 1

CAD NÔNG DÂN

(HAI LÚA XÀI CAD)

Có những câu hỏi ngớ ngẫn, những giải pháp rất lúa, mong các bác chém nhẹ tay.
Em xin chân thành cảm ơn.





#3 tvkill

tvkill

    biết vẽ ellipse

  • Members
  • PipPip
  • 52 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 25 August 2012 - 02:51 PM

Thanks nha!
Bạn có thể hương dẫn cụ thể hơn không? mình xem file cad mà chẳng hiểu gì cả.mới học in layout này.tye lệ bản vẽ của mình trong model là 1/1
Một lần nữa xin cám ơn?
  • 0

#4 sgcq

sgcq

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 1486 Bài viết
Điểm đánh giá: 546 (tốt)

Đã gửi 25 August 2012 - 03:50 PM

Các bước thực hiện: (Gợi ý)
- Nhấp chọn viewport;
- Bấm ctrl+1 (Mọi đời cad);
- Tìm dòng standard scale;
- Tra từ điển các từ ko hiểu (http://translate.google.com.vn/);
- Nộp bài cho sếp.
  • 0

CAD NÔNG DÂN

(HAI LÚA XÀI CAD)

Có những câu hỏi ngớ ngẫn, những giải pháp rất lúa, mong các bác chém nhẹ tay.
Em xin chân thành cảm ơn.





#5 tvkill

tvkill

    biết vẽ ellipse

  • Members
  • PipPip
  • 52 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 28 August 2012 - 09:55 AM

Các bước thực hiện: (Gợi ý)
- Nhấp chọn viewport;
- Bấm ctrl+1 (Mọi đời cad);
- Tìm dòng standard scale;
- Tra từ điển các từ ko hiểu (http://translate.google.com.vn/);
- Nộp bài cho sếp.


Đây là file cad của mình:http://www.mediafire...qlebncanaqeennp
TL bản vẽ là 1:1 muốn in 1/200 khai báo trong proprety/misc/custom scale NTN?
Mong bạn giúp đỡ???
  • 0

#6 tvkill

tvkill

    biết vẽ ellipse

  • Members
  • PipPip
  • 52 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 28 August 2012 - 10:08 AM

Đây là file cad của mình:http://www.mediafire...qlebncanaqeennp
TL bản vẽ là 1:1 muốn in 1/200 khai báo trong proprety/misc/custom scale NTN?
Mong bạn giúp đỡ???
  • 0

#7 hantinh

hantinh

    biết dimcontinue

  • Members
  • PipPipPipPipPip
  • 379 Bài viết
Điểm đánh giá: 43 (tàm tạm)

Đã gửi 28 August 2012 - 12:00 PM

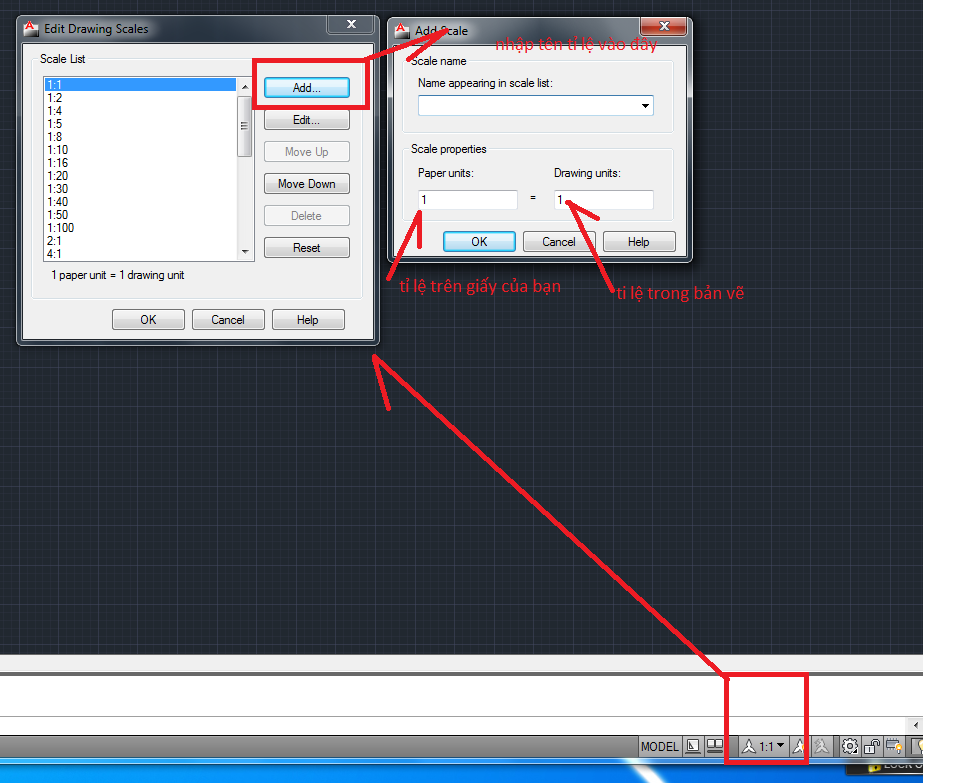

trong phần khai bảo tỉ lệ có cái bảng đó. cái ô đơn vị trên giấy in ở bên trái để là 1 còn ô bên phải có unit draw để là 200 là đúng như yêu cầu của bạn
Hình đã gửi
  • 1

#8 hantinh

hantinh

    biết dimcontinue

  • Members
  • PipPipPipPipPip
  • 379 Bài viết
Điểm đánh giá: 43 (tàm tạm)

Đã gửi 28 August 2012 - 12:05 PM

ôi trời ơi. cái này la nova mà. nếu bạn xuất trác ngang trong đó để nó xuất theo tỉ lệ ngang và dọc đều là 1:200 rôi thì chỉ cần đưa ra theo tỉ lệ 1:1 thôi. còn nếu bạn xuất cả ngang và dọc theo tỉ lệ 1:100 thì khi đua ra tỉ lệ 1:200 thì tỉ lệ scale trên layuot là 0,5 mà. đơn giản vậy thôi
  • 1
