các bác chỉ đường cho em vẽ chỗ này với


  • Please log in to reply
8 replies to this topic

#1 kimbumyok

kimbumyok

    Chưa sử dụng CAD

  • Members
  • Pip
  • 3 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 11 December 2012 - 10:07 PM

các bác chỉ đường cho em vẽ chỗ này với

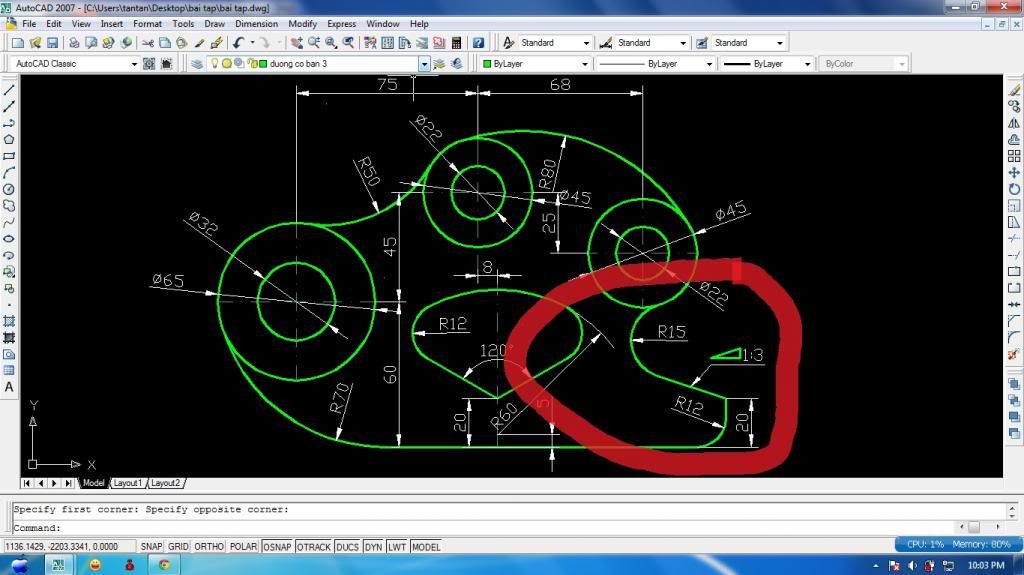

Hình đã gửi
nhân tiện bác nào giải thích hộ em cái số 1/3 là gì ? có phải là tỉ lệ dốc không???
  • 0

#2 Doan Van Ha

Doan Van Ha

    biết lệnh adcenter

  • CADViet Team
  • PipPipPipPipPipPipPip
  • 5447 Bài viết
Điểm đánh giá: 2624 (tuyệt vời)

Đã gửi 11 December 2012 - 10:35 PM

các bác chỉ đường cho em vẽ chỗ này với
nhân tiện bác nào giải thích hộ em cái số 1/3 là gì ? có phải là tỉ lệ dốc không???

2). 1/3 chính là độ dốc.
1). cách vẽ:
C
TTR
Chọn Circle
Chọn Line
Nhập 15
Trim phù hợp
  • 1

* Chỉ nên yêu cầu Lisp khi bạn làm việc đó mất cả ngày nhưng họ chỉ viết 1 giờ. Đừng nêu yêu cầu Lisp khi bạn chỉ làm 1 giờ nhưng bắt họ phải mất cả ngày.

* Nhờ viết lisp cũng như đi khám bệnh. Chỉ gởi căn cước và than sắp chết thì không bác sỹ nào cứu sống được.


#3 Hoan1111

Hoan1111

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2587 Bài viết
Điểm đánh giá: 692 (tốt)

Đã gửi 11 December 2012 - 11:47 PM

Hình đã gửi

Cách làm của em Hoằn là:
Chèn ảnh vào AutoCAD >>Scale ảnh sao cho kích thước hình vẽ bằng kích thước thật (Cái này gọi là lười không vẽ lại hình)
1) Kẻ đường đỏ trên ảnh như hình vẽ >>> Copy đường đỏ sang bên phải>>>Vẽ vòng tròn Ø45 >>> Gõ lệnh L bắt điểm dưới đường đỏ >>>di chuột sang trái nhập giá trị độ dài 3 >>> di chuột lên trên nhập giá trị độ dài 1 >>> gõ C kết thúc lệnh được tam giác vuông
2) Copy cái đòn gánh đỏ gánh đường tròn và tam giác vuông sang bên trái >>> gõ lệnh F >>>chọn R = 15 >>>Chọn đường tròn, chọn cạnh huyền của tam giác vuông >>>Xong!
  • 0

66 Câu Phật Học Cho Cuộc Sống : http://ngocchinh.com...-cho-cuoc-song/

Gió đưa cây cải về trời / Rau răm ở lại chịu lời đắng cay...






#4 Hantinhsaycad

Hantinhsaycad

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 1073 Bài viết
Điểm đánh giá: 376 (khá)

Đã gửi 12 December 2012 - 11:05 AM

Hình cho trước kích thước bị thiếu ? theo cách cùa Hoan sẽ không chính xác !
  • 0

Đừng để một ai chẳng nhận được gì khi rời chỗ bạn, cho dù bạn biết rằng không bao giờ gặp lại.

Ngạn ngữ Pháp


#5 sgcq

sgcq

    Hội Hai Lúa

  • Members
  • PipPipPipPipPipPipPip
  • 1880 Bài viết
Điểm đánh giá: 692 (tốt)

Đã gửi 12 December 2012 - 11:12 AM

2 lúa ủng hộ cách vẽ của @Doan Van Ha

1. Vẽ đường line độ dốc 1/3 trước.
2. Vẽ đường tròn TTR
3. 2 lúa không thích cách diễn kích thước như trong hình .
4. :D :D :D
  • 0

12728974_230210507314169_718723558582070 HỘI HAI LÚA

           fanpage: https://www.facebook.com/HoiHaiLua/














#6 phamthanhbinh

phamthanhbinh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 6007 Bài viết
Điểm đánh giá: 3113 (tuyệt vời)

Đã gửi 12 December 2012 - 11:39 AM

các bác chỉ đường cho em vẽ chỗ này với

nhân tiện bác nào giải thích hộ em cái số 1/3 là gì ? có phải là tỉ lệ dốc không???

Hề hề hề,
Bản vẽ thiếu kích thước thế này thì vẽ kiểu gì nhể???
Cách của bác Hoan2182 thì còn vẽ làm cho cho nó mệt. Cứ việc copy paste rồi scale là khắc có cái mình không muốn.
Hề hề hề,...
  • 1
Chúc các quý Anh trên diễn đàn luôn khỏe, đẻ thêm được nhiều thứ để mót.

#7 sgcq

sgcq

    Hội Hai Lúa

  • Members
  • PipPipPipPipPipPipPip
  • 1880 Bài viết
Điểm đánh giá: 692 (tốt)

Đã gửi 12 December 2012 - 12:37 PM

2 lúa đề xuất cách giải bài tập trên: :D :D :D

Hình đã gửihttp://www.cadviet.c..._drawing2_4.dwg
  • 0

12728974_230210507314169_718723558582070 HỘI HAI LÚA

           fanpage: https://www.facebook.com/HoiHaiLua/














#8 Hoan1111

Hoan1111

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2587 Bài viết
Điểm đánh giá: 692 (tốt)

Đã gửi 12 December 2012 - 03:15 PM

Hề hề hề,
Bản vẽ thiếu kích thước thế này thì vẽ kiểu gì nhể???
Cách của bác Hoan2182 thì còn vẽ làm cho cho nó mệt. Cứ việc copy paste rồi scale là khắc có cái mình không muốn.
Hề hề hề,...

Hi hi chính vì thiếu kích thước vì lười vẽ lại và thực tế em cũng không cần quan tâm có người ta có ghi thiếu thừa, em mới chơi kiểu cùn như thế!
Người ta dựng hình được như thế là người ta cần hình như thế là đủ, còn việc người ta ghi kích thước ba lăng nhăng thế nào không cần quan tâm! Miễn là mình dựng đúng cái người ta cần dựng.
Ở đây người ta hỏi cách dựng, em giả nhời cách dựng anh Bình ạ! Nếu lý luận như anh thì anh Hà là người đầu têu cho vụ này, em chỉ là người ăn theo!

@ anh Hai Lúa, cách vẽ của anh Doan Van Ha là phải thêm lệnh Trim cò chậm là cái chắc rồi làm sao mà cãi được với... "đài " !

Hình cho trước kích thước bị thiếu ? theo cách cùa Hoan sẽ không chính xác !

Đúng là cách của em không chính xác!
  • 0

66 Câu Phật Học Cho Cuộc Sống : http://ngocchinh.com...-cho-cuoc-song/

Gió đưa cây cải về trời / Rau răm ở lại chịu lời đắng cay...






#9 Hoan1111

Hoan1111

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 2587 Bài viết
Điểm đánh giá: 692 (tốt)

Đã gửi 13 December 2012 - 01:37 PM

2 lúa ủng hộ cách vẽ của @Doan Van Ha

1. Vẽ đường line độ dốc 1/3 trước.
2. Vẽ đường tròn TTR
3. 2 lúa không thích cách diễn kích thước như trong hình .
4. :D :D :D

Óe người ta vẽ như thế là tàm tạm rồi, chỉ ghi thiếu kích thước do sơ suất thôi! Về nguyên tắc chỉ ghi đúng và ghi đủ là ổn! Việc anh đã ghi thừa thãi như bản ...vĩa anh đã ghi là không cần thiết, tốn mực in của ...nhân loại gây ô nhiễm môi trường vì sản xuất mực in!
