[Hỏi]Thay đổi tỉ lệ vẽ


  • Please log in to reply
21 replies to this topic

#1 destroyer1993

destroyer1993

    biết zoom

  • Members
  • Pip
  • 12 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 02 February 2013 - 04:19 PM

em có 1 bài vẽ cad đang là tỷ lệ 1/75 . muốn phóng to nó lên 1/20 thì làm thế nào hả các bác
và thu nhỏ 1/20 xuống còn 1/50 thì làm thế nạo ?
  • 0

#2 nhoclangbat

nhoclangbat

    Edu level: li10

  • Members
  • PipPipPipPipPipPipPip
  • 1409 Bài viết
Điểm đánh giá: 379 (khá)

Đã gửi 02 February 2013 - 05:13 PM

1/75 lên 1/20 thì bạn nhân lên 3.75 lần, từ 1/20 xuống 1/50 thì nhân 0.4 lần nhoc nhớ là vậy :D
  • 0
"...................][)e\/i][_ /\/\@Y CrY....................."

(defun THỔ_DÂN_HỌC_CAD (xxxx) ...) ^_^








#3 anhhungxdddcnnb

anhhungxdddcnnb

    biết vẽ point

  • Members
  • PipPip
  • 95 Bài viết
Điểm đánh giá: 10 (tàm tạm)

Đã gửi 02 February 2013 - 07:49 PM

hehe!
Đang ở tỉ lệ 1/75 nếu muốn scal lên tỉ lệ 1/20 thì bạn scal lên 75/20 lần sẽ ra tỉ lệ 1/20
Thu nhỏ 1/20 xuống 1/50 thì bạn nhân với 20/50 sẽ ra tỉ lệ 1/50 cứ thế thui
  • 0

#4 destroyer1993

destroyer1993

    biết zoom

  • Members
  • Pip
  • 12 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 02 February 2013 - 08:16 PM

nhưng mà sao kích thước của nó thay đổi hả các bác
:cry::cry::cry:
  • 0

#5 anhhungxdddcnnb

anhhungxdddcnnb

    biết vẽ point

  • Members
  • PipPip
  • 95 Bài viết
Điểm đánh giá: 10 (tàm tạm)

Đã gửi 02 February 2013 - 08:38 PM

à cái dim kích thước hả! cái này bạn dùng list facedim hoặc dùng scal factoin dim đó!
  • 0

#6 nhoclangbat

nhoclangbat

    Edu level: li10

  • Members
  • PipPipPipPipPipPipPip
  • 1409 Bài viết
Điểm đánh giá: 379 (khá)

Đã gửi 02 February 2013 - 10:46 PM

còn 1 chiêu tà khác bạn block nó lại rùi hãy scale nó thì kích thước dim vẫn y chang :D, với điều kiện bạn đã dim hoàn chỉnh ko chỉnh sữa gì nữa chỉ mún phóng hay thu nhỏ nó thui ^^
  • 0
"...................][)e\/i][_ /\/\@Y CrY....................."

(defun THỔ_DÂN_HỌC_CAD (xxxx) ...) ^_^








#7 anhhungxdddcnnb

anhhungxdddcnnb

    biết vẽ point

  • Members
  • PipPip
  • 95 Bài viết
Điểm đánh giá: 10 (tàm tạm)

Đã gửi 03 February 2013 - 12:32 PM

không nên block rùi scal bạn nha vì rất bất cập
Không nên block 1 bản vẽ hay 1 mặt cắt. Block chỉ dùng khi block 1 số bộ phận ( cột, cửa) vì công dụng của nó là dễ quản lý khi sửa 1 cái thì các cái khác cũng sửa theo.
Nhìu bạn mới vẽ khi vẽ xong cứ block hết lại vì thế rất rối hình.
  • 1

#8 nhoclangbat

nhoclangbat

    Edu level: li10

  • Members
  • PipPipPipPipPipPipPip
  • 1409 Bài viết
Điểm đánh giá: 379 (khá)

Đã gửi 03 February 2013 - 12:40 PM

>>>>

còn 1 chiêu tà

:D :D :D
Ps: pac nói rất chí lí nhưng ý nhoc là có thể có nhiều cách làm khác nhưng chưa chắc đã chuyên nghiệp ^^
  • 0
"...................][)e\/i][_ /\/\@Y CrY....................."

(defun THỔ_DÂN_HỌC_CAD (xxxx) ...) ^_^








#9 Hantinhsaycad

Hantinhsaycad

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 1073 Bài viết
Điểm đánh giá: 376 (khá)

Đã gửi 03 February 2013 - 03:50 PM

Cái vụ này thì Say cứ 1: 1 mà ũi , nếu bản vẽ không phải 1: 1 ,Say cũng Phang cho nó ra 1:1 , Rồi làm cái khung theo khổ giấy scale lên sao cho trùm nó hết cái bản vẽ đó (nhớ con số scale) , Nhưng có nhiều bản vẽ Say hay in ấn bên layout :.
http://www.cadviet.c...p?showtopic=347
http://www.cadviet.c...showtopic=18037
  • 0

Đừng để một ai chẳng nhận được gì khi rời chỗ bạn, cho dù bạn biết rằng không bao giờ gặp lại.

Ngạn ngữ Pháp


#10 ketxu

ketxu

    Copier - Paster - Editor

  • Moderator
  • PipPipPipPipPipPipPip
  • 5682 Bài viết
Điểm đánh giá: 2605 (tuyệt vời)

Đã gửi 03 February 2013 - 04:47 PM

Chết mất thui ^^ (Srr 4 Spam)

@OP : thật ra, đọc topic bạn hỏi về muốn phóng to thu nhỏ hình từ tỉ lệ a sang tỉ lệ b mà mình ngỡ ngàng quá. Dân kỹ thuật mà ? Nếu chưa luận ra ngay thì trong lúc đánh hết tên topic cũng phải luận ra rồi mới phải :)
Nếu topic hỏi về việc xử lý dim, text, hatch, linetype .... (hệ lụy việc thay đổi tỉ lệ) thì hợp lý hơn

@nhóc : khỏi nói, với giải pháp phụ Block rồi scale, anh Hoành đọc được chắc nhoc lại giảm 1 lv ở lớp ^^

@anhhungxdddcnnb : Scale (chứ k phải scal), Fake (chứ k phải Face) nè ^^ Giải pháp giả dim còn tệ hơn Block nữa. Bạn làm nó mất luôn chức năng của nó ^^

@Hận tình : vẽ 1:1, dùng layout là giải pháp khoa học và chặt chẽ. Vote luôn.

Còn giải pháp Scale khung, Say cho ket hỏi là trong 1 trang in có 2 hình cần thể hiện (cái nhà và cái đầu kim) , nếu vẽ 1:1 rồi Say scale khung thì scale trùm cái nào đây ^^ (Cái này là hỏi nhé :) )



Nhân tiện có bạn nào đọc topic cho mình hỏi kinh nghiệm về việc các bạn tái sử dụng VP theo cách vẽ 1:1 nhỉ ^^ (không thì ket sẽ lập topic trao đổi vấn đề này)
  • 2

Thành viên nhóm CadMagic.
Mời bạn ghé thăm facebook nhóm - Page viết lisp theo yêu cầu  :
CAD MAGIC


#11 nhoclangbat

nhoclangbat

    Edu level: li10

  • Members
  • PipPipPipPipPipPipPip
  • 1409 Bài viết
Điểm đánh giá: 379 (khá)

Đã gửi 03 February 2013 - 05:19 PM

^^ nhoc đã nói chiêu tà mừ sao lại giảm lv nhoc :D
@Anh Ket: ???? đầu kim với cái nhà có liên quan gì nhau anh nhỉ , thì anh trùm cả hai nhà và đầu kim lun :D, mí sếp có hỏi em mần đúng đc rùi ai nhìn đc thì nhìn :D :D :D có con kiến nó bò ngang qua cái nhà lúc em vẽ ^^
Giải pháp khoa học và chặt chẽ: đem cả hai qua layout mà xử ^^
  • 0
"...................][)e\/i][_ /\/\@Y CrY....................."

(defun THỔ_DÂN_HỌC_CAD (xxxx) ...) ^_^








#12 ketxu

ketxu

    Copier - Paster - Editor

  • Moderator
  • PipPipPipPipPipPipPip
  • 5682 Bài viết
Điểm đánh giá: 2605 (tuyệt vời)

Đã gửi 03 February 2013 - 06:28 PM

Không, đang hỏi giải pháp của Say nếu scale khung thì làm như thế nào với những trang in có các hình với các tỉ lệ khác nhau cơ ^^
Với a thì nhà là cái cực to còn kim là cái cực nhỏ :)
  • 0

Thành viên nhóm CadMagic.
Mời bạn ghé thăm facebook nhóm - Page viết lisp theo yêu cầu  :
CAD MAGIC


#13 nhoclangbat

nhoclangbat

    Edu level: li10

  • Members
  • PipPipPipPipPipPipPip
  • 1409 Bài viết
Điểm đánh giá: 379 (khá)

Đã gửi 03 February 2013 - 06:47 PM

nhoc đa số vẽ 1:1 và sử dụng layout với viewport nè ^^ cho nhoc nhiều chiện với,mà ý anh Ket tái sử dụng Vp là sao nhỉ, anh Ket có thể ví dụ đc hem pit đâu tỉu bối đây biết hahahaha :D (bomd nổ)
Ps: nhoc hỏi thiệt anh Ket cho ví dụ cụ thể nhoc chưa hỉu ý tái use vp lém ^^
  • 0
"...................][)e\/i][_ /\/\@Y CrY....................."

(defun THỔ_DÂN_HỌC_CAD (xxxx) ...) ^_^








#14 Hantinhsaycad

Hantinhsaycad

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 1073 Bài viết
Điểm đánh giá: 376 (khá)

Đã gửi 03 February 2013 - 08:17 PM

Không, đang hỏi giải pháp của Say nếu scale khung thì làm như thế nào với những trang in có các hình với các tỉ lệ khác nhau cơ ^^
Với a thì nhà là cái cực to còn kim là cái cực nhỏ :)

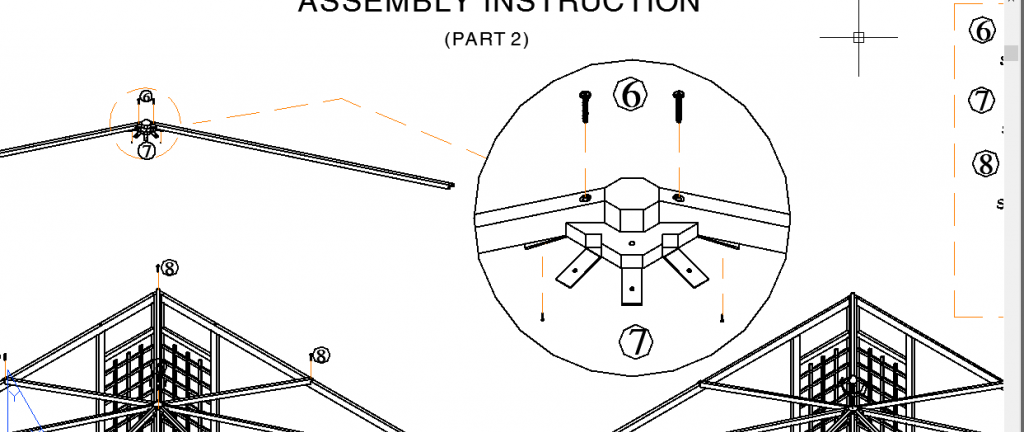

Chào anh Kết , có thề nói rằng tôi chưa bao giờ scale đối tượng vẽ bên model ,kể cả bàn vẽ có nhu cầu in bên model , Trường hợp anh hòi tôi luôn trình bày bên layout với MV .
Hình đã gửi
  • 1

Đừng để một ai chẳng nhận được gì khi rời chỗ bạn, cho dù bạn biết rằng không bao giờ gặp lại.

Ngạn ngữ Pháp


#15 nhoclangbat

nhoclangbat

    Edu level: li10

  • Members
  • PipPipPipPipPipPipPip
  • 1409 Bài viết
Điểm đánh giá: 379 (khá)

Đã gửi 03 February 2013 - 08:22 PM

Giải pháp khoa học và chặt chẽ: đem cả hai qua layout mà xử ^^

Thế là giống nhoc ah ^^
Ps:Còn vấn đề tái use VPort sao nhỉ anh Ket chắc đi thục bi a rùi ^^
  • 0
"...................][)e\/i][_ /\/\@Y CrY....................."

(defun THỔ_DÂN_HỌC_CAD (xxxx) ...) ^_^








#16 ketxu

ketxu

    Copier - Paster - Editor

  • Moderator
  • PipPipPipPipPipPipPip
  • 5682 Bài viết
Điểm đánh giá: 2605 (tuyệt vời)

Đã gửi 03 February 2013 - 11:05 PM

Bác Say với nhóc bàn đi đâu nhỉ :)
@HTSC : vì mình vẫn nói với học viên là cách scale khung thường áp dụng cho vẽ 1 tỉ lệ, nay đọc được đoạn này nên mới thắc mắc, còn chuyện dùng nó bằng VP thì rõ như ban ngày rồi

Cái vụ này thì Say cứ 1: 1 mà ũi , nếu bản vẽ không phải 1: 1 ,Say cũng Phang cho nó ra 1:1 , Rồi làm cái khung theo khổ giấy scale lên sao cho trùm


@nhóc : tái sử dụng là thế này. Nhóc vẽ 1 cái hình bên model, chụp bằng VP, ok chưa. Sang bản vẽ mới, muốn dùng lại cái hình + vp đó thì nhoc sẽ làm như thế nào :) Giải pháp copybase cả model, vp k bàn tới nữa vì đề cập nhiều rồi, công cụ ket cũng viết rồi, nhưng bẵng một thời gian dài không cập nhật về CAD, không biết CAD đời mới hỗ trợ việc này chưa, hoặc có thủ thuật nào hay không ^^
  • 0

Thành viên nhóm CadMagic.
Mời bạn ghé thăm facebook nhóm - Page viết lisp theo yêu cầu  :
CAD MAGIC


#17 nhoclangbat

nhoclangbat

    Edu level: li10

  • Members
  • PipPipPipPipPipPipPip
  • 1409 Bài viết
Điểm đánh giá: 379 (khá)

Đã gửi 04 February 2013 - 12:28 AM

oh hay nhỉ đáng để nghiên cứu đây, anh Ket mở chủ đề mới thảo luận đi anh Ket
  • 0
"...................][)e\/i][_ /\/\@Y CrY....................."

(defun THỔ_DÂN_HỌC_CAD (xxxx) ...) ^_^








#18 sgcq

sgcq

    Hội Hai Lúa

  • Members
  • PipPipPipPipPipPipPip
  • 1880 Bài viết
Điểm đánh giá: 692 (tốt)

Đã gửi 04 February 2013 - 10:46 AM

:D :D :D

2 lúa góp ý:
Trong thực tế, 2 lúa đã gặp vài trường hợp tương tự như "thuận thì sống, ko thuận thì chết".
- Tình hình là 2 lúa giao sản phẩm bao gồm vài file trích layout kết hợp xref. (Khoảng 100 layout, 10 xref) :D
- Đội hình bên khách hàng bảo cách tổ chức file thế này họ mất quá nhiều thời gian để đọc nên yêu cầu dàn trang lại.
- Cãi nhau mất 1 tháng thì đội hình 2 lúa đành chấp nhận trình bày lại file theo phương án "No layout, no xref"
--> Thời gian 2 mùa lúa nhưng chỉ được hưởng 1 mùa. :D :D :D
2 lúa tạm kết luận: chưa chắc layout, xref, hoặc cả 2 là phương pháp trình bày khoa học, có tính thực tiễn cao.
:D :D :D
  • 0

12728974_230210507314169_718723558582070 HỘI HAI LÚA

           fanpage: https://www.facebook.com/HoiHaiLua/














#19 vatlieuxaydungphuan

vatlieuxaydungphuan

    biết pan

  • Members
  • Pip
  • 9 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 08 April 2013 - 09:03 PM

Layout cũng tiện cho việc in ấn với tỉ lệ mong muốn, nhưng nó cũng khá rắc rối. Vì không phải Công ty nào họ cũng xài Layout. Mình thì làm Model nó cũng quen nên cứ đặt DIM trước cho các loại khổ giấy với nhiều tỉ lệ tương ứng, như khôt A4 tỉ lệ 1/50, 1/100, khổ A3 tỉ lệ 1/100, 1/500, v.v. Cứ vậy tùy theo công trình mà dùng. Lúc đầu phải hiệu chỉnh trước các DIM, kiểm tra DIM đó in ra sẽ thế nào. Sau này khi sử dụng lại thì cứ Ctrl+2 mà copy, paste thôi.


  • 0

#20 sgcq

sgcq

    Hội Hai Lúa

  • Members
  • PipPipPipPipPipPipPip
  • 1880 Bài viết
Điểm đánh giá: 692 (tốt)

Đã gửi 09 April 2013 - 09:44 AM

:D :D :D

Vote cho bạn lun. 1 trường hợp siêu điển hình ở trường phái model.

:D :D :D
