Các bác giúp em lỗi in bản vẽ này


  • Please log in to reply
9 replies to this topic

#1 hellocadviet

hellocadviet

    biết vẽ line

  • Members
  • PipPip
  • 25 Bài viết
Điểm đánh giá: 2 (bình thường)

Đã gửi 28 October 2008 - 11:07 AM

Không hiểu bản vẽ này bị làm sao mà mình không thể nào in được nó (không nhìn thấy khi in).
Thêm nữa là không hiểu sao khi dùng layout thì khi tạo layout cho sơ hoạ vị trí (layout nhỏ) trong layout lớn thì nó không thể hiển thị được mặc dù mình đã dùng lệnh che rồi.
http://www.cadviet.c...D1_220808_1.dwg
  • 0

#2 gp14

gp14

    DO TUAN GIAP

  • Moderator
  • PipPipPipPipPipPipPip
  • 1860 Bài viết
Điểm đánh giá: 1120 (rất tốt)

Đã gửi 28 October 2008 - 12:00 PM

Không hiểu bản vẽ này bị làm sao mà mình không thể nào in được nó (không nhìn thấy khi in).
Thêm nữa là không hiểu sao khi dùng layout thì khi tạo layout cho sơ hoạ vị trí (layout nhỏ) trong layout lớn thì nó không thể hiển thị được mặc dù mình đã dùng lệnh che rồi.
http://www.cadviet.c...D1_220808_1.dwg

Mình in bình thường với file của bạn (chắc do bạn chưa nhấn chọn fit to paper khi plot).
còn vấn đề thứ 2 thì chưa hiểu ý bạn lắm, bạn nói rõ hơn ý bạn muốn được không?
  • 0

#3 phamthanhbinh

phamthanhbinh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 6007 Bài viết
Điểm đánh giá: 3113 (tuyệt vời)

Đã gửi 28 October 2008 - 12:28 PM

Không hiểu bản vẽ này bị làm sao mà mình không thể nào in được nó (không nhìn thấy khi in).
Thêm nữa là không hiểu sao khi dùng layout thì khi tạo layout cho sơ hoạ vị trí (layout nhỏ) trong layout lớn thì nó không thể hiển thị được mặc dù mình đã dùng lệnh che rồi.

Chào bạn hellocadviet,
Mình không hiểu bạn gặp vấn đề gì?
Mình đã mở file bạn gửi và in được bình thường. Mình xài cad2004 và in trên máy in Epson LQ 2180.

Để in mình làm thủ công như sau:
1/- Dùng lệnh Zoom out cho tới khi nhìn thấy toàn bộ bản vẽ .
2/- Chọn lệnh print với tùy chọn Window
3/- chọn toàn bộ bản vẽ rồi OK
In bình thường không có bất cứ lỗi gì bạn ạ.

Có một chỗ mình thấy không rõ là nếu dùng lệnh zoom all thì bản vẽ của bạn biến mất tăm. Có lẽ là do trong quá trình vẽ bạn đặt khung vẽ quá lớn so với hình thể hiện nên khi zoom all thì hình vẽ trở nên quá nhỏ không thể nhận ra được trên màn hình.
Để khắc phục điều này bạn có thể làm như sau:
Bước 1 như trên
Bước 2, Copy toàn bộ bản vẽ thành một file khác.
Mở lại file mới tạo ra.
Bạn làm thử xem sao.
Câu hỏi thứ hai của bạn mình chưa hiểu ý.
Chúc bạn thành công.
  • 0
Chúc các quý Anh trên diễn đàn luôn khỏe, đẻ thêm được nhiều thứ để mót.

#4 hieu_trang

hieu_trang

    biết vẽ line

  • Members
  • PipPip
  • 23 Bài viết
Điểm đánh giá: 14 (tàm tạm)

Đã gửi 28 October 2008 - 03:19 PM

Em cũng đã gặp sự cố này rất nhiều lần rồi.
Tìm hiểu mãi mà vẫn chưa được.
Phương án xử lý tạm thời của em là Write Block nhiều làn cũng được.
Ngày trước em không bít làm thế nào toàn phải dùng phần mềm chuyển DWG thành File ảnh để in.
Mong các bác giúp hộ em.
Bác nào nói nguyên nhân do tỉ lệ bản vẽ theo em chắc là không đúng rồi. Em toàn vẽ tỉ lệ 1-100 mà các bản vẽ tương tự lại không bị.
  • 0

#5 hellocadviet

hellocadviet

    biết vẽ line

  • Members
  • PipPip
  • 25 Bài viết
Điểm đánh giá: 2 (bình thường)

Đã gửi 28 October 2008 - 03:32 PM

Máy in chỗ mình là LBP3500. Gặp lỗi khi in là ở hai layout. Khi preview thì không thấy gì cả.
  • 0

#6 luudinhvan

luudinhvan

    biết vẽ pline

  • Members
  • PipPip
  • 64 Bài viết
Điểm đánh giá: 20 (tàm tạm)

Đã gửi 28 October 2008 - 04:09 PM

Không hiểu bản vẽ này bị làm sao mà mình không thể nào in được nó (không nhìn thấy khi in).
Thêm nữa là không hiểu sao khi dùng layout thì khi tạo layout cho sơ hoạ vị trí (layout nhỏ) trong layout lớn thì nó không thể hiển thị được mặc dù mình đã dùng lệnh che rồi.
http://www.cadviet.c...D1_220808_1.dwg


Mình in thử bản của bạn vẫn ok mà, ko có lỗi j hết, thật khó hiểu
  • 0
Có trả lương không thì bảo.... Hình đã gửi Hình đã gửi Hình đã gửi Hình đã gửi

#7 meohoang

meohoang

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 811 Bài viết
Điểm đánh giá: 342 (khá)

Đã gửi 28 October 2008 - 04:39 PM

Máy in chỗ mình là LBP3500. Gặp lỗi khi in là ở hai layout. Khi preview thì không thấy gì cả.

Rất tiếc là mèo tui hổng down cái file về được
  • 0

#8 hellocadviet

hellocadviet

    biết vẽ line

  • Members
  • PipPip
  • 25 Bài viết
Điểm đánh giá: 2 (bình thường)

Đã gửi 29 October 2008 - 08:48 AM

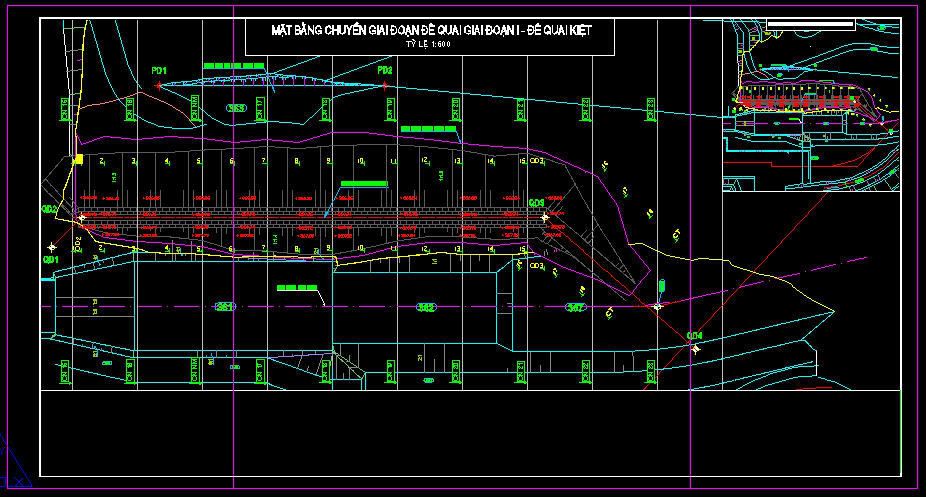

Đây là hình ảnh trước khi in:
Hình đã gửi
Đây là hình ảnh khi preview:
Hình đã gửi
Đây là link download file CAD về, các bác giúp em với:
http://www.mediafire.com/?hamezjdhyhg

Lỗi tiếp theo là cái khung nhìn sơ hoạ vị trí ấy. Khi cho khung nhìn ấy vào thì nó không hiện lên các đối tượng bên trong mặc dù mình đã dùng lệnh che để che các đối tượng. Trong bản vẽ hiện giờ hiện lên được là vì vị trí khung nhìn 2 mình đã xoá các đối tượng trong model đi rồi.
  • 0

#9 hellocadviet

hellocadviet

    biết vẽ line

  • Members
  • PipPip
  • 25 Bài viết
Điểm đánh giá: 2 (bình thường)

Đã gửi 31 October 2008 - 08:53 PM

Không bác nào giúp em ạ? Em đang mắc cái này lắm.
  • 0

#10 phamthanhbinh

phamthanhbinh

    biết lệnh adcenter

  • Moderator
  • PipPipPipPipPipPipPip
  • 6007 Bài viết
Điểm đánh giá: 3113 (tuyệt vời)

Đã gửi 31 October 2008 - 10:26 PM

Không bác nào giúp em ạ? Em đang mắc cái này lắm.

Chào bạn Hellocadviet,
Quả thực là mình chưa hiểu vấn đề của bạn vì mình vẫn in được hoàn toàn kể cả ở layout lẫn model. Cách in vẫn như bài post trước.
Có thể theo mình đoán là máy bạn bị vírus hay cái gì đó rồi.
Bạn có thể thử bằng cách copy file sang máy khác rồi in thử xem sao.
Về vấn đề thứ hai bạn hỏi do file của bạn gửi là chỉ mở được ở trạng thái read-only nên mình chả kiểm tra được gì cả, của bạn gửi sao mình vẫn giữ nguyên vậy thôi chịu chết luôn.
Bạn nên xem lại file của bạn vì khi mình dùng lệnh zoom all thì nó vẫn mất tiêu như bài post trước mình nói. Phải dùng lệnh zoom out mới trả về từ từ toàn bộ khung hình được.
Chúc bạn chóng gỡ được cái xương hóc này.
