#1 thangsra

thangsra

    biết vẽ rectang

  • Members
  • PipPip
  • 83 Bài viết
Điểm đánh giá: 7 (bình thường)

Đã gửi 31 October 2008 - 07:54 AM

In theo màu thì mình ok rồi. Giờ mình muốn hỏi muốn in theo nét vẽ thì phải làm thế nào các bác nhỉ!
  • 0
It`s me !!

#2 Lương Xuân Hậu

Lương Xuân Hậu

    biết lệnh ddedit

  • Members
  • PipPipPipPip
  • 299 Bài viết
Điểm đánh giá: 156 (tàm tạm)

Đã gửi 31 October 2008 - 10:41 AM

In theo màu thì mình ok rồi. Giờ mình muốn hỏi muốn in theo nét vẽ thì phải làm thế nào các bác nhỉ!

Bạn đặt nét trong layer, khi in thì chuyển xang chế độ nét là monochrome
  • 0
Hạnh phúc gì bằng những đêm đông
Ta bôi DEP rồi đắp chăn đi ngủ
Đời SV nghèo cơm ko đủ
Nên nhiều khi ngủ để quên đời

#3 miennui_tomo3d

miennui_tomo3d

    biết dimcenter

  • CADViet Team
  • PipPipPipPipPip
  • 325 Bài viết
Điểm đánh giá: 113 (tàm tạm)

Đã gửi 31 October 2008 - 10:49 AM

In theo màu thì mình ok rồi. Giờ mình muốn hỏi muốn in theo nét vẽ thì phải làm thế nào các bác nhỉ!

Gõ lệnh LA , hiện ra bảng layer tool , chọn nét vẽ của bản vẽ , nhấn lệnh in , trong hộp thoại in , phía trên góc phải có một biểu tượng cây viết . nhấp vào đó . sẽ hiện ra một bảng màu in , nét in . bạn chỉnh trong đó , màu và nét in bạn chỉnh theo màu và nét in bạn đự định in .
ví dụ như nét tường bạn chọn màu xanh số 4 thì khi vô đây bạn cũng chọn màu xanh số 4 , chọn nét in có độ dày mà bạn mong muốn khi thể hiện trên bản vẽ .
Sau đó để tiện dụng cho những lần sau và tạo cho mình một standard về nét in bạn nhấn save as , đưa file nét in ấy vào một thư mục để sau này bạn tạo một file cad bản vẽ mới , bạn chỉ cần load lại là ok
Cũng có cách khi tạo một file cad mới nhưng cũng không cần load các nét in , nét vẽ đó là bạn làm ra một file chuẩn cho bạn về các nét in , nét vẽ , kích thướt , cỡ chữ ... . Save as file ấy thành drawing standard.dwt . Nhấn Ctrl +N , past file này vào đó . Sau này mỗt lần cần một file cad mới bạn chỉ cần nhấn Ctrl+N là bạn có một file chuẩn mà bạn vẫn hay làm . Không cần phải tạo nét in mới hay bất kì thứ gì .
Muốn hiểu rõ hơn bạn hãy tìm trong diễn đàn . Tất cả đều có .
  • 0
Sống Trên Đời Cần Phải Có Một Tấm Lòng Dù Để ......... Tối Nấu Ăn !

#4 Who am I

Who am I

    biết vẽ line

  • Members
  • PipPip
  • 26 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 31 October 2008 - 04:02 PM

Gõ lệnh LA , hiện ra bảng layer tool , chọn nét vẽ của bản vẽ , nhấn lệnh in , trong hộp thoại in , phía trên góc phải có một biểu tượng cây viết . nhấp vào đó . sẽ hiện ra một bảng màu in , nét in . bạn chỉnh trong đó , màu và nét in bạn chỉnh theo màu và nét in bạn đự định in .
ví dụ như nét tường bạn chọn màu xanh số 4 thì khi vô đây bạn cũng chọn màu xanh số 4 , chọn nét in có độ dày mà bạn mong muốn khi thể hiện trên bản vẽ .
Sau đó để tiện dụng cho những lần sau và tạo cho mình một standard về nét in bạn nhấn save as , đưa file nét in ấy vào một thư mục để sau này bạn tạo một file cad bản vẽ mới , bạn chỉ cần load lại là ok
Cũng có cách khi tạo một file cad mới nhưng cũng không cần load các nét in , nét vẽ đó là bạn làm ra một file chuẩn cho bạn về các nét in , nét vẽ , kích thướt , cỡ chữ ... . Save as file ấy thành drawing standard.dwt . Nhấn Ctrl +N , past file này vào đó . Sau này mỗt lần cần một file cad mới bạn chỉ cần nhấn Ctrl+N là bạn có một file chuẩn mà bạn vẫn hay làm . Không cần phải tạo nét in mới hay bất kì thứ gì .
Muốn hiểu rõ hơn bạn hãy tìm trong diễn đàn . Tất cả đều có .

Thanks bạn!
Tuy nhiên thangsra muốn hỏi cách "in theo nét vẽ" cơ mà!
  • 0

#5 thangsra

thangsra

    biết vẽ rectang

  • Members
  • PipPip
  • 83 Bài viết
Điểm đánh giá: 7 (bình thường)

Đã gửi 31 October 2008 - 04:11 PM

Thanks bạn!
Tuy nhiên thangsra muốn hỏi cách "in theo nét vẽ" cơ mà!

Chính xác, như vậy là in theo màu rồi. ý mình là giả sử chọn layer1 0.25 chẳng hạn thì dù cho đó là màu nào thì vẫn in được nét in là 0.25
  • 0
It`s me !!

#6 Who am I

Who am I

    biết vẽ line

  • Members
  • PipPip
  • 26 Bài viết
Điểm đánh giá: 1 (bình thường)

Đã gửi 31 October 2008 - 04:22 PM

Chính xác, như vậy là in theo màu rồi. ý mình là giả sử chọn layer1 0.25 chẳng hạn thì dù cho đó là màu nào thì vẫn in được nét in là 0.25

Trong hộp Plot, bạn tìm đến mục Plot Option bỏ chọn mục Plot with plot Styles, chọn mục Plot objiect lineweights!
Tất nhiên trước đó bạn đã chọn chiều dày theo lớp!
  • 0

#7 codered8x

codered8x

    biết lệnh copy

  • Members
  • PipPipPip
  • 119 Bài viết
Điểm đánh giá: 18 (tàm tạm)

Đã gửi 13 May 2010 - 02:00 PM

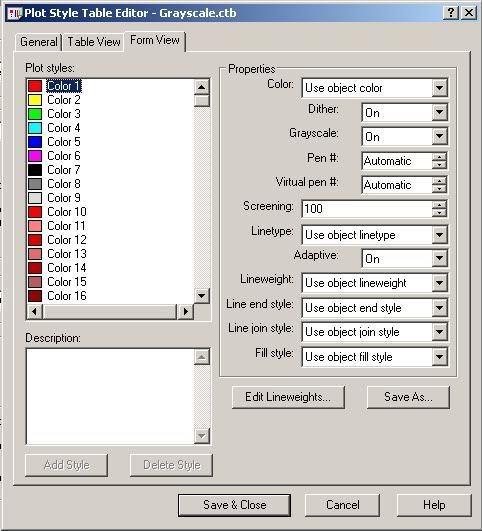

Mình chỉ vẽ trên máy còn in thì mang ra quán in nên không hiểu về in theo net và in theo màu lắm, bạn nào nói rõ thêm cho mình biết được không?Ví dụ khi mình chọn một file grayscale.ctb thì nó hiệu ra bảng này
Hình đã gửi
Các thông số từng dòng trong bảng có ý nghĩa thế nào? file đuôi ctb là file gì?màu và nét mình đã qui định trong hộp thoai layer properties manager khi vẽ rồi sao khi in phải đặt lại?Cảm ơn các bạn!
  • 0

#8 codered8x

codered8x

    biết lệnh copy

  • Members
  • PipPipPip
  • 119 Bài viết
Điểm đánh giá: 18 (tàm tạm)

Đã gửi 14 May 2010 - 08:25 AM

Không ai trả lời giúp mình với!
  • 0

#9 huynhvy

huynhvy

    biết zoom

  • Members
  • Pip
  • 17 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 18 May 2010 - 10:12 AM

trong hộp thoại đó bạn chỉ cần chú ý tới Lineweight thôi, vì là nơi bạn chỉ định nét sẽ in ra cho từng layer khác nhau thôi!. Ví dụ layer có màu đỏ ( color 1) chọn bên lineweight là 0.1 v.v! thế là save as để lưu lại theo tên bạn muốn đặt rổi ra ngoài chọn tên bạn mới đặt hoặc là save & close là xong!
  • 0
°¨¨°º"°¨¨°(_.•´¯`•«¤° (...arch vy...) °¤»•´¯`•._)°¨¨°º"°¨¨°

#10 hoa35ktxd

hoa35ktxd

    biết lệnh move

  • Members
  • PipPipPip
  • 125 Bài viết
Điểm đánh giá: 38 (tàm tạm)

Đã gửi 18 May 2010 - 10:34 AM

Không biết bạn in bản vẽ màu hay in đen trắng.
Nếu in đen trắng thì tôi hay làm như sau (Chưa in màu bao giờ)
Khi vẽ ta đặt bề dày nét theo lớp.
Khi in thực hiện như sau: (Theo hình của bạn)
- Trong danh sách Plot Styles chọn tất cả các màu (Bấn vào dòng đầu tiên quét xuống tận cuối danh sách)
- Trong khung Properties chọn Color = Black, Fill Style = Solid. Các thông số khác giữ nguyên.
Như vậy khi in ra tất cả các màu đều được chọn là màu đen nên độ nét sẽ cao, không bị mờ.
  • 0

#11 meohoang

meohoang

    biết lệnh adcenter

  • Members
  • PipPipPipPipPipPipPip
  • 811 Bài viết
Điểm đánh giá: 342 (khá)

Đã gửi 18 May 2010 - 12:36 PM

Không ai trả lời giúp mình với!

Bạn ko nên in theo kiểu trên; nên đặt kiểu nét linetweigth theo Layer là nhanh nhất. Khi in dùng Plot -> bấm chọn Monochrome.ctb -> bạn chọn nút preview sẽ thấy toàn đen -> in thôi
  • 0

#12 codered8x

codered8x

    biết lệnh copy

  • Members
  • PipPipPip
  • 119 Bài viết
Điểm đánh giá: 18 (tàm tạm)

Đã gửi 20 May 2010 - 10:49 PM

Thanks các bạn đã trả lời, cho mình hỏi thêm câu nữa là sao trên bản vẽ mình vẽ đường dim rồi nhưng sau khi in thì đường dim đó không hiển thị, mặc dù layer dim không phải layer không cho in.
