Xin cho hỏi cách phân biệt đường mảnh và đường chính


  • Please log in to reply
7 replies to this topic

#1 voima_tien

voima_tien

    biết lệnh offset

  • Members
  • PipPipPip
  • 175 Bài viết
Điểm đánh giá: 18 (tàm tạm)

Đã gửi 03 June 2007 - 12:09 PM

khi mình vẽ không thể nào làm đường mảnh có độ dày bằng 1/3 đường chính được mong các bạn help

cho mình hỏi thêm là cách gi độ vát mép nhanh chóng ...thank các bạn rất nhiều...
  • 0
TRẺ KHÔNG CHƠI GIÀ ÂN HẬN

#2 TuanNT

TuanNT

    biết zoom

  • Advance Member
  • Pip
  • 12 Bài viết
Điểm đánh giá: 0 (bình thường)

Đã gửi 03 June 2007 - 05:20 PM

Bạn chỉ cần vẽ 2 loại nét với 2 màu khác nhau. Lúc đặt nét khi in, bạn đặt nét của màu mảnh bé bằng 1/3 nét của màu đậm là được.

Có nghĩa là không cần quan tâm đến độ dày nét khi vẽ, chỉ cần quan tâm đến màu của chúng. Các nét khác nhau được vẽ bởi các màu khác nhau. Còn độ dày nét thực sự sẽ được đặt trong lúc in. Miễn sao tạo thành quy ước trong lúc vẽ (ví dụ màu 1-đỏ nét dày 0.6mm màu 2-vàng nét dày 0.3mm, màu 3-xanh nét dày 0.18mm,...).
  • 0

#3 voima_tien

voima_tien

    biết lệnh offset

  • Members
  • PipPipPip
  • 175 Bài viết
Điểm đánh giá: 18 (tàm tạm)

Đã gửi 07 June 2007 - 04:24 PM

Bạn chỉ cần vẽ 2 loại nét với 2 màu khác nhau. Lúc đặt nét khi in, bạn đặt nét của màu mảnh bé bằng 1/3 nét của màu đậm là được.

Có nghĩa là không cần quan tâm đến độ dày nét khi vẽ, chỉ cần quan tâm đến màu của chúng. Các nét khác nhau được vẽ bởi các màu khác nhau. Còn độ dày nét thực sự sẽ được đặt trong lúc in. Miễn sao tạo thành quy ước trong lúc vẽ (ví dụ màu 1-đỏ nét dày 0.6mm màu 2-vàng nét dày 0.3mm, màu 3-xanh nét dày 0.18mm,...).




cám ơn bạn rất nhiều nhưng bạn ơi nếu mình lấy đường mảnh cùng mầu với đương chính thì khi in mình phân biệt bằng cách nào ..
  • 0
TRẺ KHÔNG CHƠI GIÀ ÂN HẬN

#4 Jin Yong

Jin Yong

    biết lệnh group

  • Vip
  • PipPipPipPipPipPip
  • 498 Bài viết
Điểm đánh giá: 334 (khá)

Đã gửi 07 June 2007 - 09:10 PM

khi mình vẽ không thể nào làm đường mảnh có độ dày bằng 1/3 đường chính được mong các bạn help

cho mình hỏi thêm là cách gi độ vát mép nhanh chóng ...thank các bạn rất nhiều...

Bạn có thể làm điều này khi sử dụng Polyline. Đặt LineWidth khác nhau, bạn sẽ có các độ dày khác nhau của các nét ngay trên màn hình CAD
  • 0

Phát triển phần mềm thiết kế Kết cấu Việt Nam - http://www.ketcausoft.com


#5 kncam

kncam

    biết lệnh rotate

  • Members
  • PipPipPip
  • 133 Bài viết
Điểm đánh giá: 98 (tàm tạm)

Đã gửi 07 June 2007 - 09:22 PM

Bạn nên sử dụng lệnh LAYER
Đặt tên layer là NETCHINH -> chỉnh qua màu số 1 (VDụ nha) -> chọn Lineweight = 0.5
Đặt tên layer là NETMANH -> chỉnh qua màu số 2 (VDụ nha) -> chọn Lineweight = 0.2
Muốn vẽ đối tượng là NETCHINH thì phải cho Layer "NETCHINH" ở chế độ hiện hành (current) -> vẽ thoải mái các đối tượng là NETCHINH. Còn nếu lỡ vẽ trên layer khác thì cũng không có gì phải lo. Chọn tất cả các đối tượng vừa vẽ -> Kích tiếp lên cửa sổ thanh Toolbars LAYER rồi chọn lớp NETCHINH là cả đống đó sẽ đâu vào đấy thôi.
Vẽ các đối tượng NETMANH cũng y chang như vậy.
Nếu muốn thấy rõ sự khác biệt về độ dày nét (Lineweight) của các đối tượng, bạn hãy ghé mắt về phía dưới cùng của màn hình và sẽ thấy 1 nút lệnh có tên LWT. Bấm vào sẽ thấy ép-phê ngay.
  • 1
nongdan@sg

#6 bemove

bemove

    biết lệnh divide

  • Vip
  • PipPipPipPipPipPip
  • 446 Bài viết
Điểm đánh giá: 1308 (rất tốt)

Đã gửi 07 June 2007 - 10:11 PM

Bạn nên sử dụng lệnh LAYER
Đặt tên layer là NETCHINH -> chỉnh qua màu số 1 (VDụ nha) -> chọn Lineweight = 0.5
Đặt tên layer là NETMANH -> chỉnh qua màu số 2 (VDụ nha) -> chọn Lineweight = 0.2
Muốn vẽ đối tượng là NETCHINH thì phải cho Layer "NETCHINH" ở chế độ hiện hành (current) -> vẽ thoải mái các đối tượng là NETCHINH. Còn nếu lỡ vẽ trên layer khác thì cũng không có gì phải lo. Chọn tất cả các đối tượng vừa vẽ -> Kích tiếp lên cửa sổ thanh Toolbars LAYER rồi chọn lớp NETCHINH là cả đống đó sẽ đâu vào đấy thôi.
Vẽ các đối tượng NETMANH cũng y chang như vậy.
Nếu muốn thấy rõ sự khác biệt về độ dày nét (Lineweight) của các đối tượng, bạn hãy ghé mắt về phía dưới cùng của màn hình và sẽ thấy 1 nút lệnh có tên LWT. Bấm vào sẽ thấy ép-phê ngay.

Cách làm như bạn cũng không hoàn toàn thể hiện được trực quan độ dày của đường nét, vì trong model nếu bật LWT thì chỉ hiển thị tương ứng độ dày nét với tỷ lệ zoom của màn hình, như vậy nếu bạn zoom nhỏ lại thì nhìn độ dày của nét rất kinh.
Có một cách hiển thị khác rất chính xác và trực quan như là mình preview lúc in, nhưng với điều kiện bạn phải vẽ trong layout
- Vẫn làm các bước như kncam hướng dẫn nhưng nếu bạn vẽ trong layout thì có thể thêm các bước như sau:

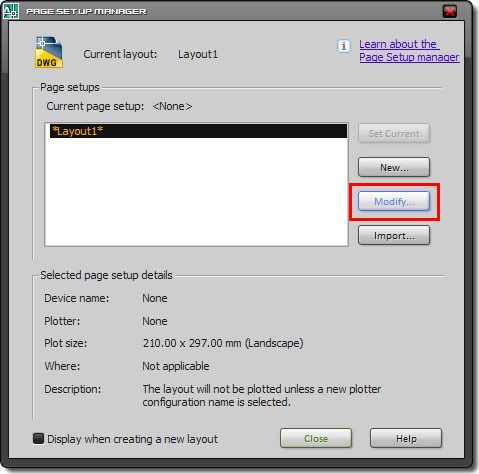

- Vào Page setup manager của layout
Hình đã gửi


Hình đã gửi


- Chọn Plot Style, khổ giấy và tick vào Dislay Plot Styles


Hình đã gửi


- Và đây là một phần bản vẽ của tôi hiển thị trên màn hình, xin lưu ý là không phải Preview đâu nhé, mà màn hình hình hiển thị sẽ đúng như Plot Style mà bạn tạo ra. Và nhớ là phải bật nút LWT đấy!!! :s_dead:


Hình đã gửi
  • 1

#7 kncam

kncam

    biết lệnh rotate

  • Members
  • PipPipPip
  • 133 Bài viết
Điểm đánh giá: 98 (tàm tạm)

Đã gửi 08 June 2007 - 08:04 PM

Thao tác của bạn sử dụng khi hoàn chỉnh và in trên không gian giấy vẽ (LAYOUT)
Ở đây mình đang nói về thao tác tạo, hiệu chỉnh và xem đối tượng mới trên không gian mô hình (MODEL).
Công nhận, khi Zoom All toàn bộ bản vẽ sẽ thấy rất ghê, nhưng chúng ta có bao giờ nhìn ngắm nó ở khoảng cách như vậy đâu ?. Nếu để Modify và nhìn ở khung nhìn chi tiết (bằng lệnh Zoom Window) thì các đối tượng được thể hiện rất rõ ràng.
  • 0
nongdan@sg

#8 voima_tien

voima_tien

    biết lệnh offset

  • Members
  • PipPipPip
  • 175 Bài viết
Điểm đánh giá: 18 (tàm tạm)

Đã gửi 09 June 2007 - 05:45 PM

Cách làm như bạn cũng không hoàn toàn thể hiện được trực quan độ dày của đường nét, vì trong model nếu bật LWT thì chỉ hiển thị tương ứng độ dày nét với tỷ lệ zoom của màn hình, như vậy nếu bạn zoom nhỏ lại thì nhìn độ dày của nét rất kinh.
Có một cách hiển thị khác rất chính xác và trực quan như là mình preview lúc in, nhưng với điều kiện bạn phải vẽ trong layout
- Vẫn làm các bước như kncam hướng dẫn nhưng nếu bạn vẽ trong layout thì có thể thêm các bước như sau:
- Vào Page setup manager của layout
...



cám ơn các bạn rất nhiều mình hiểu rồi xin cho mình hỏi thêm là cách viết tiếng việt trong Autocad R14 mình dùng vietkey2000

mong các bạn chỉ rõ 1 chút để mình còn hiểu ( thông cảm cho mình nha vì mới bắt đầu học cad nên còn nhiều bỡ ngỡ ..^.^...)
