  1. ó bác nào vẽ được cái vít đùn đó trên inventor không giúp em với



    An aggregate is a collection of items that are gathered together to form a total quantity

    _________________________________



    free text

    charms



    bạn vẽ vít như thế nào, bạn nói cụ thể đi mình giúp cho, mình mới vẽ được.

    http://s1105.photobu...w&current=1.png




  2. Hề hề hề,

    Bạn đã dùng inventor để vẽ được khối thứ rồi. Vậy chả nhẽ bạn chưa đọc hết các bài của bác Hoan2182 và mình viết ở trên hay sao??? Nếu đã đọc rồi, cộng với sự thông minh của bạn chả nhẽ bạn lại ...........

    em dận gì đâu bác, em còn ít tuổi nên có cái chậm hiểu lắm bác ạ, bác thông cảm, còn cái NCKH của em nó chỉ như con muỗi so với cái đồ án tốt nghiệp của bạn bác thôi bác ạ.

    em chỉ dùng solidwork có một chút, còn chưa hiểu hết lệnh của nó thì làm sao phân biệt được với inventork bác ơi, bác thông cảm cho em.

    bác có vẽ cái vít đùn bằng solidwork rồi bác cho em xin file được không bác, em tìm hiểu ạ, mong bác thông cảm cho em, mấy hôm trước em định xin của bác mà lại bận quá đi nên chưa hỏi ạ.

    bác Hoan ơi bác cho em luôn file cad của bác vẽ về cái vít đùn nha bác, các bác thông cảm cho em vì điều kiện của em có chút khó khăn nên mong các bác hiểu cho.

    các bác giúp em gửi vào mail: "codon_9990@yahoo.com" hộ em nha nha các bác, cảm ơn các bác nhiều ạ.


  3. các bác ơi, em nhờ anh

    anhvanyeuem lập topik này là để nhờ bác nào sành về inventor vẽ hoặc chỉ hộ em vẽ cái vít đùn đó các bác ạ, em học hành tự mày mò chẳng vẽ được, mục đích em vẽ cũng chỉ là mô phỏng biểu diển nó trên 3d thôi ạ, chừ các bác nói vê công nghệ, cách chế tạo, vật liệu thì em mù rồi, em mới học chi tiết máy xong mà các bác, chưa học công nghệ chế tạo hay gì cả, hu hu



    có bác nào vẽ được cái vít đùn đó trên inventor không giúp em với. em cám ơn các bác nhiều, chắc em phải nhớ các chế tạo của các bác để rút kinh nghiệm sau này học, và đi làm đấy ạ.


  4. cái này ạ, cái inventor thì nó có sẳn bài toán về trục, bộ truyền xích, bánh răng, đai, trục vít, đại loại vậy anh ạ,( em mới tìm hiểu )

    khi đó khi ta tính toán ra các thông số thì ta nhập vào đó nó tự chọn cho ta kích thước luôn anh ạ.

    ví dụ như trục: cho lực Fx, Fy, Ft, Fa, .. nhập vào đó, nó chọn cho ta kích thước trục, thế là xong, ta có cái trục ngon lành, không cần vẽ.

    từng một bộ truyền một là ta có một hộp giảm tốc hay gì đó, ...

    nói chung là em đang tìm hiểu anh ạ, còn rất gà, chưa hiểu mấy, có khi còn nói sai anh ạ, vậy nhờ các bác sành inventor chỉ dùm ạ.

    • Vote tăng 1

  5. hì anh ơi, chắc có nhưng cũng có thể là rất ít, vì chỉ có khoa em la khoa máy thôi anh ạ, còn toàn chuyên bên XD, đến bọn em là khoa máy mà cũng học toàn môn XD anh ạ, vì bọn em học ngành cơ giới hóa XD, không phải chế tạo, chủ yếu là ứng dụng máy, khai thác máy, tổ chức thi công máy,..... có thể học ra làm bên XD cũng được anh ạ, vì trường em đào tao cũng khá rộng nên sinh viên có nhiều cơ hội việc làm. vì vậy mà ít người học inventor ( không thin về chế tạo )

    có gì anh giúp em nha, cám ơn anh nhiều ạ.


  6. không phải anh ạ, em lỡ vẻ những chi tiết khác bằng inventor rồi anh ạ, chỉ còn cái này là em không thể nào vẽ được thôi anh ạ, với lại bên inventor có tính toán bộ truyền luôn ạ, mình có thể xuất ra các bộ truyền khi có số liệu nên có lợi cho việc làm NCKH anh ạ, đó là cơ sở để NC tiếp theo ạ.

    ban đầu em làm solidwork nhưng mà lại chuyển qua inventor ạ


  7. em không hiểu là tại sao lại ít tiền hơn ạ, vì em đang trong trường học nên mới, chưa hiểu các anh ạ.

    em muốn dựng cái vít đùn này bằng inventor để biểu diển trong đề tài NCKH của em ạ, mục đích của em là mô phỏng hoạt động của nó thôi ạ, cho sinh viên hình dung ra các thức hoạt động của nó ạ, chứ không phải đem đi chế tạo ạ, nếu các anh biết vẽ cái này trên inventor thì chỉ hộ em ạ, em cám ơn các anh nhiều ạ.

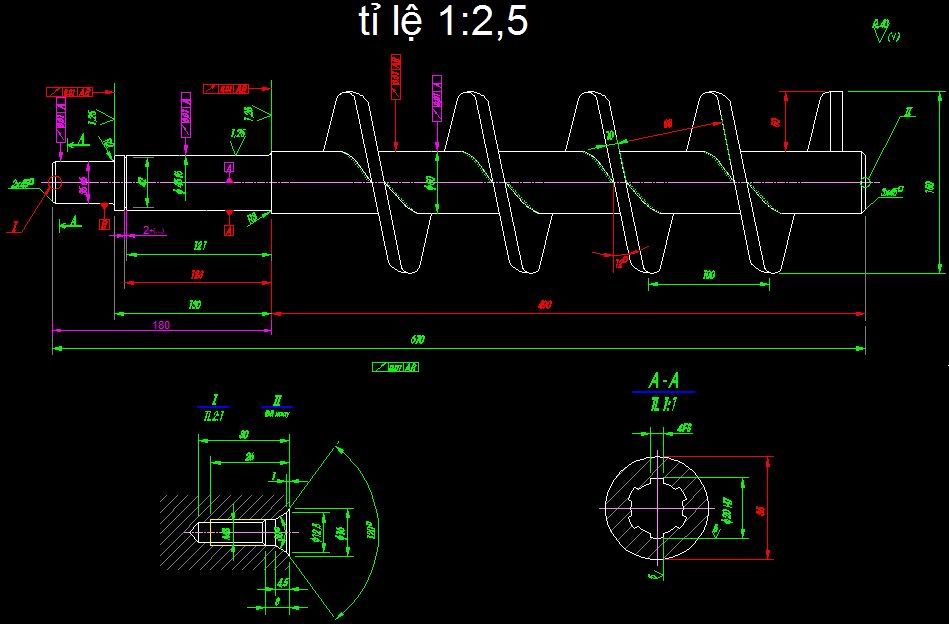

  8. vsai.jpg

    Anh anhvanyeuem có nhầm nhọt gì không, topic này chỉ có bác Phamthanhbinh trả lời thôi làm gì có bác hoàn nhỉ ??? (Em chưa thấy bác nào trên diễn đàn tên này tên là hoàn cả!)

    Về bản vẽ em thấy tác giả vẽ có nhiều sai sót, thừa thiếu lung tung và tùy tiện một cách vô tội vạ đúng như bác Phamthanhbinh đã nhận xét. Em đã sửa chữa các chỗ sai (Mầu đỏ) phải xóa đi, ghi lại theo cách ghi của em(Mầu tím). Còn những chỗ thiếu em chưa bổ xung được.

    Chi tiết trên là kết cấu hàn, vì thế trên bản vẽ không cần phải ghi góc nâng của rãnh xoắn là 12º , nếu gia công đường xoắn trên máy tiện người ta mới cần phải thể hiện kích thước tham khảo là góc xoắn để giúp cho người thợ xác mài góc sau của dao = (góc sát + góc xoắn)

    -Kích thước chiều dài trục ghi tùy tiện không theo quy trình công nghệ nào cả sẽ gây ra sai số chuẩn , em đã sửa lại (Mầu tím) Khích thước chiều rộng rãnh và kích thước chiều dài124 phải có dung sai.

    -Lỗ then hoa phải có độ sâu và rãnh thoát dao, (gia công nguội hay chuốt???)

    - Trên bản vẽ anh thể hiện kí hiệu của độ không đồng tâm giữa Ø30, Ø45 và Ø50 dựa trên cơ sở nào mà giá trị sai lệnh đều là 0,01 ???. Thực tế độ đồng tâm của Ø30 và Ø45 có thể tiện được, còn đòi hỏi với Ø50 khó. Máy tốt thợ đẹp cũng chỉ đảm bảo độ chính xác đến 0,05 vì đây là gia công cặp tốc dựa trên hai đầu tâm. Thực tế chỉ cần sai số ≤0,1-:-0,2 cũng chẳng nguy hiểm gì!

    Dựng 3D hình trên, chỉ cần dùng các lệnh vẽ cơ bản của AutoCAD 2007 trở lên, không cần phải thủ thuật hay mẹo vặt gì:

    -Vẽ trục dùng lệnh REVOLVE theo đường tâm trục

    -Vẽ đường xoắn HELIX tạo đường dẫn >>> vẽ mặt cắt đường xoắn >>> Dùng lệnh Sweep.

    hì hì bác ơi, em mới học chi tiết máy bác ạ, thực ra em mới được tiếp cận đến bản vẻ chi tiết cơ khí chế tạo thôi ạ, em còn chưa thi hết môn chi tiết máy ạ, nên vẽ bản vẽ chi tiết thì không thể tránh khỏi sai sót ạ, với lạ em làm cái này thiên về mô phỏng ạ, em đưa bản vẻ lên chỉ là cho mọi người biết chi tiết, kích thước, tham khảo để vẽ inventor ạ.

    em cám ơn các bác rất nhiều ạ, chân thành cảm ơn ạ.


  9. Hề hề hề,

    Vẽ bằng cái chi thì cũng phải dựa vào các thông số mà người vẽ đưa ra. Bạn hãy kiểm tra các thông số góc 12 độ và cái bước xoắn 100 xem trúng hay trật hè???

    Thực tế chỉ cần một trong hai thông số này là đủ để dựng hình. Cho như vậy thì người dựng sẽ biết chọn cái nào là đúng mà dựng. Theo quan điểm cá nhân của mình thì vậy là sai (nếu muốn ghi để tham khảo thì cái kích thước đó phải cho vào ngoặc bạn ạ.) Còn nếu bạn vẫn thấy đúng thì cứ thế mà mần. Nó có ra cái chi cũng được hỉ????

    Tương tự, cái kich thước 88 cũng vậy. hề hề hề.

    Cái lỗ then hoa thì bạn muốn nó sâu bao nhiêu??? hay là thông trục luôn cho ..... đẹp hè????

    Túm lại là mình nói cách nghĩ của mình, còn bạn cứ thoải mái chọn cách làm của bạn. Chớ có ưu tư chi về cách nghĩ của mình hỉ???

    Chúc bạn mau thành tài.....







    cái bản vẽ đó thực chất là của em các bác ạ, thực ra bác phamthanhbinh nói đúng đấy ạ, nhưng mà em quên là chỉ nhờ các bác vẽ dùm em để em học hỏi, vẽ lại để đưa vào một đề tài cảu em ạ, nên một số kích thước em chưa cho đủ và cho để tham khảo tìm cách vẽ ạ, còn em chỉ cần bản inventor hay solidwork cũng được, nhưng mà em đang cài inventor nên các bác vẽ hộ em inventor nha, về kích thước thì chỉ cần đảm bảo là trục phi 50, độ rông cánh vít: 150, bước vít: 100, độ dày vít: 10 chiều dài vít,: 490 là ok rồi ạ.

    nếu có bác nào ở gần trương Bách Khoa Hà Nội thì bảo em em tới tận nhà em học được không ạ.

    mong các bác giúp em ạ, em cám ơn tất các bác đã chỉ bảo ạ.

×
