Bài đăng được đăng bởi hawking312

  3. Đã đăng · Trả lời báo cáo

    Vào lúc 4/3/2022 tại 18:45, quocmanh04tt đã nói:

    - Ố ố ... Lisp của mình đáp ứng được mà! Bạn gõ lệnh R90 hay R91, R92, R-93 ... R130... đều được (số bất kỳ nằm sau R là được).

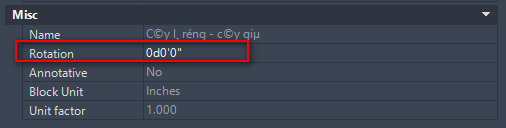

    - Còn cái R0 bạn nói thì may ra làm được với *Text, Block (các đối tượng có thông tin về góc xoay), với nhóm đối tượng bất kỳ thì khó mà khả thi.

    xin lỗi bác, đúng như toàn bộ quote của bác, mình ẩu quá chưa làm đúng theo như lisp bác và cũng xịn thật luôn, còn vụ R0 thì mình thấy nó cũng khá cần thiết đối với cá nhân, cũg như làm việc thoải mái hơn, dù sao cũng cảm ơn bác nhiều vì lisp xịn xò ạ

  4. Đã đăng · Trả lời báo cáo

    6 giờ trước, ketxu đã nói:



    bác cho hỏi, lệnh đây đã đúng như ý muốn cho các góc xoay. Nhưng còn muốn lệnh r0 để xoay về góc 0 độ ban đầu thì thế nào bác. cảm ơn bác

    4 giờ trước, cuongtk2 đã nói:

    Xét về thao tác thì lệnh này chỉ hơn  lệnh tắt 1 lần Enter.

    em dùng thấy tiện và thoải mái hơn, tiết kiệm thao tác hơn cho nhiều đối tượng đó ạ

  7. Đã đăng · Trả lời báo cáo

    Vào lúc 28/2/2022 tại 11:51, quocmanh04tt đã nói:

    Bạn dùng thử lisp này (sau khi load, dưới dòng command có hướng dẫn sử dụng).



    Rxxx.rar

    cảm ơn bác đã giúp đỡ, nhưng chưa phải ý của mình, nó như thế này. Nó là 1 lisp trong bộ cài Speedcad, lệnh R90 để rotate 90 độ, R-90 để rotate ngược lại 90 độ, ... Mong muốn nhờ mọi người giúp viết lại thành lisp để có thể thêm lệnh R0, Nhờ bác giúp ạ, cảm ơn bác
    https://files.fm/f/2h7t6bc95


  12. Đã đăng · Trả lời báo cáo

    Vào lúc 9/6/2020 tại 10:50, thiep đã nói:

;;;   LISP convert ARC, CIRCLE, ELLIPSE, SPLINE to LWPOLYLINE
;;   By Trân Thiêp 0918.841230
;;       05/2020.
(defun curve->Lstpo (ent num / LL_UR )
    (setq LL_UR (acet-ent-geomextents ent))
    (ACET-GEOM-SPLINE-POINT-LIST ent
                                 (/ (distance (car LL_UR) (cadr LL_UR)) num)
    )
)
(defun c:c2pl (/ ss lstpo obj col Ltype LtypeScale)
    (command "undo" "be")
    (acet-error-init '(("cmdecho" 0 "osmode" 0) 0))
    (or ucshold_thiep (setq ucshold_thiep (acet-ucs-get nil)))
    (acet-ucs-cmd '("w"))
    (PROMPT "\nSelect curves to convert it into Lwpolylines" )
    (while (NOT (setq ss (ssget '((0 . "ARC,CIRCLE,ELLIPSE,SPLINE")))))
        (PROMPT "\nSelect arn't right, please select curves again" )
    )
    (mapcar '(lambda (x)
                 (setq eng (entget x))
                 (cond ((wcmatch (acet-dxf 0 eng) "ARC,CIRCLE,ELLIPSE")
                        (acet-Lwpline-make (list (curve->Lstpo x 2020)))
                       )
                       (T (acet-Lwpline-make (list (curve->Lstpo x 3000))))
                 )
                 (setq obj (vlax-ename->vla-object (entlast)))
                 (if (setq Ltype (acet-dxf 6 eng)) (Vla-put-Linetype obj Linetype))
                 (if (setq LtypeScale (acet-dxf 48 eng)) (Vla-put-LinetypeScale obj LtypeScale))
                 (Vla-put-LinetypeGeneration obj :vlax-true)
                 (Vla-put-layer obj (acet-dxf 8 eng))
                 (if (setq col (acet-dxf 62 eng)) (Vla-put-color obj col))
                 (entdel x)
             )
            (acet-ss-to-list ss)
    )
    (acet-ucs-set ucshold_thiep)
    (acet-error-restore)
    (command "undo" "en")
    (princ "\nOk")
    (princ)
)

    Thử lại xem bạn. Nhân tiện fix luôn 1 lỗi nhỏ về color của đối tượng.

    Cảm ơn bác Thiệp tuyệt vời nhé, ưng ý quá luôn, nay mới vào diễn đàn.

    • Like 1

  13. Đã đăng · Trả lời báo cáo

    Vào lúc 29/4/2020 tại 14:52, thiep đã nói:

    Lisp này mình mới vừa đăng cách nay gần 1 tháng, chịu khó tìm là có:


;;; lisp convert curve: ARC, CIRCLE, ELLIPSE, SPLINE to Lwpolyline
;;                  by Trân Thiêp  0918841230
(defun DXF (code en) (cdr (assoc code (entget en))))

(defun c:c2pl (/ ss lstpo obj)
    (command "undo" "be")
    (and (not ACET-GEOM-SPLINE-POINT-LIST)
         (findfile "acetutil.arx")
        (arxload (findfile "acetutil.arx") "Failed to Load Express Tools")
    )
    (defun curve->Lstpo (ent num / LL_UR)
        (setq LL_UR (acet-ent-geomextents ent))
        (ACET-GEOM-SPLINE-POINT-LIST ent
                                     (/ (distance (car LL_UR) (cadr LL_UR)) num)
        )
    )
    (acet-error-init '(("cmdecho" 0 "osmode" 0 "PLINEGEN" 1) 1 (acet-ui-status)))
    (acet-ui-status "\nSelect curves to convert it into Lwpolylines" "PROMPT")
    (while (NOT (setq ss (ssget '((0 . "ARC,CIRCLE,ELLIPSE,SPLINE")))))
        (acet-ui-status "\nSelect arn't right, please select curves again" "PROMPT")
    )
    (acet-ui-status)
    (mapcar '(lambda (x)
                 (cond ((wcmatch (acet-dxf 0 (entget x)) "ARC,CIRCLE,ELLIPSE")
                        (acet-Lwpline-make (list (curve->Lstpo x 2020)))
                       )
                       (T (acet-Lwpline-make (list (curve->Lstpo x 3000))))
                 )
                 (setq obj (vlax-ename->vla-object (entlast)))
                 (if (dxf 6 x)(Vla-put-Linetype obj (dxf 6 x)))
                 (if (dxf 48 x)
                     (Vla-put-LinetypeScale obj (dxf 48 x))
                 )
                 (Vla-put-LinetypeGeneration obj :vlax-true)
                 (Vla-put-layer obj (dxf 8 x))
                 (if (setq col (dxf 62 x))
                     (Vla-put-color obj col)
                     (Vla-put-color obj 256)
                 )
                 (entdel x)
             )
            (acet-ss-to-list ss)
    )
    (acet-error-restore)
    (command "undo" "en")
    (princ "\nOk")
)

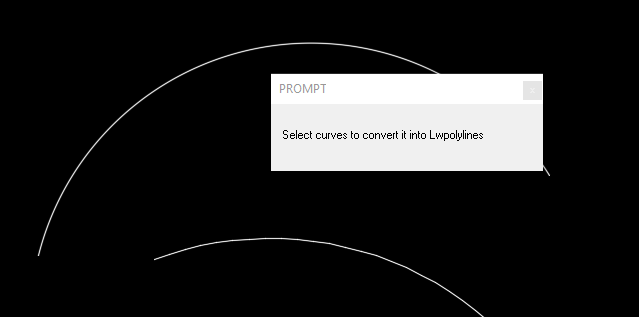

    Cảm ơn bác đã giúp đỡ, có thể bỏ bảng thông báo này mà thay bằng dòng command phía dưới cho dễ chịu và tăng tốc hơn được không bác, xin cảm ơn bác nhiều.


  14. Đã đăng · Trả lời báo cáo

    Như tiêu đề ạ, em có việc muốn chuyển các đường cong hoặc hình tròn thành các đa giác. Em thấy có app tương tự của Autodesk nhưng có tính phí, mong các tiền bối giúp đỡ.

    Link Autodesk:
    CIR2VECT – Circle to Vectored polygon

    ARCVECT – Arc, PolyArc and Circle Vectorizer

    Video ví dụ

    https://www.youtube.com/watch?v=JZJTSI2N66E

  15. Đã đăng · Trả lời báo cáo

    13 phút trước, Danh Cong đã nói:

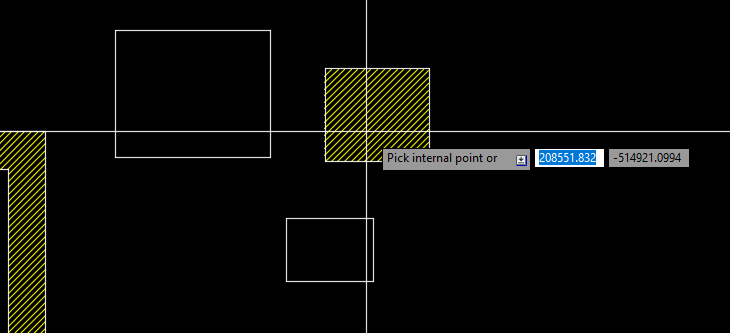

    Ủa, Phân tích hình thứ 2 của bạn có 3 HCN.

    Trong đó có 2 HCN bên trên có nét viền ngoài sáng lên, HCN thứ 3 thì thể hiện Preview.   --> Bạn đã chọn được 2 HCN và chưa Pick HCN thứ 3. :)))

    Cad đã thể hiện thế rồi còn gì. Hay bạn còn muốn thế nào :)))

    Dạ lỗi em ghi chưa rõ ràng ạ. Hình thứ 2 là hình em mong muốn, hình 1 là  hiện tại em đang bị và cần cách khắc phục anh. Em đang dùng cad18.

    Nghĩa là hình 2 em chọn ô nào sẽ có preview ô đó, chọn xong vẽ có đường bao thể hiện bên ngoài, là cái em mong muốn.

    Hình 1 là em chọn ô cũng sẽ có preview, nhưng chọn xong thì không hiện đường bao, khi chọn nhiều hình em sẽ không biết ô nào đã chọn, ô nào chưa.

  16. Đã đăng · Trả lời báo cáo

    24 phút trước, Danh Cong đã nói:

    + Ở Cad đời mới thì việc lựa chọn vùng Hatch xong, thì viền ngoài của vùng Hatch được thể hiện "sáng lên". ( Hình 2 của bạn)

    + Với 1 số Cad đời cũ  ( Tôi dùng 2007 và 2012 ) thì viền ngoài của Hatch được thể hiện nét đứt.

    Tóm lại bạn cần tinh mắt 1 tí, là biết được vùng nào đã chọn :)) Tôi thấy ko mấy khó khăn .

    dạ cảm ơn anh đã phản hồi.

    Nếu nó hiện "sáng lên" hay "nét đứt" như anh thì em đã ít nhất phân biệt được ra, nó "không" hiện hoặc có gì đó phân biệt anh ạ. Em dùng cả cad 07 và 18. Em tìm hiểu kỹ trước trên GG, kể cả tiếng việt và tiếng anh đều không có nên mới lên nhờ anh em diễn đàn ạ. Xin cảm ơn.

  18. Đã đăng · Trả lời báo cáo

    Khoang cach 1 lan rai: 500

    Co quay doi tuong vuong goc voi duong dan khong: Khong/Cok

    Error:no function definition: COPYGIUA; error: An error has occurred inside the
    *error* functionbad argument type: fixnump: "40"





    Lệnh RTD hay RDT khi đến chỗ chọn có quay vuông góc đối tượng không thì chọn Không đều bị lỗi, Có thì k sao, mong bác chủ sửa giúp @duy782006

  19. Đã đăng · Trả lời báo cáo

    Xin chào các bác, mình có 2 lisp tính diện tích. Mong các bác giúp giùm chỉnh sửa cái lisp DTT khi mà chọn vùng để tính diện tích thì nó hiện vùng hatch để tiện theo dõi với được không ạ. Mình thích chọn ô tính diện tích xong rồi chọn điểm để ghi text luôn chứ không thích phải chọn text có sẵn luôn. Xin cảm ơn.

    TINH DIEN TICH VA GHI SO.LSP

    (DTT)_tinh dien tich_chon diem ghi text_chon vung chon object.lsp

  24. Đã đăng · Trả lời báo cáo

    Xin chào các bác, các anh em trong diễn đàn. Như tiêu đề, em đã dùng phần mềm SpeedCAD 2.0 được anh ghost8.3 tổng hợp từ lâu, cũng như quen và thoải mái với phần mềm này, nhảy công ty nào em cũng dùng :D Hiện tại thì bây giờ có thời gian thì em bắt đầu tìm tòi nghiên cứu chỉnh sửa lại phần mềm này cho tiện theo cá nhân em nhất và cũng như là có một số lệnh, menu không dùng được, hoặc em muốn thêm Hatch, chỉnh sửa Hatch. Nhưng dạo một vòng diễn đàn và GG thì em vẫn hoang mang mà mông lung quá, vẫn chưa biết phải bắt đầu từ đâu và như thế nào. Em dùng cách thủ công là những menu nào không dùng được "Command: _tn Unknown command "TN".  Press F1 for help." thì em tìm lisp tương tự và chỉnh lệnh lại xong chép vào support. Kính mong các bác, các anh em am hiểu giúp đỡ với, em cảm ơn. Bản cad em hay dùng và thấy ổn định là CAD07 và hiện tại em đang dùng 2009, do máy nhà không mạnh và máy công ty đa phần cũng không đầu tư nhiều nên chỉ tới đây thôi. Hiện tại thì em đang thử tìm hiểu file .mnr nhưng mông lung quá. Em cảm ơn.

    Ý em là chỉnh sửa lại SpeedCAD, cập nhật lại lisp, Hatch, lệnh, sắp xếp lại menu... và đóng gói lại để tiện cài đặt cho các máy khác sau này cũng như chia sẻ ạ.

    Kính mong anh ghost, cũng như anh Tuệ, anh Duy hay các anh em có kinh nghiệm, chuyên môn giúp đỡ với ạ.

×
