Trục biến chuyển động sẽ ntnXem video 3 trục:
-
1
-
-
Xem lướt ván qua, có vài nhận xét sau:
1/ Bản vẽ chi tiết thể hiện hình cắt trích sai , nó phải giống hình cắt trích ở bản vẽ lồng phôi chứ??? Tên chi tiết là gì??? Vật liệu ???
Nếu chơi kiểu lắp bạc thì phải thể hiện kiểu lắp thí dụ ∅40 H7/k6, lỗ bạc cũng phải có dung sai thí dụ ∅30 H7 .Không nên chọn kích thước ∅29.5
Rãnh rộng 6 để dung sai tự do, cho dung sai ± hơi bị vô duyên! Phải ghi kích thước chiều sâu rãnh từ ngoài vào trong, không ghi kích thước 4
∅25±0.02 cũng hơi bị vô duyên... nó phải có miền dung sai H7
Nhiệt luyện các mặt lỗ phải ghi cụ thể là tôi cao tần đạt độ cứng đàng hoàng thí dụ HB... hoặc HRC....
2/ NC1: tạo phôi, hình vẽ cũng lởm khởm như bản vẽ chi tiết???
Hòm khuôn trên và dưới phải có chốt định vị!
3/ Các NC phay 2,3 và 7 chỉ cần phay một lần với bước tiến nhỏ là được không cần phải chia ra hai bước thô và tinh
4/ NC10 lắp bạc vẽ sai hình chiếu bằng
5/ NC14 không ổn cần tham khảo: http://www.meslab.org/mes/threads/38682-Mo-phong-mot-so-cach-kiem-tra-hinh-hoc-trong-co-khi.html?s=bed434fa97c2909a77928d656cad0b7a
6/Cách thể hiện đồ gá không ổn cần tham khảo sổ tay và alas đồ gá cơ khí - của tác giả Trần Văn Địch
Không có thép C45, chỉ có thép 45 :) :) :)
-
@ còng Hoằn: ANCOL là chữ viết tắt của thiết bị gì vậy???Chị là dân CHUYÊN HÓA mà hỏi em câu ấy thì em cũng xin được bó ...chiếu chị luôn! :) :) :)
Viết dài dòng văn tự sẽ là ANCOL ĐẾN LẠNH NHANH và ANCOL HỒI VỀ BỂ LẠNH , nhưng theo em là không cần thiết chỉ cần viết ngắn gọn ANCOL ĐẾN và ANCOL HỒI là đủ, chị ạ!
-
Vài lon bia? Vâng, CV đã có chỗ để đổ vài lon bia vào cho thi vị cuộc đời, nhưng không phải là hết container này đến container khác.
1- Em vừa xóa bài viết mang tính thư giãn đi cho rộng chỗ, vì ý kiến của bác rất có lý ở chỗ bài viết ấy làm loãng nội dung tư tưởng chủ đề của chủ thớt và làm mất thời gian của người đọc.
Lỗi là do chủ thớt đã đè ngửa bức tranh vui của họa sĩ LAP ra để vẽ hình minh họa, khiến em liên tưởng đến bài báo: "Phụ huynh Ấn Độ leo nhà cao tầng ném phao thi cho con" : http://vnexpress.net/tin-tuc/the-gioi/cuoc-song-do-day/phu-huynh-an-do-leo-nha-cao-tang-nem-phao-thi-cho-con-3159726.html và em đã pót bài vẻn vẹn chỉ có một tấm ảnh lấy từ bài báo rồi đính kèm dòng chữ dưới đây đểu trêu chọc:
"Phụ huynh và người thân thí sinh bất chấp nguy hiểm để leo lên tầng cao ném tài liệu cho con em mình tại một điểm thi ở quận Vaishali, bang Bihar
Chị Hà ráng tìm mua cuốn sách RÈN LUYÊN KỸ NĂNG NÉM PHAO DÀNH CHO PHỤ HUYNH HỌC SINH , để sang năm, thằng cu Trường Minh thi vào lớp 1, hai chị em mình đi ném phao thi cho nó nhé! "
2-
Theo thông tin vỉa hè, sáng hôm qua, hầu hết các phạm nhân nữ ở trại tù X, sau khi nhận quyết định đặc xá tha tù trước thời hạn đã khóc như giông như bão. (Khóc là phải thôi vì phụ nữ là vốn là phái yếu, rất dễ xúc động trước những vấn đề mang tính nhạy cảm!)
Thấy phạm nhân khóc các giám thị cũng động lòng trắc ẩn hỏi :
- Ra tù trước hạn sướng thế sao các em lại khóc???
- Dạ!...Chúng em khóc vì... thương cán bộ ạ!
- Sao lại thương chúng tôi ???
- Dạ ...Dạ... Dạ...Chúng em chỉ ở tù có thời hạn, còn cán bộ phải làm việc trong tù đến tận lúc về hưu ạ!
...Thôi bọn em về đây, tạm biệt cán bộ, hẹn ngày tái ngộ nhé! :( :( :(
Cảm ơn các bác Gia_bach, Doan Van Ha và Pphung183 đã giải quyết giúp em được 90% công việc. Em lần mần cả đêm qua không xong nên hơi bị ức chế, giờ thì em vui lắm rồi, các bác ạ! :) :) :)
Hình em khoang hình e-líp đã nổi chữ, còn khung chữ vẫn chưa nổi, các bác ạ!
Thông thường khi vẽ hình đè lên ảnh, em vẽ theo trình tự sau > vẽ khung > vẽ Hatch > vẽ chữ.
Các đối tượng vẽ sau sẽ che khuất các đối tượng vẽ trước. Thế nhưng, khi cần copy, di chuyển đối tượng vẽ từ ảnh này sang ảnh khác hoặc khi cần phải chỉnh sửa thí dụ như thay đổi layer của một trong các đối tượng vẽ thì nó sẽ không tuân theo quy luật Các đối tượng vẽ sau sẽ che khuất các đối tượng vẽ trước.
Rất mong nhận được sự trợ giúp của các bác về cách khắc phục tình trạng ảnh nền che khuất các đối tượng định vẽ trên nó!
(Nếu không tận dụng được bản vẽ cũ mà phải vẽ lại từ đầu, sẽ tốn rất nhiều thời gian...Hình trên chỉ minh họa cho vui thôi, công việc của em là tạo lập bảng biểu thống kê...nên phải dùng đi dùng lại nhiều lần với số lượng lớn)
Còn đây là file ảnh nền đè hình vẽ:http://www.cadviet.com/upfiles/5/11837_new_block3_1.dwg
Cách củ chuối mà trước đây em vẫn thường làm, khi sếp yêu cầu phải bôi mầu cho bản vẽ sơ đồ nguyên lý làm việc.... là:
1- Đặt layer theo thứ tự: 0 ; 1; 2; ... N rồi vẽ bình thường, copy hình từ file bản vẽ khác về, move, chỉnh sửa thoải mái
2- Sau khi vẽ xong, tắt hết các hết các layer , chỉ để lại layer 0 gồm khung bản hoặc ảnh nền nếu có rồi thoát file khỏi AutoCAD sau khi đã bấm save.
3- Mở file > Copy thêm 1 khung bản thành 1 khung bản vẽ thứ 2 nữa (xem ảnh minh họa ở trên)
4 – Chuyển giao diện từ mặt phẳng TOP sang mặt phẳng FRONT > mở layer 1 ra rồi move hình vẽ lên cao độ Z=10; >> Rồi lại Chuyển ngược giao diện từ mặt phẳng FRONT về mặt phẳng TOP để move hình vẽ của layer 2 sang khung thứ 2...
Cách làm tương tự mở layer2 >>>move hình vẽ lên cao 20 rồi lại move sang khung 2 ..... cuối cùng tất cả các hình vẽ được move sang khung 2 sẽ thỏa mãn điều đối tượng move sang sau cao hơn đối tượng move sang trước sẽ nổi lên trên che khuất các đối tượng mở layer ra trước giống như việc chị đã viết: Các đối tượng vẽ sau sẽ che khuất các đối tượng vẽ trước.trước.
P/s: Các cụ nói ĂN CÓ MỜI LÀM CÓ KHIẾN, chị Hà thử nhờ bác Doan Van Ha viết tặng cho một cái lisp vẽ LAYER N ĐÈ LÊN CÁC LAYER (N-1)...3; 2; 1; & 0 xem sao???
-
Chốt lại là tự anh phải bóc thôi! :) :) :)
Anh có thể tham khảo cách thể hiện bản vẽ thi công: http://www.cadviet.com/upfiles/5/39678_khung_nhom.dwg
-
1
-
-
Câu hỏi của bác Doan Van Ha hơi bị khó ...tìm ra được câu giả nhời???
Đầu têu vụ này là chị Hà, em chỉ là tòng phạm thôi nhé! :) :) :)
Nếu khung bị chìm dưới hatch, các khắc phục là dùng lệnh BR >> chọn hatch>> chọn B>>> khung sẽ nổi lên.
Nhược điểm là chỉ làm thịt được từng em một,
muốn chơi đồng loạt, chắc phải nhờ các bác viết cho một cái lisp ??? Chị Hà ạ!
-
Đố vui
trong Sử dụng AutoCAD
Bắt chước anh Hiepttr, :) :) :) em chỉ đưa ra đáp án bằng hình vẽ, không có nhời giải:
-
Cảm ơn các bác Gia_bach, Doan Van Ha và Pphung183 đã giải quyết giúp em được 90% công việc. Em lần mần cả đêm qua không xong nên hơi bị ức chế, giờ thì em vui lắm rồi, các bác ạ! :) :) :)
Hình em khoang hình e-líp đã nổi chữ, còn khung chữ vẫn chưa nổi, các bác ạ!
Còn đây là file ảnh nền đè hình vẽ:http://www.cadviet.com/upfiles/5/11837_new_block3_1.dwg
-Quét chọn cả khung chữ nhật và hatch gõ br chọn f nó sẽ nổi lên trên ảnh .
-Chỗ chị Khoanh emlips, khung chữ nhật không bị chìm, tại mắt chị ba tóe, cần phải đi khám mắt gấp ! :) :) :)
-
1
-
-
Oẳn tà là ...roẳn !!!>>>> :) :) :)
-
bác nào bóc tách hô em bản vẽ nÀY với ạ http://www.cadviet.com/upfiles/5/145602_cua_di_1_canh_quay_ngoainguong_nhom850x2200.dwg
Dễ ợt! :) :) :)
Điều kiện cần và đủ là anh phải tự bóc tách rồi gửi hình ảnh bóc tách lên đây, mọi người sẽ...nhiệt liệt góp ý!
-
Đố vui
trong Sử dụng AutoCAD
Ngạc nhiện rồi chị ạ! :) :) :) Hình mầu vàng là ảnh ảo, còn hình mầu tím là ảnh thật, lạ nhỉ, chị có thể gợi ý được không???
-
Mọi người cho em hỏi là e chọn mốc là điểm A và vẽ @62,50 được điểm B. nhưng từ điểm B vẽ điểm C e vẽ @-40,40 thì đường thẳng cứ bị đi xuống. Như vậy khắc phục thì như thế nào
Những đoạn thẳng chéo như đoạn AB khi đo kích thước muốn đường kích thước // với trục X hoặc Y, không // với đoạn đo thì làm như thế nào?
em cảm ơn.
Anh thử lần mần vẽ lại xem sao???? :) :) :)
-
1
-
-

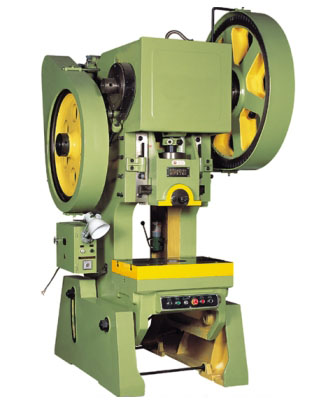

e đã thử tìm kiếm trên mạng mà chưa thấy máy nào như vậy. Đưa ảnh lên để các bác thảo luận và giúp e. Bác Hoan 2182 nhiều kinh nghiệm, chắc cũng đã thấy máy này rồi
Thú thực là em chưa dòm thấy cái máy như ảnh anh gửi lên bao giờ, nên không dám.... ăn ốc nói mò , anh ạ~! :) :) :)
Em chỉ có thể đoán mò là nó không phải là máy đột dập vạn năng thông thường như ảnh sau:
Có thể nó là máy đột dập chuyên dùng để gia công một dạng sản phẩm nào đó. Bởi vậy anh phải tự tìm kiếm catalogue hoặc hỏi trực tiếp người thợ đứng máy xem sao???
-
e chào các bác!Các bác có video hoạt động của máy và bộ khuôn gá của máy này, cho e tham khảo với ạ.
Máy đột dập thì có vô cùng nhiều kiểu dáng và nguyên lý làm việc khác nhau tùy thuộc vào người thiết kế ra nó!
Muốn biết được tính năng kỹ thuật của nó , anh phải có lý lịch máy còn gọi là catalogue để đọc.
HÃY ĐỌC KỸ HƯỚNG DẪN TRƯỚC KHI SỬ DỤNG VÀ ĐỂ XA TẦM TAY VỚI CỦA TRẺ CON! :) :) :)
-
Chào mọi người,
Tôi đăng ký thành viên diễn đàn với mục đích tìm người thiết kế và chế tạo hệ thống nâng loại nhỏ, dùng thủy lực hoặc bánh răng. Yêu cầu:
- Nâng được trọng lượng ~ 20kg trong khoảng 40cm dùng thủy lực hoặc bánh răng + motor loại nhỏ;
- Có hệ thống điều khiên lên - xuống dùng phím bấm;
- Giá thành càng rẻ càng tốt, chất lượng bền với thời gian (bảo hành 6 tháng - 1 năm)
Cảm ơn mọi người đã đọc tin.
Anh thử cho biết thêm thông tin:
1- Nâng mặt hàng gì, kích thước dài x rộng x cao???
2- Vận tốc nâng ???
3- Hành trình nâng (số lần nâng/ giờ)???
4- Chiều cao bề mặt lúc bắt đầu nâng ( có cần phải khống chế chiều cao của bàn nâng không) ???
5- Vật liệu là thép sơn tĩnh điện hay inox???
6- Số lượng: ???
P/s: Theo em, tải trọng cần nâng ~20kg tương đương với 20k hơi bị nhẹ, không cần thiết phải dùng thủy lực hoặc bánh răng mà chỉ cần dùng đòn bẩy + cơ cấu hãm và cố định khi nâng đủ độ cao! :) :) :)
-
Cảm ơn anh hì, em làm đuợc rồi. :rolleyes: Mà có điều là 2 cái gạch chéo đó nó thay đổi cả độ dày và chiều dài, khi nhìn vào bản vẽ thấy độ dày thì vừa đẹp mà dài quá, trông xấu. Em có đọc ở trên diễn đàn có cách tạo riêng 1 block cho nó, mình sẽ canh chỉnh được theo vừa ý mình(tiếc là em tìm mà ko ra)
Vậy anh có cách tạo block cho nó được ko
Khỏi cần dùng block, nếu "độ dày thì vừa đẹp mà dài quá, trông xấu" , muốn đẹp anh thay đổi trị số Arrow size = 0 sẽ được như ý! :) :) :)
-
Đố vui
trong Sử dụng AutoCAD

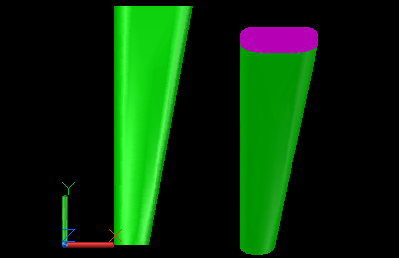

Chị Hà ơi! Sao kích thước khối tím bé hơn khối vàng và thể tích của nó cũng nhỏ hơn???
