lệnh fillet

[xunhim8x 0]

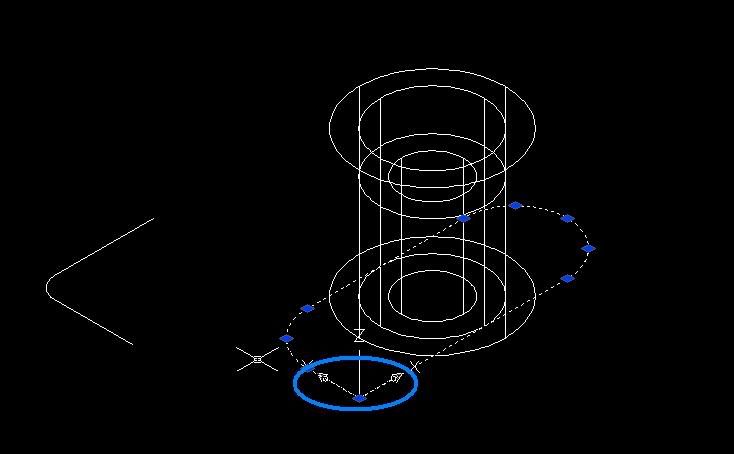

các anh xem hình trên

em đã vẽ 1 hình chữ nhật kích thước 50x125 sau đó dùng lệnh fillet để bo cạch với r=25.

Mục đích là em làm thành vòng tròn khép kín để ext thành khối.

em ko hiểu sao bo 3 góc kia đc đến góc có gốc toạ đô 0,0 lại ko đc.



có gì trả lời cho em vào nik ym em: xunhim8x

Em cám ơn nhiều! :(

[haanh 1590]

các anh xem hình trên

em đã vẽ 1 hình chữ nhật kích thước 50x125 sau đó dùng lệnh fillet để bo cạch với r=25.

Mục đích là em làm thành vòng tròn khép kín để ext thành khối.

em ko hiểu sao bo 3 góc kia đc đến góc có gốc toạ đô 0,0 lại ko đc.



có gì trả lời cho em vào nik ym em: xunhim8x

Em cám ơn nhiều! :(



HÃY TÌM KIẾM: tìm ko thấy cái này sẽ thấy cái kia hay hơn!



em đang cần lisp fillet

http://www.cadviet.com/forum/index.php?showtopic=8700



vẽ góc lượn R10, dung lenh fillet

http://www.cadviet.com/forum/index.php?showtopic=6674



Các bạn cho mình hỏi về lệnh FILLET

http://www.cadviet.com/forum/index.php?showtopic=6106



lines không fillet được

http://www.cadviet.com/forum/index.php?showtopic=6097



hix, tự nhin Fillet ko có tác dụng ??????

http://www.cadviet.com/forum/index.php?showtopic=995



Cách dùng lệnh chamfer, fillet

http://www.cadviet.com/forum/index.php?showtopic=4584



Lỗi khi dùng lệnh fillet, thông báo: Lines are non coplanar

http://www.cadviet.com/forum/index.php?showtopic=1516





Fillet chỉ được một đoạn, trong khối solid 3D

http://www.cadviet.com/forum/index.php?showtopic=2185



Lech fillet CAD3D

http://www.cadviet.com/forum/index.php?showtopic=3130

[abcd 95]

các anh xem hình trên

em đã vẽ 1 hình chữ nhật kích thước 50x125 sau đó dùng lệnh fillet để bo cạch với r=25.

Mục đích là em làm thành vòng tròn khép kín để ext thành khối.

em ko hiểu sao bo 3 góc kia đc đến góc có gốc toạ đô 0,0 lại ko đc.



có gì trả lời cho em vào nik ym em: xunhim8x

Em cám ơn nhiều! :(



Nếu hình đó bạn vẽ bằng rectang thì hoàn toàn có thể Fillet được, còn nếu bạn vẽ bằng Polyline thì bạn phải close vào thì mới fillet được bạn ạ ( chọn Close khi vẽ hoặc đã vẽ rồi thì PEDIT và chọn Close)

[Tue_NV 3916]

các anh xem hình trên

em đã vẽ 1 hình chữ nhật kích thước 50x125 sau đó dùng lệnh fillet để bo cạch với r=25.

Mục đích là em làm thành vòng tròn khép kín để ext thành khối.

em ko hiểu sao bo 3 góc kia đc đến góc có gốc toạ đô 0,0 lại ko đc.



có gì trả lời cho em vào nik ym em: xunhim8x

Em cám ơn nhiều! :(

Chào bạn xunhim8x

Bạn hãy upload file .dwg lên diễn đàn và mô tả kỹ càng hơn 1 chút bạn nhé.

[tucdrom 644]

em đã vẽ 1 hình chữ nhật kích thước 50x125 sau đó dùng lệnh fillet để bo cạch với r=25.

Mục đích là em làm thành vòng tròn khép kín để ext thành khối.

em ko hiểu sao bo 3 góc kia đc đến góc có gốc toạ đô 0,0 lại ko đc.

Nếu có thể thì bạn thử upload file Cad đó lên diễn đàn,mọi người sẽ júp bạn.

:(

[haanh 1590]

Nếu có thể thì bạn thử upload file Cad đó lên diễn đàn,mọi người sẽ júp bạn.

:(

Đúng đấy. Bác cứ úp lên! hai ba úp lên!!!



Em vẽ thử rồi kể cả move nó về tọa độ 3 con 0 cũng được hết . Vẽ bằng bằng rectang hoặc Polyline hoàn toàn có thể Fillet được.

Chỉ có vẽ bằng lệnh Muitiline thì phải phá vỡ đối tượng rồi Fillet



Với hình của bác có thể Fillet với R=0 sau đó Stretch kéo ngắn lại 50 cũng được tuy có mất thời gian.

[xunhim8x 0]

Chào bạn xunhim8x

Bạn hãy upload file .dwg lên diễn đàn và mô tả kỹ càng hơn 1 chút bạn nhé.

Link down

em dùng cad 2004.

Mong các bác giúp cho!

--------------------------------------

Do em vẽ bằng pl nên ko thể bo được góc ở gốc toạ độ 0,0.

em đã thử vẽ lại = rectang và hoàn toàn đc :(

em cũng chưa hiểu tại sao vẽ = pl lại ko bo đc ở gốc toạ độ :(

[tigertiger 1]

Link down

em dùng cad 2004.

Mong các bác giúp cho!

--------------------------------------

Do em vẽ bằng pl nên ko thể bo được góc ở gốc toạ độ 0,0.

em đã thử vẽ lại = rectang và hoàn toàn đc :(

em cũng chưa hiểu tại sao vẽ = pl lại ko bo đc ở gốc toạ độ :(





Đúng là hình của bạn lạ thật, không Fillet được, có 2 cách khắc phục:



+ Xoá đi vẽ lại HCN và filled là được



+ Cách 2: Phá khối (explode) và rồi Fillet --> sau đó lại dùng Pedit để nối lại thì cũng được



Nguyên nhân tại sao thế, thì theo thông báo lỗi của Auto CAD là:

Lines belonging to polylines must be consecutive or separated by one segment

*Invalid*

[tigertiger 1]

--------------------------------------

Do em vẽ bằng pl nên ko thể bo được góc ở gốc toạ độ 0,0.

em đã thử vẽ lại = rectang và hoàn toàn đc :(

em cũng chưa hiểu tại sao vẽ = pl lại ko bo đc ở gốc toạ độ :(



ah, xem lại thì do thế này



+ do bạn vẽ poline - nhưng không dùng lựa chọn Close cuối (mà bạn đã chọn bắt điểm?)--> đường không khép kín --> không thể Fillet được (không chỉ ở 0,0 đâu - thử vẽ chỗ khác cũng thế, không thể fillet tại vị trí không nối liền khép kín này)



===> CÁCH khắc phục



bạn dùng lệnh Pedit : gõ Pe, chọn đối tượng hình đó --> rồi gõ C<Enter> (Close) --> rồi Enter (thoát lệnh này)



rồi giờ đã nối liền khép kín --> dùng F được rồi



OK?

[haanh 1590]

Nếu hình đó bạn vẽ bằng rectang thì hoàn toàn có thể Fillet được, còn nếu bạn vẽ bằng Polyline thì bạn phải close vào thì mới fillet được bạn ạ ( chọn Close khi vẽ hoặc đã vẽ rồi thì PEDIT và chọn Close)

Bác nói đúng song chưa rõ nghĩa nên em hiểu sai ý của bác. Thực tế mọi khi em vẫn Fillet



Bác abcd đã nhận xét đúng hình đó vẽ bằng lệnh PL khi kết thúc lệnh bác hoặc nhập số hoặc bắt điểm để khép kín thành hình



chữ nhật dài 125 rộng 50 nên nó ko cho Fillet với R=25 ở điểm cuối.



Cách sửa chữa EX= > Fillet => PE lại là xong.



Túm lại để vẽ hình chữ nhật như của bác bằng lệnh PL , khi kết thúc lệnh bằng Close thì mới Fillet được.



@ bác tigertiger Em mải vẽ thử đến khi gửi xong bài này thì thấy bác đã giải đáp rồi, nếu biết bác đã gửi thì em sẽ ko gửi bài trả lời này.
