Autocad Structural Detailing

[quangtvxd 1]

mình đưa lên file này anh em xem thư nhé :(http://www.cadviet.com/upfiles/3/new_block.dwg), Góp ý nha. Mình thấy ASD nó vẫn chưa phù hợp với cách vẽ của VN.

[vekythuat 6]

mình đưa lên file này anh em xem thư nhé :(http://www.cadviet.com/upfiles/3/new_block.dwg), Góp ý nha. Mình thấy ASD nó vẫn chưa phù hợp với cách vẽ của VN.

mình thắc mắc về cái TCVN nhưng chưa tìm được lối đi. Bạn có thể nói rõ hơn về cái bản thống kê đó được hok, nhìn rất ngầu.

Còn cái model ở Object Inspector sao mình hok thấy gi hết

:undecided:

Mới tập tành mong được chỉ giáo :bigsmile:

[quangtvxd 1]

mình thắc mắc về cái TCVN nhưng chưa tìm được lối đi. Bạn có thể nói rõ hơn về cái bản thống kê đó được hok, nhìn rất ngầu.

Còn cái model ở Object Inspector sao mình hok thấy gi hết

:undecided:

Mới tập tành mong được chỉ giáo :bigsmile:

Vâng, mình thấy ASD nó tính rất chi tiết. VD: đoạn móc xuống thép mũ sàn thuờng mình lấy là 80mm (nếu sàn dày 100mm) nhưng trong ASD nó tính là >80mm (mặc dù mình đã khai báo là 80mm), vì nó có tính thêm đoạn uốn cong, nên khi đưa ra bảng thông kê là một số lẻ nhìn không đẹp tí nào. Đó là lí do mình phá khối bảng thống kê kia để chỉnh sửa.

Còn tiêu mục bảng thống kê thì bạn hoàn toàn có thể tự chỉnh sửa ngay trong ASD ( mà không cần phá khối đâu, hihi )

Theo mình cái hay của ASD là:

- Số hiệu thanh thép sàn thì bạn không cần phải lo nhầm lẫn dù ô sàn bạn phức tạp đến mức nào.

- Số lượng thanh thép cũng vậy, đúng 100%. Bạn chỉ cần khai báo diện đặt thép từ đâu đến đâu, khoảng cách bao nhiêu là nó tự tính cho bạn số lượng

.....

Còn những vấn đề mình vẫn còn vướng mắt trong ASD là

- Mình không thể vẽ sàn, dầm, cột.., của tất cả các tầng trong 1 file vì nó sẽ làm số lượng số hiệu thép rất lớn.

- Hầu như các chi tiết kết cấu ta dùng nhiều tỉ lệ, nhưng ASD chỉ dùng 1 loại tỉ lệ trong cùng bản vẽ (hoặc 1/1, 1/10, 1/100)

.....

Còn nhiều điều mong anh em chỉ giáo thêm :bigsmile:

[vekythuat 6]

Vâng, mình thấy ASD nó tính rất chi tiết. VD: đoạn móc xuống thép mũ sàn thuờng mình lấy là 80mm (nếu sàn dày 100mm) nhưng trong ASD nó tính là >80mm (mặc dù mình đã khai báo là 80mm), vì nó có tính thêm đoạn uốn cong, nên khi đưa ra bảng thông kê là một số lẻ nhìn không đẹp tí nào. Đó là lí do mình phá khối bảng thống kê kia để chỉnh sửa.

Còn tiêu mục bảng thống kê thì bạn hoàn toàn có thể tự chỉnh sửa ngay trong ASD ( mà không cần phá khối đâu, hihi )

Theo mình cái hay của ASD là:

- Số hiệu thanh thép sàn thì bạn không cần phải lo nhầm lẫn dù ô sàn bạn phức tạp đến mức nào.

- Số lượng thanh thép cũng vậy, đúng 100%. Bạn chỉ cần khai báo diện đặt thép từ đâu đến đâu, khoảng cách bao nhiêu là nó tự tính cho bạn số lượng

.....

Còn những vấn đề mình vẫn còn vướng mắt trong ASD là

- Mình không thể vẽ sàn, dầm, cột.., của tất cả các tầng trong 1 file vì nó sẽ làm số lượng số hiệu thép rất lớn.

- Hầu như các chi tiết kết cấu ta dùng nhiều tỉ lệ, nhưng ASD chỉ dùng 1 loại tỉ lệ trong cùng bản vẽ (hoặc 1/1, 1/10, 1/100)

.....

Còn nhiều điều mong anh em chỉ giáo thêm :undecided:

mới tập tành, cũng vẽ cái file hướng dẫn của thằng Autodesk. mệt lở người :bigsmile: http://www.mediafire.com/?fc9g1qb516jdzqn

gởi anh em, đóng góp dùm cái nha, còn nhiều hạn chế.

còn cái vẽ nhiều tỷ lệ trong 1 bản vẽ em thấy nó cũng đề cập đến, trong bản vẽ dùng tỷ lệ 1:20 và 1:10 cho mặt cắt.

Còn nhiều vướng mắt, mong dc chỉ giáo. :bigsmile:

[minhngoc_dong 0]

Mình cài đặt không có tiêu chuẩn AISC , bạn có thể gửi giúp mình theo địa chỉ dongminhngoc265@gmail.com. Cảm ơn bạn !rất mong sớm nhận được email của bạn.

[nguyendinhmung296 0]

Bác nào cho e hỏi hiện nay đã có sách hướng dẫn sử dụng Autocad Structural Detailing chưa?nếu có rồi thì ở Hà nội mua ở đâu vậy??e đang ở HN.

[tuan_it_uce 0]

Hiện tại mình đang làm file dwt theo tiêu chuẩn việt nam cho ASD nhưng còn 1 số vấn đề chưa hoàn thiện.

Mong mọi người cho ý kiến trong thời gian tới.dự kiến đầu tháng 7 thì là xong.

Ai có file chuẩn từng làm rồi thì up lên cho mọi người cùng tham khảo.

Đây là phần mềm mới.không khó nhưng tiêu chuẩn VN thì lại không có.

[thu.nivl 1]

một phần mềm tuyệt vời, cái này kết hợp với revit thì khỏi nói, tính toán và triển khai nhanh. mới học nên kinh nghiệm còn ít, cùng trao đổi đi.



lên trang chủ tải về bạn,ở đây nè http://trials.autodesk.com/akdlm/dlm/struc...D_WIN_32bit.exe

Bạn có link khác không? Link này không down được

[cancer_xd 49]

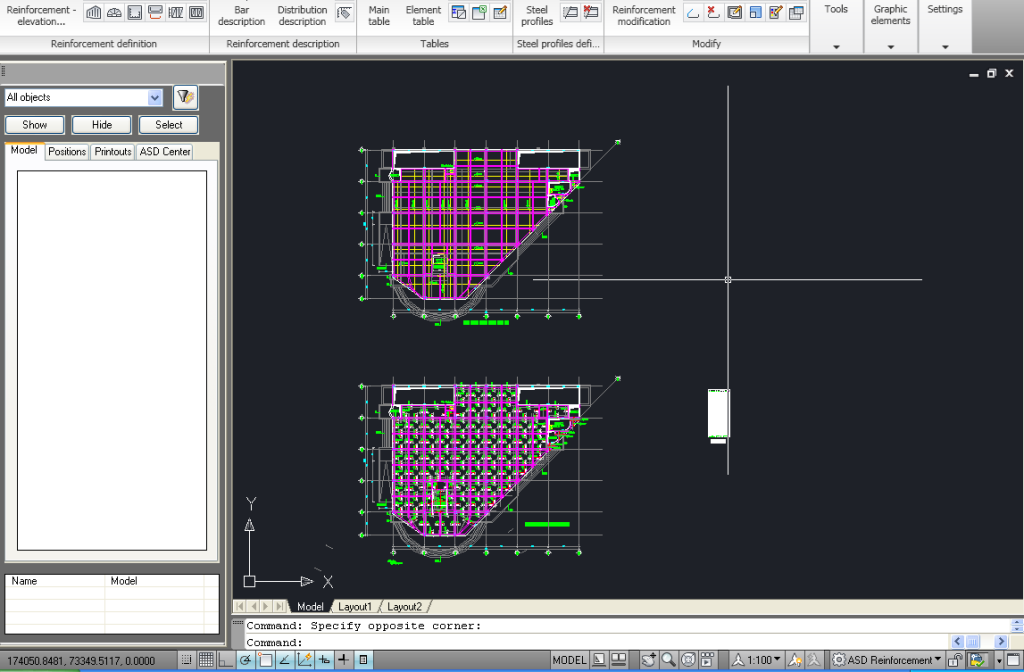

bạn nào có thể giúp mình biết lỗi này là gì với không tiện thể giúp mình sửa với . Mình mày mò mãi mà vẫn ko ra

[hoangdaibac 0]

Link mediafire:

http://www.mediafire.com/download.php?nhjgg4fjqohh78j
http://www.mediafire.com/download.php?tzl2y94yh6ylgy3
http://www.mediafire.com/download.php?a9a4mseb209bs84
http://www.mediafire.com/download.php?ja4hkq8k260qh8c
http://www.mediafire.com/download.php?1iz591mn9k6fzrf
http://www.mediafire.com/download.php?ophk69reg7adm0k
http://www.mediafire.com/download.php?r5xnbm5fy10684t
http://www.mediafire.com/download.php?g0052kar2244dgz
http://www.mediafire.com/download.php?idxkvgbeydd68sc
http://www.mediafire.com/download.php?py7l4mrpdunkiam
http://www.mediafire.com/download.php?hwyhr5ik99gpckz
http://www.mediafire.com/download.php?tcdadp2hz3z72wg
http://www.mediafire.com/download.php?o5ddqjixwh2vva8
http://www.mediafire.com/download.php?l2w484on9l7g56f
http://www.mediafire.com/download.php?s0o2spnty0ejbev
http://www.mediafire.com/download.php?1jk7t1apfncwti8
http://www.mediafire.com/download.php?4c032s7q52bbbyp
http://www.mediafire.com/download.php?5iffszqf88sgc8m
http://www.mediafire.com/download.php?5iffszqf88sgc8m
http://www.mediafire.com/download.php?ivgne9r7fktakc8
http://www.mediafire.com/download.php?4goewa3mmuublgm
http://www.mediafire.com/download.php?gjce30060dzs5sg
http://www.mediafire.com/download.php?n55br8dw82dds22
http://www.mediafire.com/download.php?cudsw00uvton8on
http://www.mediafire.com/download.php?nqtjhk35j1riy2d
http://www.mediafire.com/download.php?p8md46btx7fnbcx
http://www.mediafire.com/download.php?n9ffksbnlnh0jhs
http://www.mediafire.com/download.php?u5yp582ay3y125y
http://www.mediafire.com/download.php?4fhfl0zhc84mbd4
http://www.mediafire.com/download.php?zv79s54vqu6bzvj
http://www.mediafire.com/download.php?4wdf27p7b1oyzxj
http://www.mediafire.com/download.php?vyy5e76cu7ld6o8
http://www.mediafire.com/download.php?6b5ohf4x44k69wh
http://www.mediafire.com/download.php?r2w2hofi3gkmaa7
http://www.mediafire.com/download.php?63cs8cuqtteuxpc
http://www.mediafire.com/download.php?aytltmyttgwm9tg
http://www.mediafire.com/download.php?3vhohznt4msxf7b
http://www.mediafire.com/download.php?39voccso8b99qq6
http://www.mediafire.com/download.php?6ozwcl3o797j3d9
http://www.mediafire.com/download.php?yof5a1ken57u9te
http://www.mediafire.com/download.php?3vcr3aae9yvd3ls
http://www.mediafire.com/download.php?3pv11vswu18d8zt
http://www.mediafire.com/download.php?p8c9og2e4x8lzdt
http://www.mediafire.com/download.php?44rt4ne5n6t1tj1
http://www.mediafire.com/download.php?kcei2lczfqcejmw
http://www.mediafire.com/download.php?x0122g22771l7t7
http://www.mediafire.com/download.php?3gdab6k5cl0veq9
http://www.mediafire.com/download.php?z9gmq4aqib36z8c

[hugo75 4]

Phần mềm này đi chung cad vậy khi sử dụng nó có dùng lisp giống bên cad được không vậy các bác?Thanks.

[hoangdaibac 0]

Chào mọi người. Ai rành về ASD xin hướng dẫn giúp mình vẽ và bố trí thép các loại Móng (móng đơn, móng băng, móng bè, và móng cọc) :D



Mới nghiên cứu thấy sao phức tạp quá :cheers:



Links Mediafire:

http://www.mediafire.com/?ugb2mfb9td0uc

[790312 5]

Sao khi cài AST thì tự động cài luôn cad cùng đời với AST,cad này không có Express.Có bác nào biết cách Cài AST mà không cài CAD không vì cad mình đã cài từ trước.Thanks.

[sonfa02 1]

phải liên kết Rac-RST-Robot-ASD thì mới nói là nhanh được, chứ vẽ ngôi nhà dân mà mất 1 tieng thì nói quá rồi.

[vansu156 2]

bạn dung ctdinh này xem sao tieng viet mà: http://vnstructuredetailing.wordpress.com/

[hantinh 45]

bạn nào có thể giúp mình biết lỗi này là gì với không tiện thể giúp mình sửa với . Mình mày mò mãi mà vẫn ko ra

cái lệnh bạn đang dùng đó chỉ dùng cho việc xuất bản vẽ bên editlayout thôi nhé

[hantinh 45]

đạng tính up cái temp của việt nam lên cho mọi người dùng thử thế mà cái upload lại đang bảo trì. Hix bùn quá. để hết bảo trì, mình up lên cho mọi người dùng thử có bản 2011 và bản 2012 thôi, không có bản 2010(bản này hem có dùng nên hok có)

[hantinh 45]

Hok upload lên diên dàn được nên đành up tại đây vậy. Hik

temp của ASD 2011:http://www.4shared.c...s/TCVN_moi.html

http://www.4shared.c...LQQKC/TCVN.html

Temp dùng cho ASD 2012

http://www.4shared.c...Yp831/Tcvn.html

http://www.4shared.c...TCVN365_tn.html

http://www.4shared.c...Y5/TCVN365.html

các bạn có ý kiến ji thì up tại đây nhé để mình sửa lại rồi up lên nhé. Temp này dùng cho phần reinforcement nhé. chưa có Temp cho phần formwork, mình đang ngâm cứu phần đó.

Nếu thấy hay thì hãy động viên mình để mình có thể tiếp tục. Tks ACE đã đọc

[hantinh 45]

có vấn đề ji về việc dùng temp của minh thì mọi người có thể post tại đây hoặc đến số 204 ngõ 22 phố tôn thất tung vào CN ngày 20/11/2011. lúc 9h sáng đến 11h, quán revit-zone hôm đó mình có tổ . chức thảo luận về ASD đó. ACE nào có thời gian thì qua tham gia với mình. Cái này minh tự làm, giúp đỡ ACE đang dùng ASD giải đáp những thắc mắc trong qua trình dung ASD mà thôi

[Dobinh 0]

Mình đã down về rồi, cám ơn bạn. Mình cũng vừa mới biết và nghiên cứu cái này nên vẫn chưa làm được gì nhiều.

Cái temp của bạn mình thấy kiểu kích thước chưa phù hợp, nhưng mà mình vẫn chưa tìm được cách thay đổi..

Chú thích thép cũng vậy, chưa giống TCVN lắm, hok biết phải vào đâu để edit lại.

Nếu có thể, bạn chỉ giúp mình với, chổ edit lại cái ghi chú thép đó, cám ơn bạn trước

Cái phần mềm này mình lên mạng tìm tài liệu mấy hôm nay mà vẫn chưa thấy, khó tìm quá. Giờ cứ như người mù vậy

[hantinh 45]

cái bạn đang thắc mắc tại sao hem gióng việt nam đây. có ji hem hiểu pm nick: nguyen_xuan_minh@yahoo.com

[hantinh 45]

anh có phần mềm Autocad Structural Detailing cho em với, em tải về cài dùng thử xem sao.em tìm trên google mãi mà kô thấy!

bạn vào thẳng trang của autodesk mà load nó về. Việc jì phải tìm ở đâu cho nó mệt ra. vào đó reg 1 cái nick rồi loà thoải mái

[namsaco 0]

revit structure á !! em kiếm nó khổ quá các bác ạ !!!

[hantinh 45]

revit structure á !! em kiếm nó khổ quá các bác ạ !!!

vào đó cái ji cũng có mà. rac, rst, asd rbap

[tuanminhxd1 2]

Mình đã bắt đầu viết những bài đầu tiên hướng dẫn về cách sử dụng Autocad structural detailing, module steel, các bạn có thể đọc tại địa chỉ http://minhitac.wordpress.com

Chúc các bạn học tốt!
