vẽ autocad 3d

[lamtruong 1]

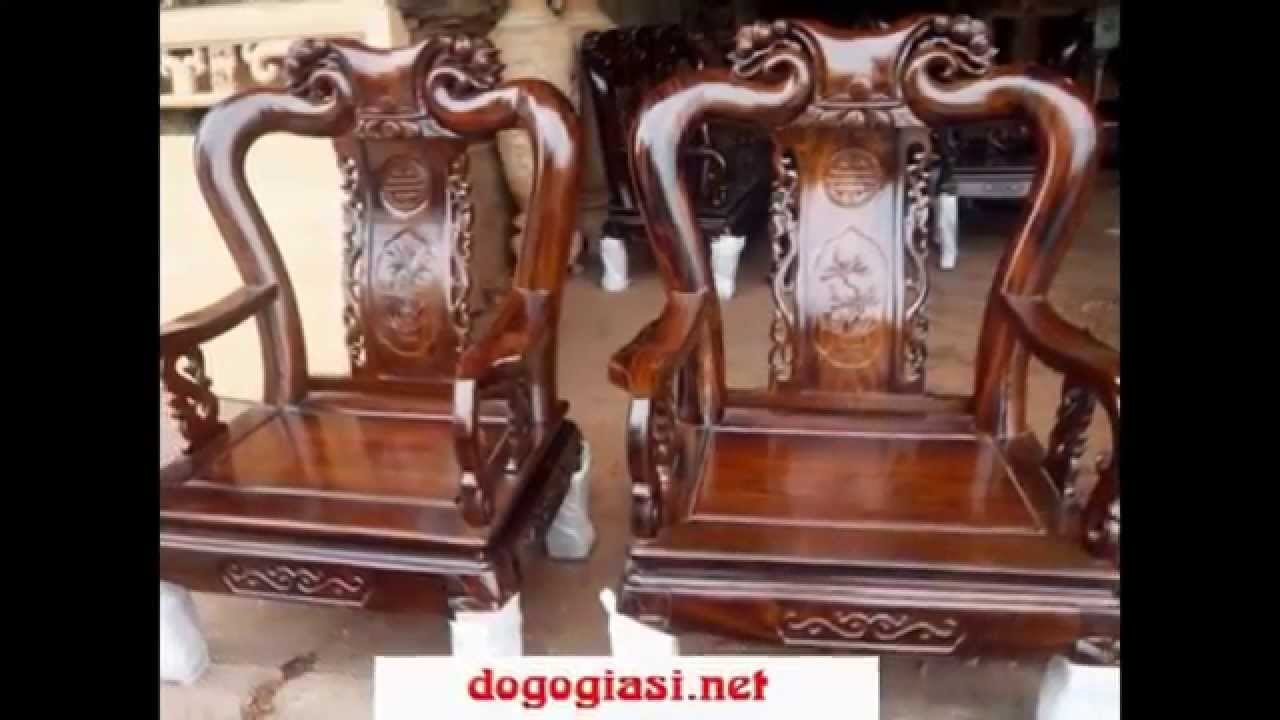

các bạn cho mình hỏi cách vẽ 3d vậy thể có biên dạng uốn éo theo kiểu tay vịn hoặc chân của mấy cái ghế, mình dùng helix, revolve, sweep, loft đều không được, nó không như mong muốn trong hình đính kèm, thank các pro.

[lamtruong 1]

không có cao nhnâ nào giúp em ak. :(

[zutum 0]

trong cad việc vẽ 3d các chi tiết phức tạp là rất khó ví dụ như cái ghế của bạn phần tay cong bạn có thể dựng hình chiếu bên hông dùng arc đi đường cong, offset để thành cái tay sau đó ext nó. Còn dọc tựa mình nghĩ bạn phải hiểu đc 3 hình chiếu của nó. vẽ đường pl ở mặt chiếu này sau đó xoay qua hình chiếu khác để vẽ đc biên dạng cong. cái này còn phụ thuộc vào kinh nghiệm. khi vẽ đc đường pl đó bạn loft thì chắc là đc. Nhưng mình nói thẳng việc dựng hình 3d các chi tiết phức tạp ở cad là rất yếu. Và đòi hỏi thời gian hơn rất nhiều so với các phần mềm khác.



[Ma Vương 37]

18 phút trước, lamtruong đã nói:

không có cao nhnâ nào giúp em ak. :(

SolidWork thì surfaces

3Ds Max thì lưới polyline

các phần mềm khác tương tự

......

[lamtruong 1]

Ý em là dùng autocad à bác. :(

[sgcq 727]

:):):)

1- Nếu bạn muốn trở thành 1 pro 3D cad thì đây là 1 bài tập cực chất. 2 lúa hóng bạn lời giải cho bài này.

     Cách giải của 2 lúa với bài này: cắt lớp đoạn khó ra chừng 100~150 đoạn, vẽ xong nối lại thành 1 khối.

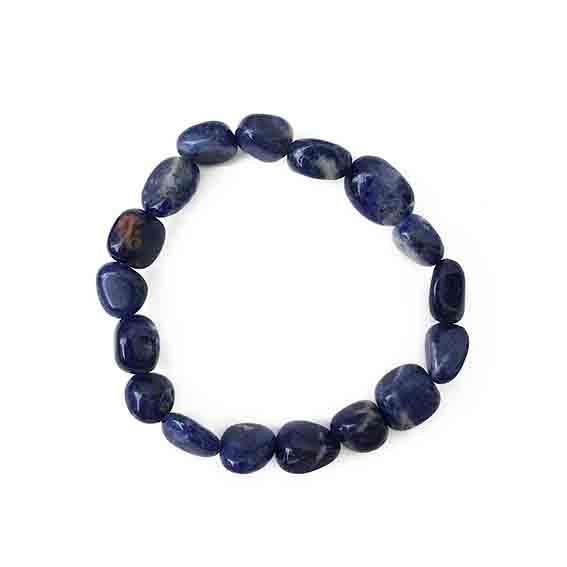

Bạn nên luyện trước với bài hạt cho nhuần nhuyễn rồi mới chuyển qua bài ghế.

Phương pháp của Hồ Ngọc Đại là bạn phải trở thành chính bạn. không phải trở thành 2 lúa. Vì vậy, cách của 2 lúa chỉ là gợi ý thôi. ==> Bạn phải xây dựng cách vẽ cho chính bạn.



2- Nếu mục tiêu của bạn là vẽ cái ghế.

Có nhiều công cụ khác ngoài autocad có thể làm được, như word, excel, corel, paint ...



3- Nếu mục tiêu của bạn là 1cái ghế 3D.

Có nhiều công cụ khác ngoài autocad để bạn lựa. Dễ nhất là dùng máy scan, xóa bỏ phần thừa thu thành phẩm.



Xem đoạn film:



Film scan

[lamtruong 1]

30 phút trước, sgcq đã nói:

:):):)

1- Nếu bạn muốn trở thành 1 pro 3D cad thì đây là 1 bài tập cực chất. 2 lúa hóng bạn lời giải cho bài này.

     Cách giải của 2 lúa với bài này: cắt lớp đoạn khó ra chừng 100~150 đoạn, vẽ xong nối lại thành 1 khối.



Bạn nên luyện trước với bài hạt cho nhuần nhuyễn rồi mới chuyển qua bài ghế.

Phương pháp của Hồ Ngọc Đại là bạn phải trở thành chính bạn. không phải trở thành 2 lúa. Vì vậy, cách của 2 lúa chỉ là gợi ý thôi. ==> Bạn phải xây dựng cách vẽ cho chính bạn.



2- Nếu mục tiêu của bạn là vẽ cái ghế.

Có nhiều công cụ khác ngoài autocad có thể làm được, như word, excel, corel, paint ...



3- Nếu mục tiêu của bạn là 1cái ghế 3D.

Có nhiều công cụ khác ngoài autocad để bạn lựa. Dễ nhất là dùng máy scan, xóa bỏ phần thừa thu thành phẩm.



Xem đoạn film:



Film scan

Bác 2 lúa thân yêu ơi, em muốn vẽ bang autocad 3D và ra được bản vẽ chi tiết để gia công , em thấy người ta làm được nhưng em làm không được :((
