Vẽ bu lông M20x2 trên cad 2007 3D

[tranminhktck 0]

Chào cả nhà!

Mình vẽ bu lông lục giác 3d  M20x2 dài 160 . Mình đã vẽ xong hết nhưng đến lệnh cắt khối (subtract ) thì lại bị lỗi cụ thể : khi mình dùng lệnh subtract chọn khối giữ lại rồi enter xong chọn khối cắt bỏ đi rồi enter nhưng khi enter xong 1 tý máy chạy thì trên màng hình lại mất hết chỉ còn lại đường dẫn helix .

Mình k biết sửa sao  . Mon g cả nhà chỉ mình với. Mình cảm ơn.

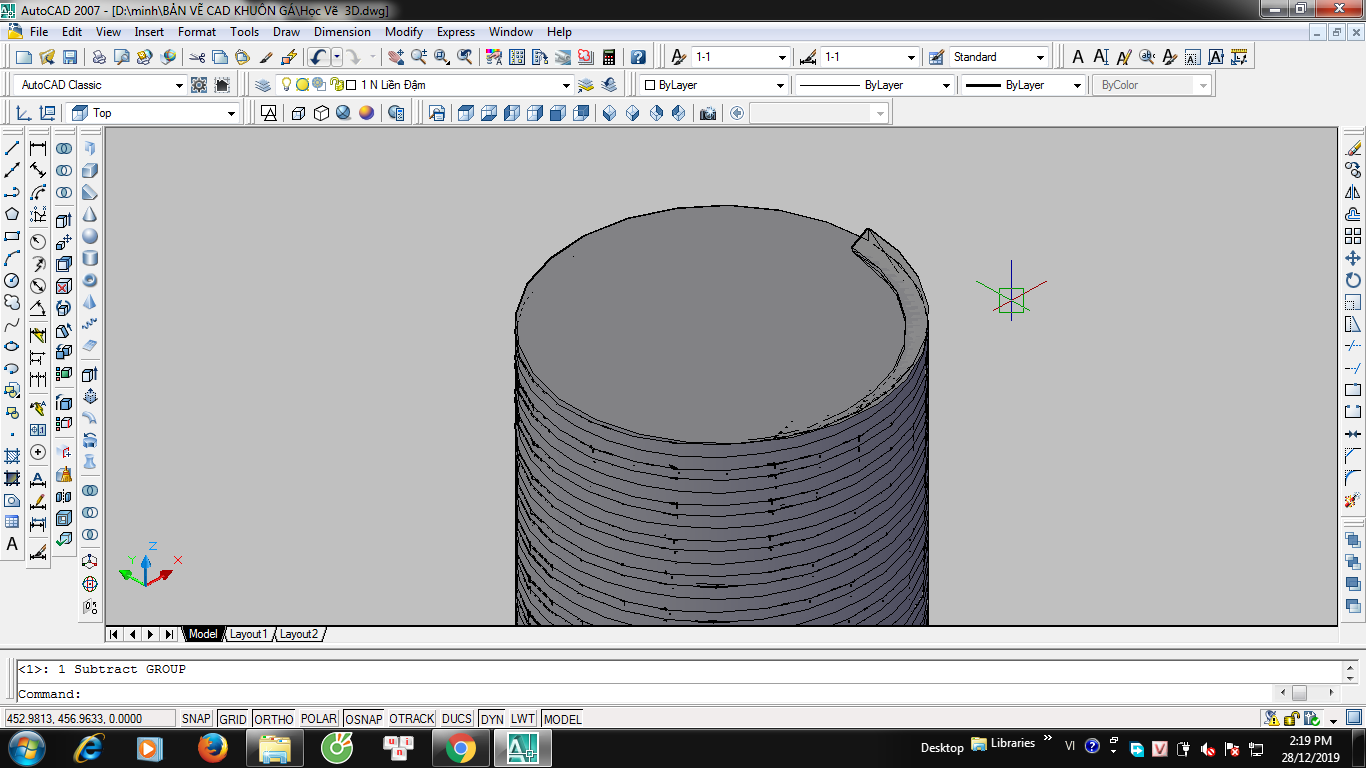

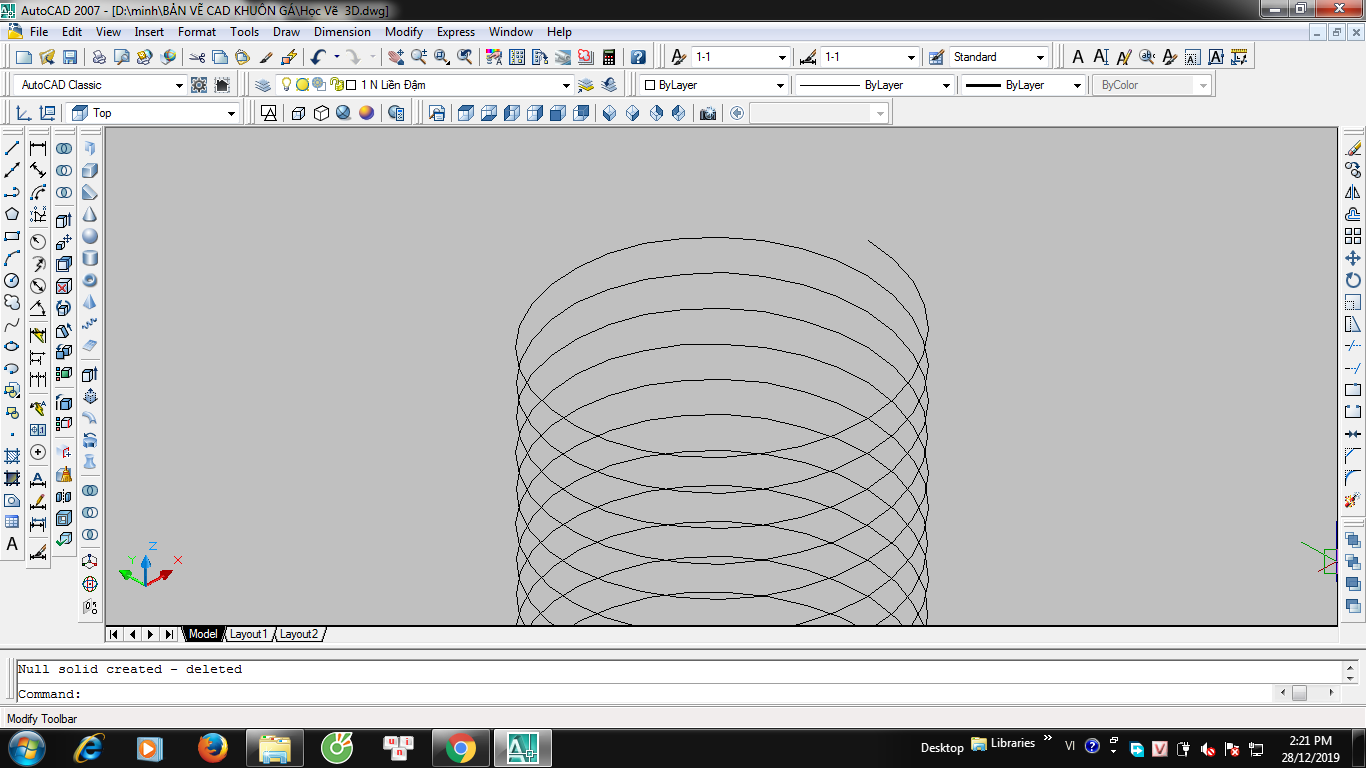

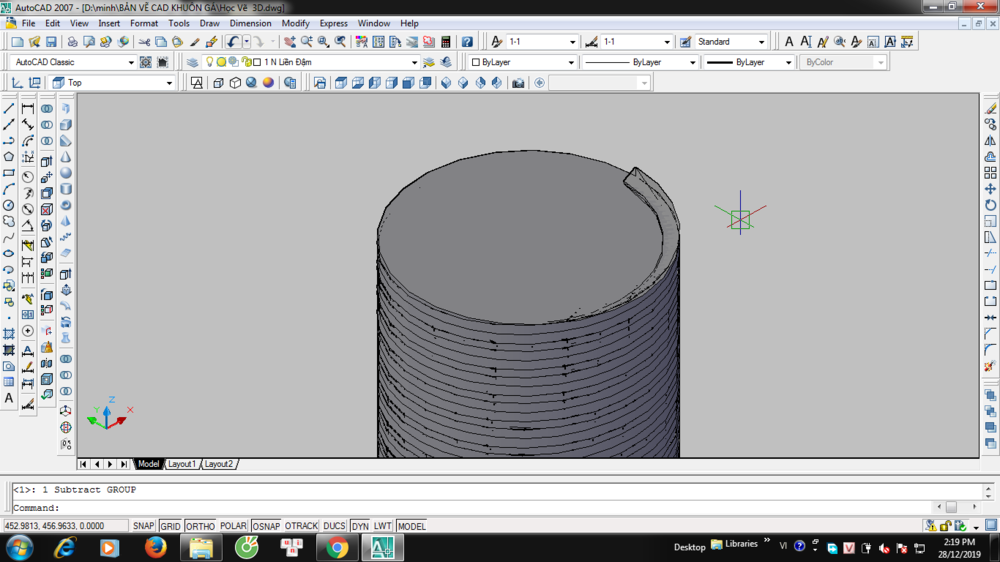

Hình 1 chưa dúng lệnh subtract còn hình 2 sau khi dún g lệnh subtract

[sgcq 727]

Thử vẽ cái ren bên ngoài + cái lõi bên trong rồi union xem sao.

[zutum 0]

Vào lúc 28/12/2019 tại 14:46, sgcq đã nói:

Thử vẽ cái ren bên ngoài + cái lõi bên trong rồi union xem sao.

Đôi khi suy nghĩ đơn giản đi như bác lại nhanh nhỉ :) .

Nếu vẽ cho đúng thì không nói còn vẽ cho thấy ren thì vẽ 2d rồi dùng lệnh REV thử cũng thấy ren :)

[tranminhktck 0]

Cảm ơn bạn. Mình đã thử rồi sau khi union lại nó bị lỗi ren ( vẫn không thấy ren, có nhiều đường xoắn màu đen ).



[zutum 0]

2 giờ trước, tranminhktck đã nói:

Cảm ơn bạn. Mình đã thử rồi sau khi union lại nó bị lỗi ren ( vẫn không thấy ren, có nhiều đường xoắn màu đen ).



theo mình vẽ 1 bulong hay vit 3d bạn nên vẽ hình trụ tròn --> vẽ đường xoắn ( lò xo ) helix xoay xung quanh hình trụ tròn --> vẽ 1 hình tam giác làm đường ren --> dùng lệnh Sweep cho hình tam giác chạy theo đường dẫn ( đường xoắn mới vẽ ) --> union nó lại -->xem kết quả.

[tranminhktck 0]

Cảm ơn Zutum nha!

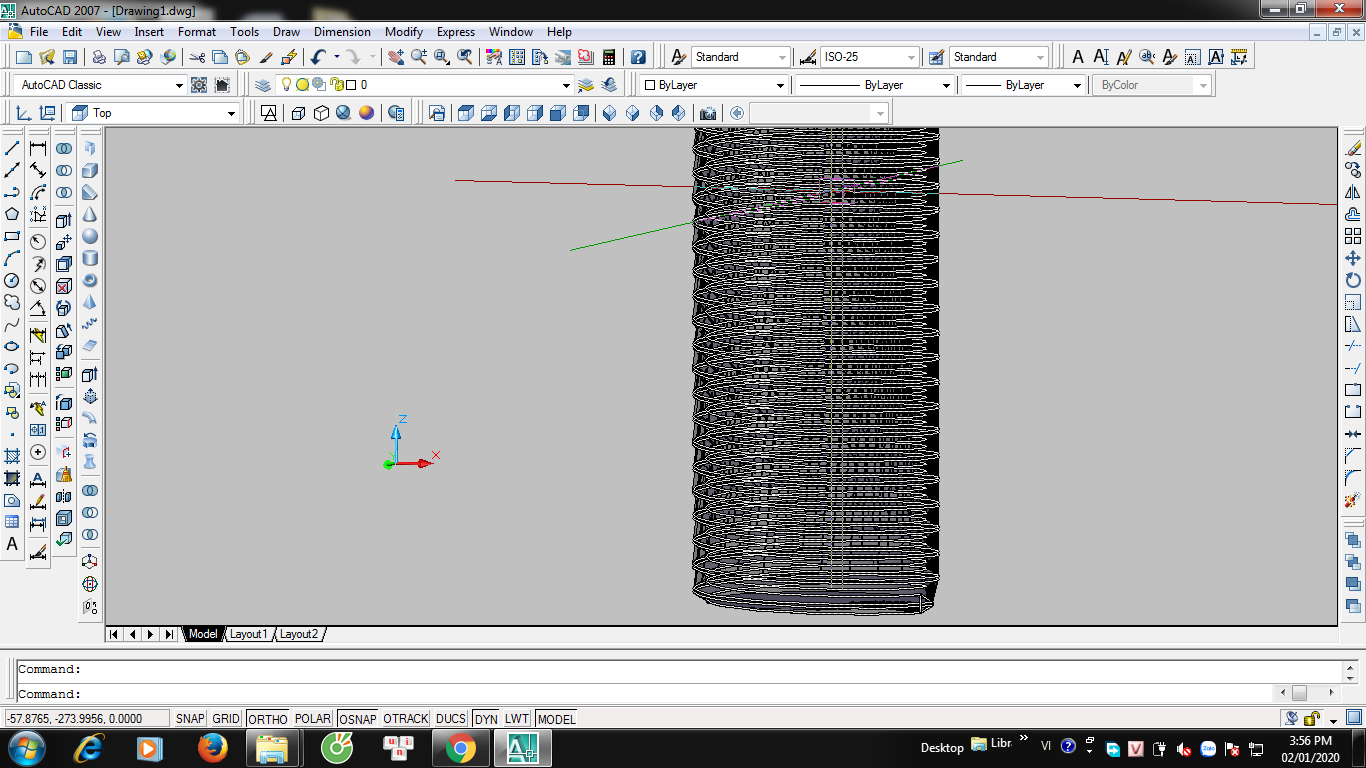

Mình vẽ như của bạn : vẽ hình trụ tròn --> vẽ đường xoắn ( lò xo ) helix xoay xung quanh hình trụ tròn --> vẽ 1 hình tam giác làm đường ren --> dùng lệnh Sweep cho hình tam giác chạy theo đường dẫn ( đường xoắn mới vẽ ) --> union nó lại -> kết quả  bị lỗi không thấy đươc ren như hình

[zutum 0]

bước thứ 2 vẽ đường helix phải có đường kính lớn hơn đường tròn bên trong chứ bạn. Trên youtube cũng có mấy video vẽ bulong đó bạn. Bạn search và xem thử cho dễ hiểu.

[Ma Vương 37]

Bạn search youtube và làm theo, không thì bạn up file lên mọi người xem.

[tranminhktck 0]

Vào lúc 3/1/2020 tại 09:11, zutum đã nói:

bước thứ 2 vẽ đường helix phải có đường kính lớn hơn đường tròn bên trong chứ bạn. Trên youtube cũng có mấy video vẽ bulong đó bạn. Bạn search và xem thử cho dễ hiểu.

 Thanks!

Để mình vẽ thử đường kính lớn hơn tiêu chuẩn thử xem
