Gửi đến các bạn 1 lisp chèn Block hàng loạt (hoặc nhiều đối tượng bất kỳ không phải Block), xử lý được rất nhiều các đề bài đặt ra.
Tên lệnh:
   TL - Thiết lập
   IPL - Chèn Block lên các đối tượng bất kỳ
   IDT - Chèn Block trên 1 đối tượng (Pline, Arc,...) theo pick điểm hoặc nhập khoảng cách
   ME1 - Rải Block lên nhiều đối tượng cùng lúc
   ME2 - Rải Block trên 1 đoạn bất kỳ của 1 đối tượng (Pline, Arc,...)
Cách dùng:
   - TL: Thiết lập các thông số: chèn block hay 1 nhóm đối tượng bất kỳ, khoảng cách, offset,...

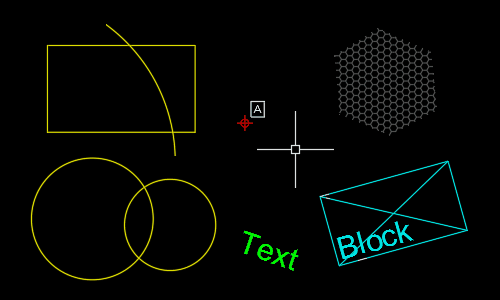

   - IPL: Chèn Block lên điểm đặt của các đối tượng, ví dụ: đỉnh pline, giao cắt các pline, trọng tâm hình học,...



   - IDT: Chèn Block trên 1 đối tượng theo pick điểm hoặc nhập khoảng cách



(bonus: có thể chèn cả 2 bên pline, chèn text thể hiện khoảng cách, cài đặt trong lệnh TL)



   - ME1: Rải Block lên nhiều đối tượng cùng lúc. Cách dùng tương tự lệnh ME của CAD nhưng khai báo linh hoạt hơn và có thể chọn nhiều pline cùng lúc



   - ME2: Rải Block trên 1 đoạn bất kỳ (chọn điểm đầu, cuối)

(bonus: ME1 và ME2 có thể rải Block theo cấp số cộng, cài đặt trong lệnh TL)



File lisp (Update 12/05/2023): Insert+.lsp

Chúc các bạn thành công :)))

  • Like 14
  • Vote tăng 5

Chia sẻ bài đăng này


Liên kết tới bài đăng
Chia sẻ trên các trang web khác

Vote + cho bác Duy, lâu nay chỉ còn thấy bác chịu khó viết lisp free cho mọi người xài thoải mái, còn bảo hành nữa chứ!

  • Like 1

Chia sẻ bài đăng này


Liên kết tới bài đăng
Chia sẻ trên các trang web khác

Kính Nhờ Các Bác chỉnh sửa giúp em lệnh IPL sao cho chèn Block song song với đường dẫn line , Polyline (trong khung nhìn 3D) sao điểm chèn đầu hoặc cuối  từ ngoài vào trong line hoặc Polyline Như VD sau:

Cám Ơn Các Bác

Chen Block song song.dwg

Chia sẻ bài đăng này


Liên kết tới bài đăng
Chia sẻ trên các trang web khác
Vào lúc 1/4/2023 tại 09:47, pdhuyxn2 đã nói:

Kính Nhờ Các Bác chỉnh sửa giúp em lệnh IPL sao cho chèn Block song song với đường dẫn line , Polyline (trong khung nhìn 3D) sao điểm chèn đầu hoặc cuối  từ ngoài vào trong line hoặc Polyline Như VD sau:

Cám Ơn Các Bác

Chen Block song song.dwg

Bạn thông cảm, trình mình gà nên ko thể viết lisp dùng cho 3D đc :(

  • Like 1

Chia sẻ bài đăng này


Liên kết tới bài đăng
Chia sẻ trên các trang web khác
Vào lúc 1/4/2023 tại 09:47, pdhuyxn2 đã nói:

Kính Nhờ Các Bác chỉnh sửa giúp em lệnh IPL sao cho chèn Block song song với đường dẫn line , Polyline (trong khung nhìn 3D) sao điểm chèn đầu hoặc cuối  từ ngoài vào trong line hoặc Polyline Như VD sau:

Cám Ơn Các Bác

Chen Block song song.dwg

Cái này thì tôi đã viết và đăng youtube, khá đồ sộ và là soft thương mại cho KS thiết kế đường dây điện
https://youtu.be/nK29WEKm4XQ
